Weg-Codier-System WCS
Codeschiene montieren
6.2.1
Montage auf gerader Strecke
Montage der Codeschiene - gerade Strecke
1.
Montieren Sie die Befestigungswinkel im Abstand von max. 1,25 m entlang der Fahrstrecke auf
der Unterkonstruktion.
2.
Richten Sie die Befestigungswinkel aus.
3.
Schieben Sie die Codeschiene bis zum Anschlag in den jeweiligen Winkel.
4.
Spannen Sie die Codeschiene durch Ziehen am freien Ende.
5.
Klemmem Sie die Codeschiene im Winkel fest, indem Sie die beiden Sechskant-Schrauben
M6 x 12 festziehen.
Bei korrekter Montage ist die Klemmkraft an den Winkeln so groß, dass die Codeschiene
nicht mehr aus dem Winkel herausgezogen werden kann.
Tipp
Zusätzlich zur Klemmung können Sie die Codeschiene mit dem Winkel verschrauben. Nutzen
Sie dafür die beiden oberen freien Bohrungen (M6) des Winkels. Durch die Verschraubung
entsteht ein Fixpunkt zwischen Codeschiene und Unterkonstruktion.
Die Schrauben für den Fixpunkt gehören nicht zum Lieferumfang.
Vorteilhaft für die Winkelmontage ist die Verwendung von C-Profilen. Sie werden längs oder
quer zur vorgesehenen Fahrstrecke angeordnet. Auf ihnen können die Winkel für Montage in
C-Profil leicht befestigt und ausgerichtet werden.
Beispiel

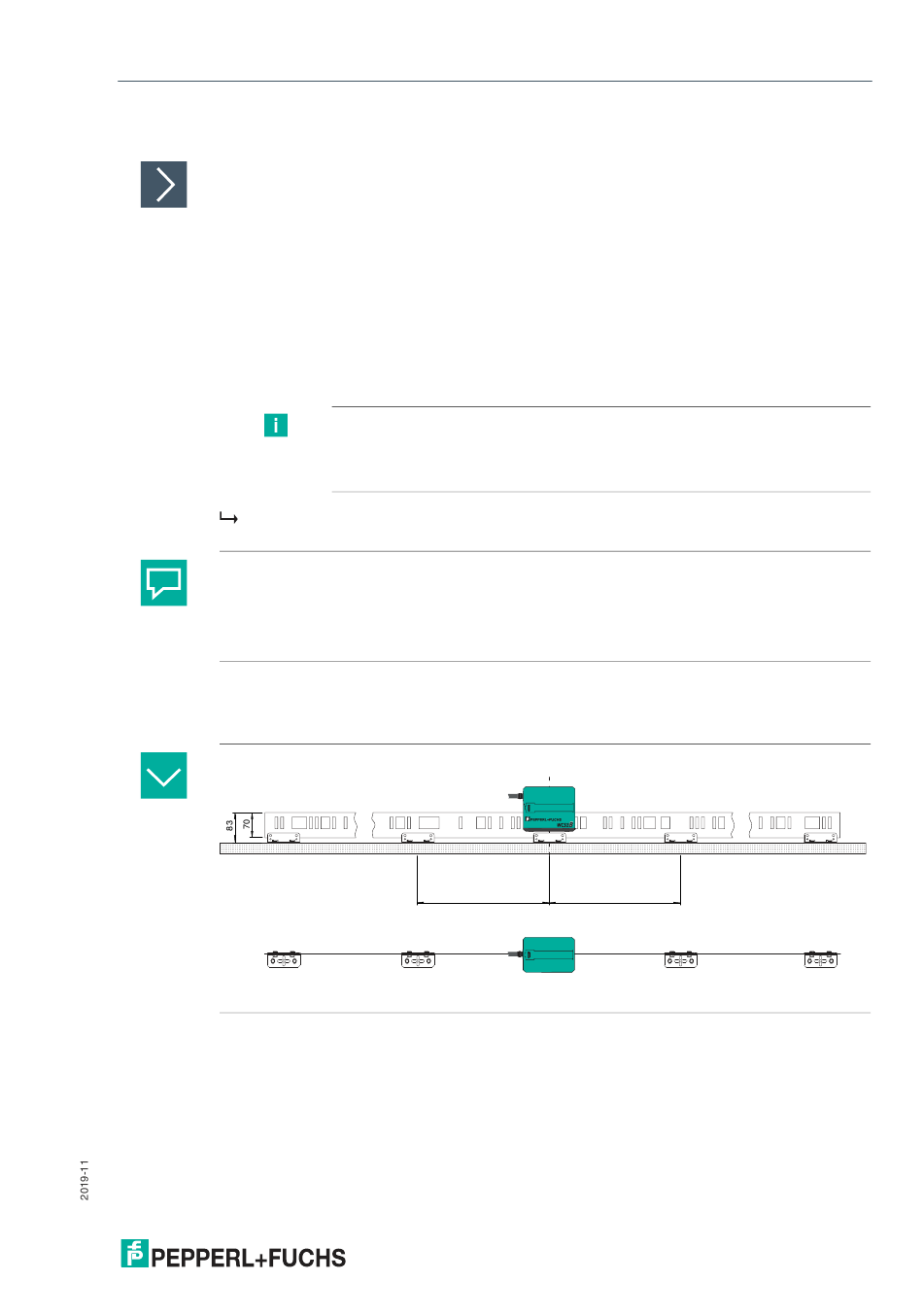

Abbildung 6.2 Anwendungsbeispiel Befestigungswinkel, Gerade
Hinweis!
Anzugsdrehmoment:
für Laminat-Codeschiene: max. 8 Nm
für Edelstahl-Codeschiene: max. 5 Nm
max. 1.25 m
max. 1.25 m
31
