Weg-Codier-System WCS
Codeschiene montieren
6.3.3
Spannvorrichtung anbringen
Der Einsatz der Spannvorrichtung verhindert, dass sich die Edelstahl-Codeschiene nach der
Montage durch Temperaturschwankungen verwirft. Zusätzlich erleichtert sie die Montagear-
beit.
Hinweis!
Ein Vorspannen der Edelstahl-Codeschiene ist für die Systemfunktion nicht notwendig. Das
Vorspannen ist nur dann sinnvoll, wenn innerhalb kurzer Zeitintervalle größere
Temperaturschwankungen auftreten können.
Die Spannvorrichtung kann nur zusammen mit der Edelstahl-Codeschiene eingesetzt werden.
Am Anfang und Ende der Edelstahlschiene sind jeweils drei Befestigungslöcher hintereinander
eingestanzt, die zum Anschrauben der Spannvorrichtung genutzt werden. Für den Einbau der
Spannvorrichtung gibt es zwei Möglichkeiten:
1. Die Codeschiene wird an einem Ende fixiert, und am anderen Ende mit der Spannvorrich-
tung gespannt.
2. Die Codeschiene wird in der Mitte fixiert und an beiden Enden mit der Spannvorrichtung
gespannt. Dieses Verfahren ist für längere Strecken vorteilhaft (> 50 m).

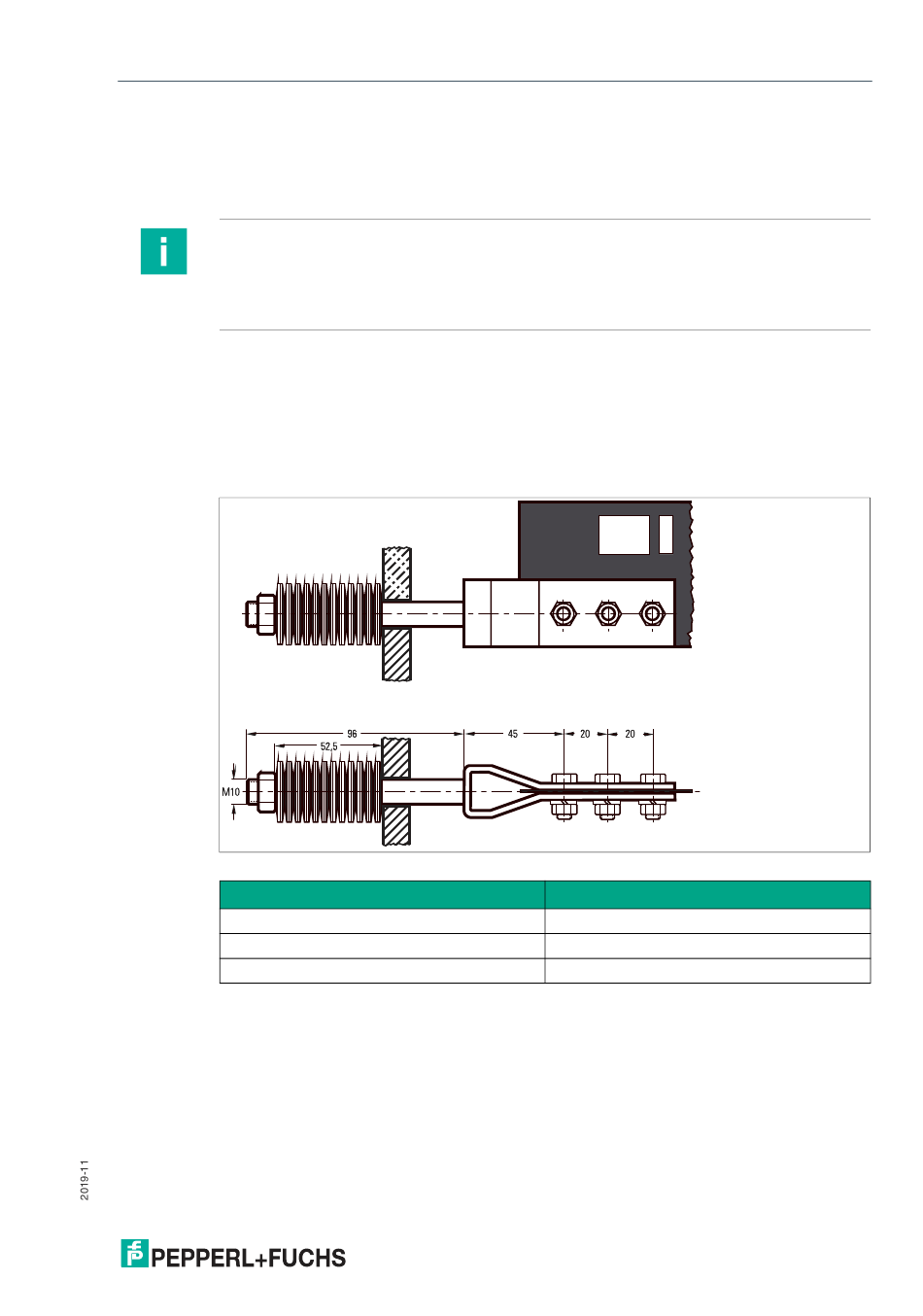

Abbildung 6.9 Spannvorrichtung WCS-MT1
Edelstahl-Codeschiene
WCS2B, 55 mm
WCS2B, 70 mm
WCS3B, 70 mm
Anzugsdrehmoment
6 Nm
9 Nm
7 Nm
