Weg-Codier-System WCS
Codeschiene montieren
6.2.3
Montage in vertikale Kurven
Neben horizontalen Kurven werden auch vertikale Kurven benötigt, um Steigungen/Gefälle zu
realisieren.

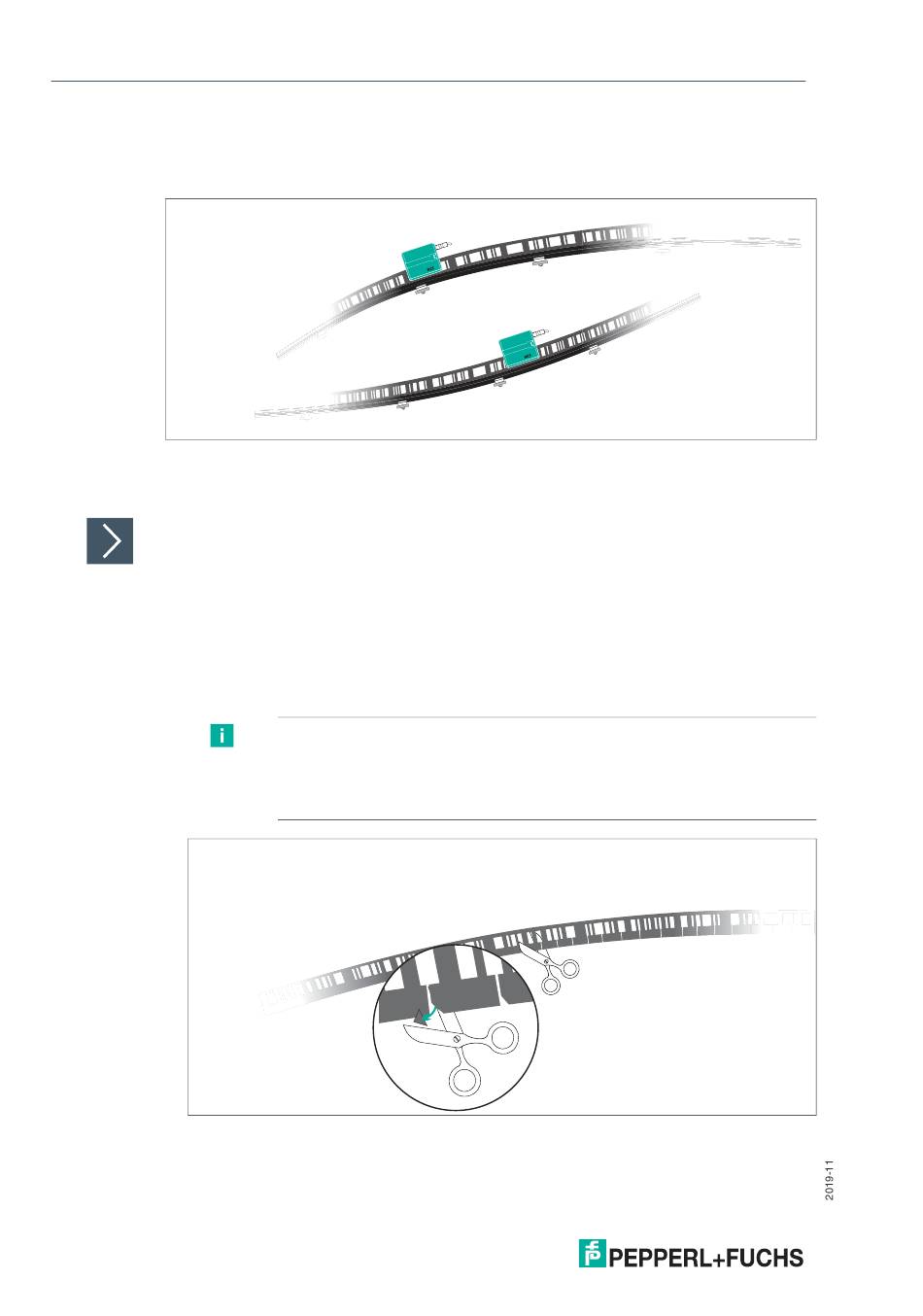

Abbildung 6.4 Vertikale Kurven
Mit dem Aluminium-Profil in Verbindung mit der Laminat-Codeschiene lassen sich vertikale
Kurven bis zu einem minimalen Radius von 4 m herstellen.
Vertikale Kurven verlegen
1.
Montieren Sie die benötigten Schienenhalter entlang der gewünschten Fahrstrecke.
2.
Biegen Sie die benötigten Aluminium-Profile vorsichtig in den entsprechenden Radius > 4 m.
3.
Rasten Sie die Aluminium-Profile in die Schienenhalter ein.
4.
Schneiden Sie die benötigte Codeschiene von Beginn bis zum Ende des Kurvenbogens im
Abstand von ca. 50 mm ein.
Abbildung 6.5 Codeschiene schneiden
5.
Legen Sie die Codeschiene zusammen mit der Befestigungsschnur in das Aluminium-Profil.
Befestigen Sie die Codeschiene mit der Befestigungsschnur mithilfe des Montagewerkzeugs
in der Aluminium-Profilschiene (siehe Kapitel 6.4.5).
34
Hinweis!
Achten Sie darauf, dass Sie die Codeschiene von unten, d. h. von der
breiteren Seite her bis in die Codefenster einschneiden. Schneiden Sie
zusätzlich bei jedem Einschnitt ein kleines Dreieck ab, um Überlappungen der
Codeschiene im Aluminium-Profil zu vermeiden.
