Pepperl+Fuchs WCS Handbuch Seite 37

Weg-Codier-System WCS

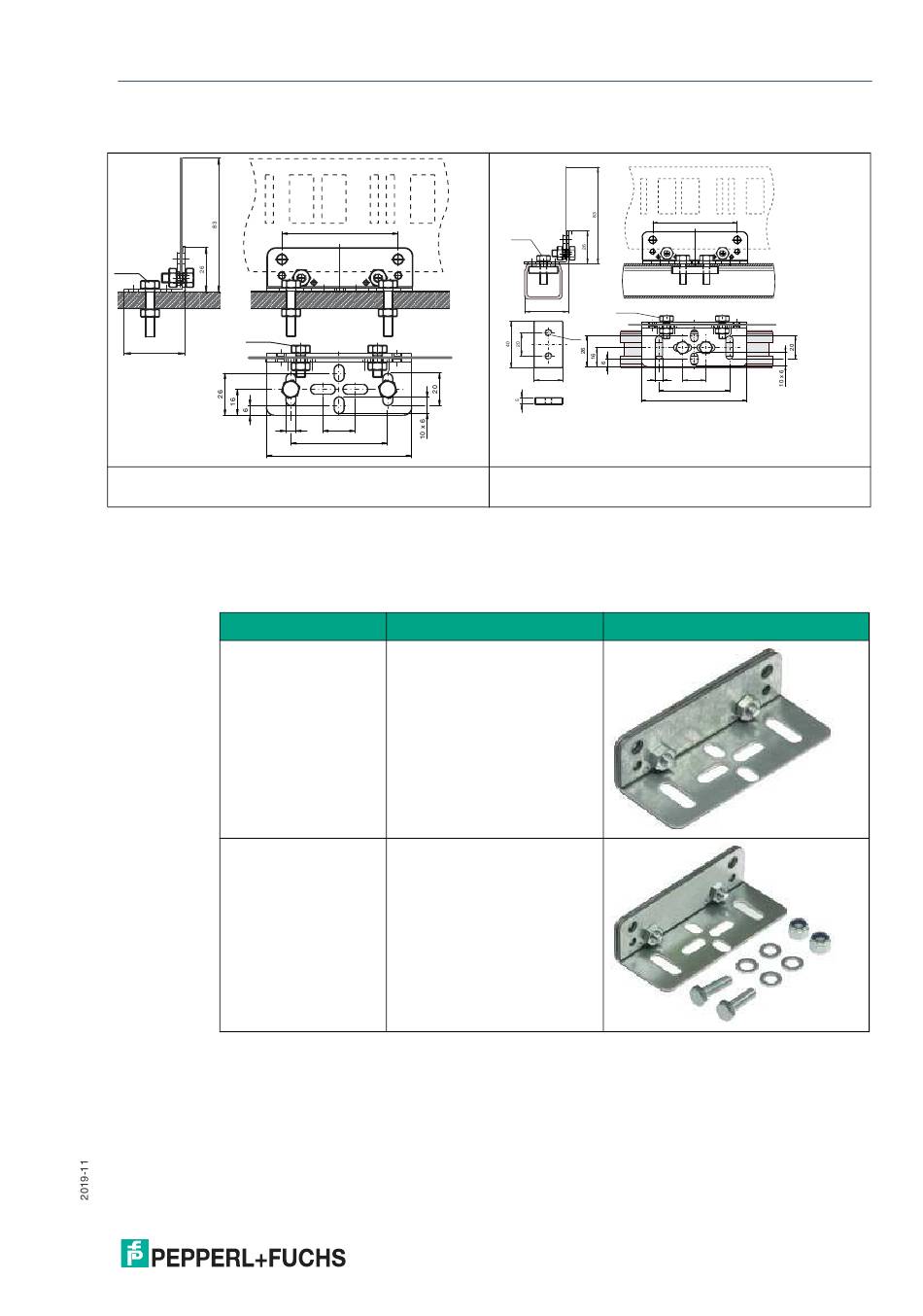

Codeschiene montieren
Befestigungswinkel für gerade Verlegung
M6 x 12
M6 x 12
38
WCS-MB1/ WCS-MB1-C
Verschraubung mit M6-Schrauben
Die Winkel sind aus verzinktem Stahlblech gefertigt und werden vormontiert geliefert. Die Befe-
stigungswinkel zur Installation der Codeschiene können in verschiedenen Ausführungen gelie-
fert werden:
Produktbezeichnung Beschreibung
WCS-MB
WCS-MB1
70
6 20
60
90
Winkel für gerade Strecken
Winkel für gerade Strecken
mit M6-Verschraubung
M6 x 12
38
M6 x 12
M6
6
25
WCS-MB2 / WCS-MB2-C
Verschraubung mit C-Nut
Produktfoto
70
20
60
90
37
