Weg-Codier-System WCS
Codeschiene montieren
6.3
Montage Codeschiene mit Befestigungswinkeln
6.3.1
Einleitung
Eine einfache Möglichkeit für die Befestigung der Codeschiene aus Laminat oder Edelstahl ist
das Winkelsystem. Es besteht aus Winkeln für die gerade Verlegung der Codeschiene, sowie
Winkeln zur Verlegung der Codeschiene in Kurven und Kreisbahnen. Die Winkel sind aus verz-
inktem bzw. pulverbeschichtetem Stahlblech gefertigt und werden vormontiert geliefert. Die
Befestigungswinkel zur Installation der Codeschiene können in drei verschiedenen Ausführun-
gen geliefert werden:
•
ohne Befestigungsschrauben
•
mit Befestigungsschrauben
•
mit Befestigungsschrauben zur Montage in C-Profilschienen
6.3.2
Systemübersicht
2
1

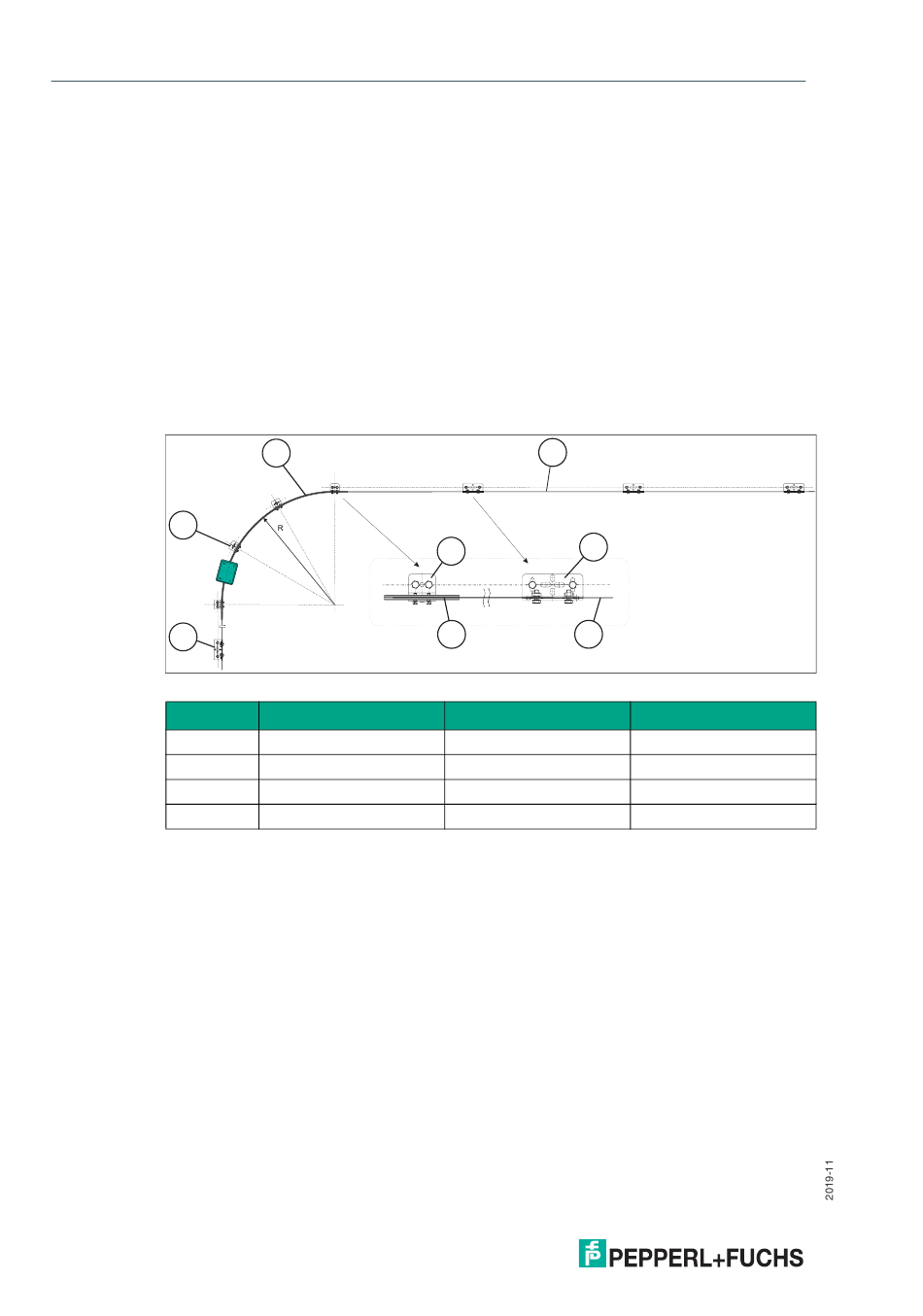

Abbildung 6.8 Anwendungsbeispiel Befestigungswinkel, Gerade und Kurve
Position
1
2
3
4
36
3
Bezeichnung
Montagewinkel
Kurvenwinkel
Stabilisierungsprofil
Codeschiene
4
1
2
4
3
Produktbezeichnung
WCS-MB*
WCS-MB*B
WCS-SP2
WCS3-CS70
Hinweis
Stützabstand alle 1,25 m
Stützabstand alle 0,5 m
-
Edelstahl, Laminat
