Weg-Codier-System WCS
Codeschiene montieren
6.6.3
WCS3-Codeschienenverbinder montieren
Codeschienen verbinden (Aluminium-Profilsystem)
1.
Verbinden Sie die Endstücke der beiden Codeschienenelemente mit dem WCS3-
Codeschienenverbinder an der Endposition 314,573 Meter. Das zweite
Codeschienensegment muss zwingend in absteigender Positionsreihenfolge an das
bestehende erste Codeschienensegment, in aufsteigender Positionsreihenfolge, angefügt
werden (siehe nachfolgendes Funktionsbild).
0 m
0 m

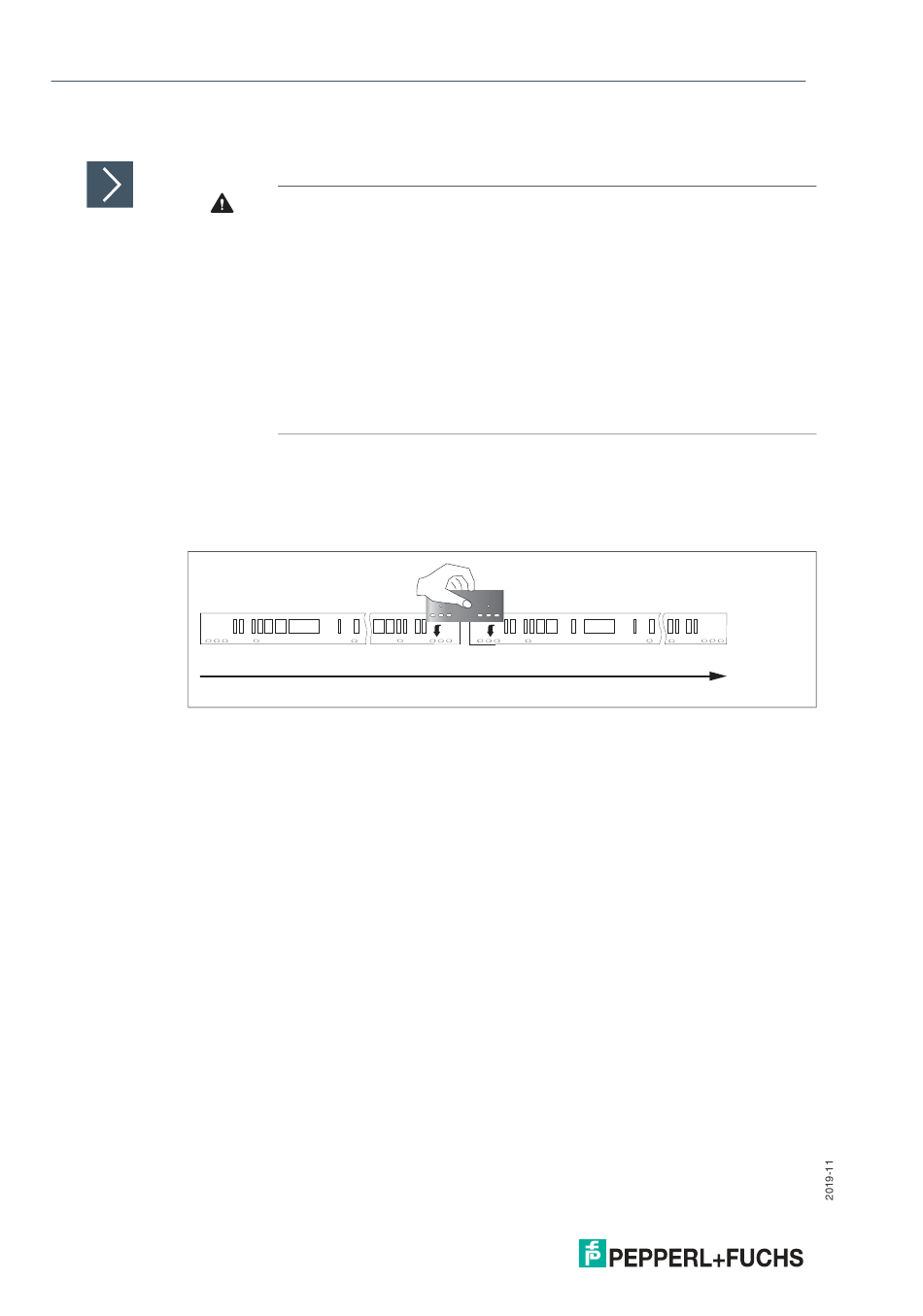

Abbildung 6.34WCS3-Codeschienenverbinder einsetzen
2.
Setzen Sie die verlängerte Codeschiene in die Nut der Profilschiene ein und fixieren Sie die
Befestigungsschnur. Wir empfehlen, für die sichere und schnelle Fixierung der Codeschiene
das Montagewerkzeug (WCS2-FT1) zu benutzen.
72
Vorsicht!
Unsachgemäße Montage!
•
Montieren Sie den WCS3-Codeschienenverbinder immer an der Endpo-
sition 314,573 m auf 314,573 m.
•
Ein vollständiges Codeschienensegment beginnt immer bei 0 m und
endet bei 314,573 m.
•
Montieren Sie den WCS3-Codeschienenverbinder nur in geraden Code-
schienenbereichen.
•
Verwenden Sie in Verbindung mit der verlängerten Codeschiene aus-
schließlich den Lesekopf WCS3B-LS*ES.
...
314,573 m
314,573 m
...
0 m
629,146 m
