Weg-Codier-System WCS
Instandhaltung
5.

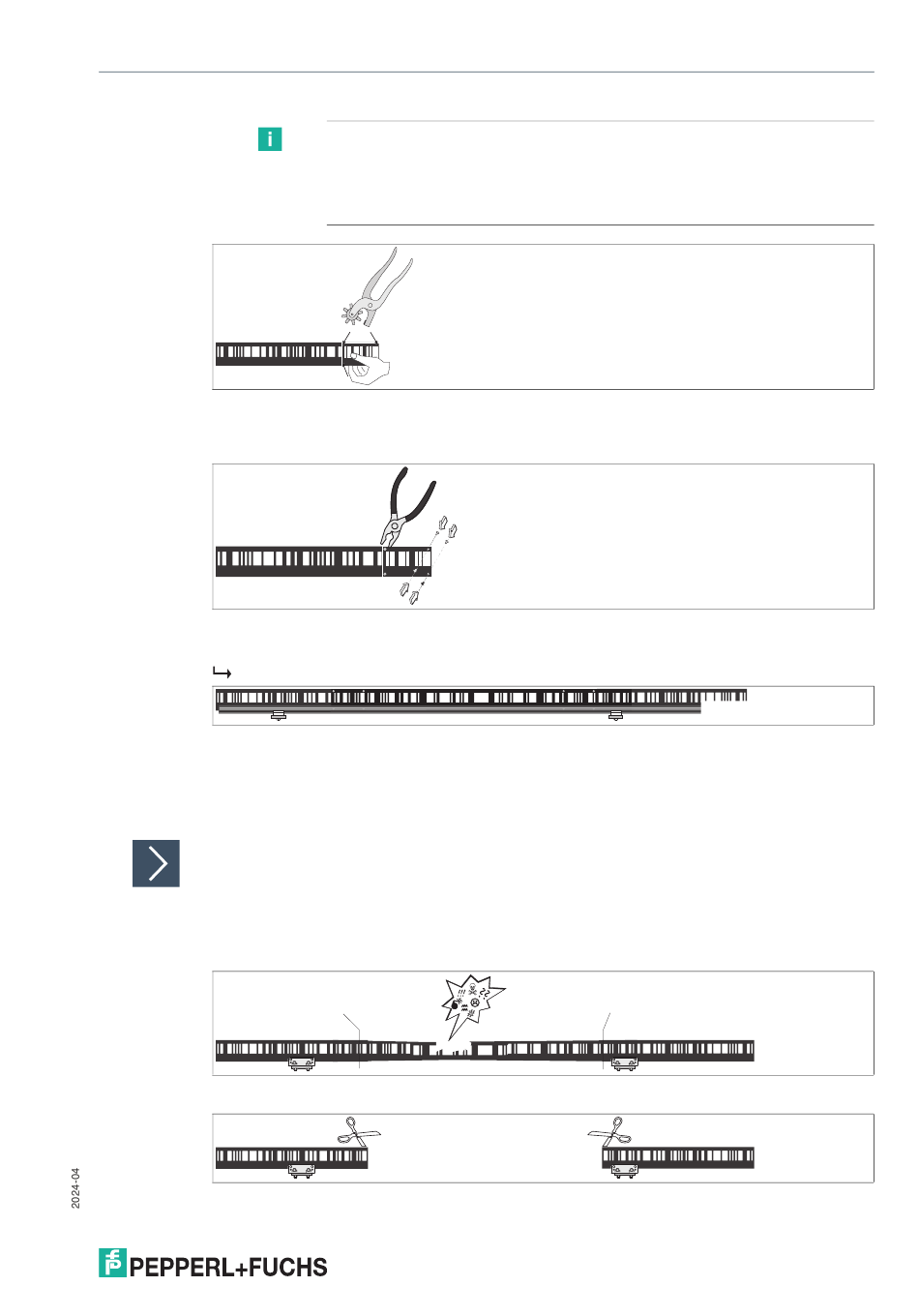

Halten Sie die aufeinanderliegenden Codeschienen fest, damit sie nicht verrutschen. Stanzen
Sie vier Löcher mit einem Durchmesser von 3 mm, mittels einer Lochzange wie im Bild zu
sehen, durch die beiden Codeschienenteile.
6.
Setzen Sie die Hohlnieten aus dem Reparaturset in die Löcher ein, setzen Sie die Gegenstücke
auf und drücken Sie mit einer Flach- oder Wasserpumpenzange zusammen.
Die Codeschiene hält fest zusammen.
7.
Setzen Sie die reparierte Codeschiene wieder in das Aluminium-Profil ein und drücken Sie die
Befestigungsschnur wieder ein.
7.3.4
WCS-Laminat-Codeschiene (Befestigungswinkelsystem)
Beschädigtes Teil ersetzen
1.
Bestellen Sie die Ersatzcodeschiene mit Angabe der Anfangs- und Endposition sowie 10
Doppel-Hohlnieten (WCS-CS-RV) zum Verbinden der Ersatzcodeschiene mit der bestehenden
Codeschiene.
2.
Ermitteln Sie die Positionswerte vor und hinter der beschädigten Stelle.
3.
Schneiden Sie das beschädigte Codeschienenstück heraus.
Hinweis!
Die "alte" und die "neue" (Ersatz)Codeschienen müssen sich jeweils um ca. 10
cm überlappen, so dass die Lochmuster der beiden Schienenstücken
deckungsgleich aufeinander passen. Größere Überstände werden
abgeschnitten.
Start
End
77
