Weg-Codier-System WCS

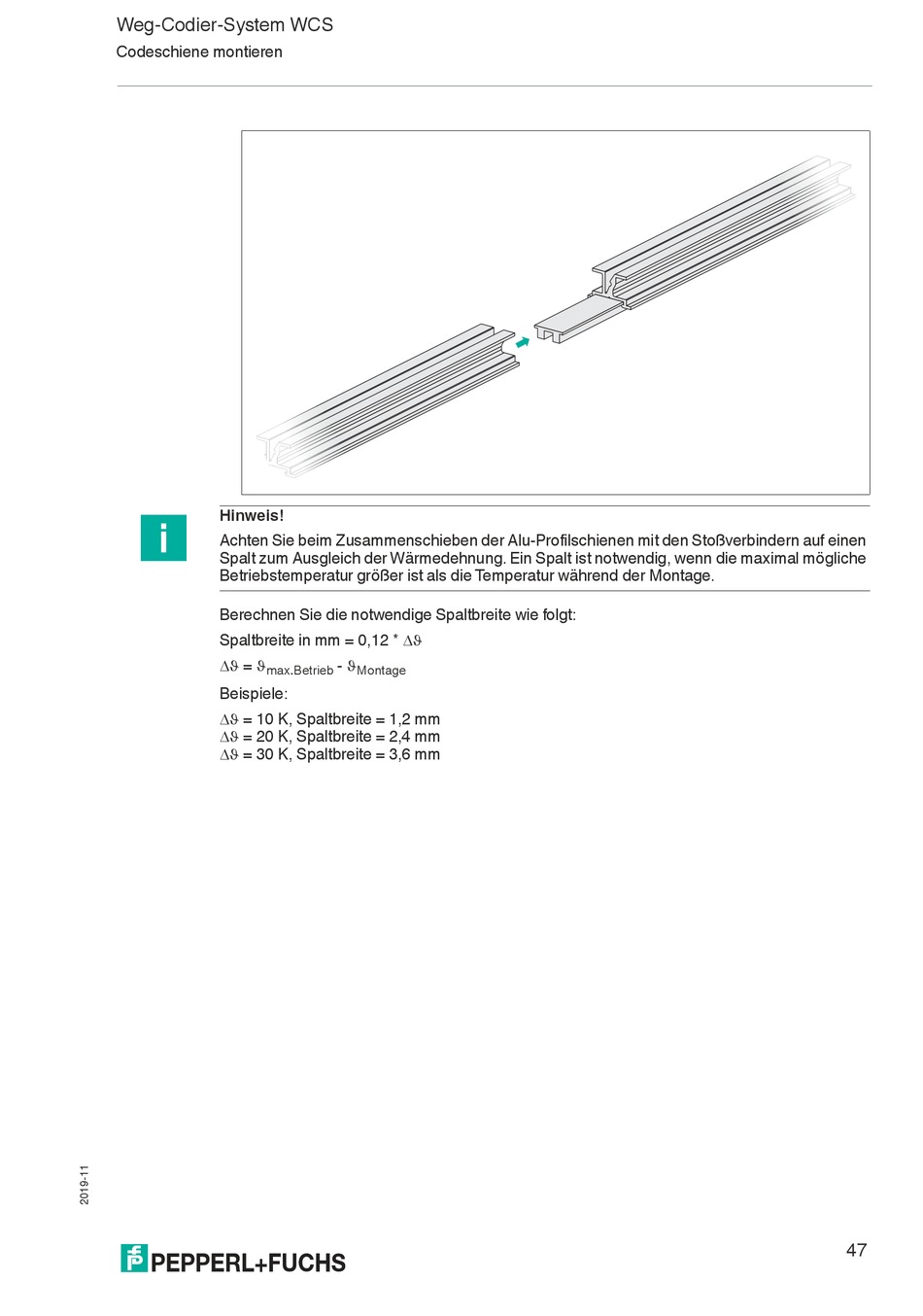

Codeschiene montieren
Hinweis!
Achten Sie beim Zusammenschieben der Alu-Profilschienen mit den Stoßverbindern auf einen
Spalt zum Ausgleich der Wärmedehnung. Ein Spalt ist notwendig, wenn die maximal mögliche
Betriebstemperatur größer ist als die Temperatur während der Montage.
Berechnen Sie die notwendige Spaltbreite wie folgt:
Spaltbreite in mm = 0,12 *
=
max.Betrieb
Beispiele:
= 10 K, Spaltbreite = 1,2 mm
= 20 K, Spaltbreite = 2,4 mm
= 30 K, Spaltbreite = 3,6 mm
-
Montage
47
