Weg-Codier-System WCS
Lesekopf montieren
8.
Fixieren Sie den Befestigungswinkel mit 2 Schrauben. Das maximale Anziehdrehmoment
beträgt dabei 0,7 Nm.

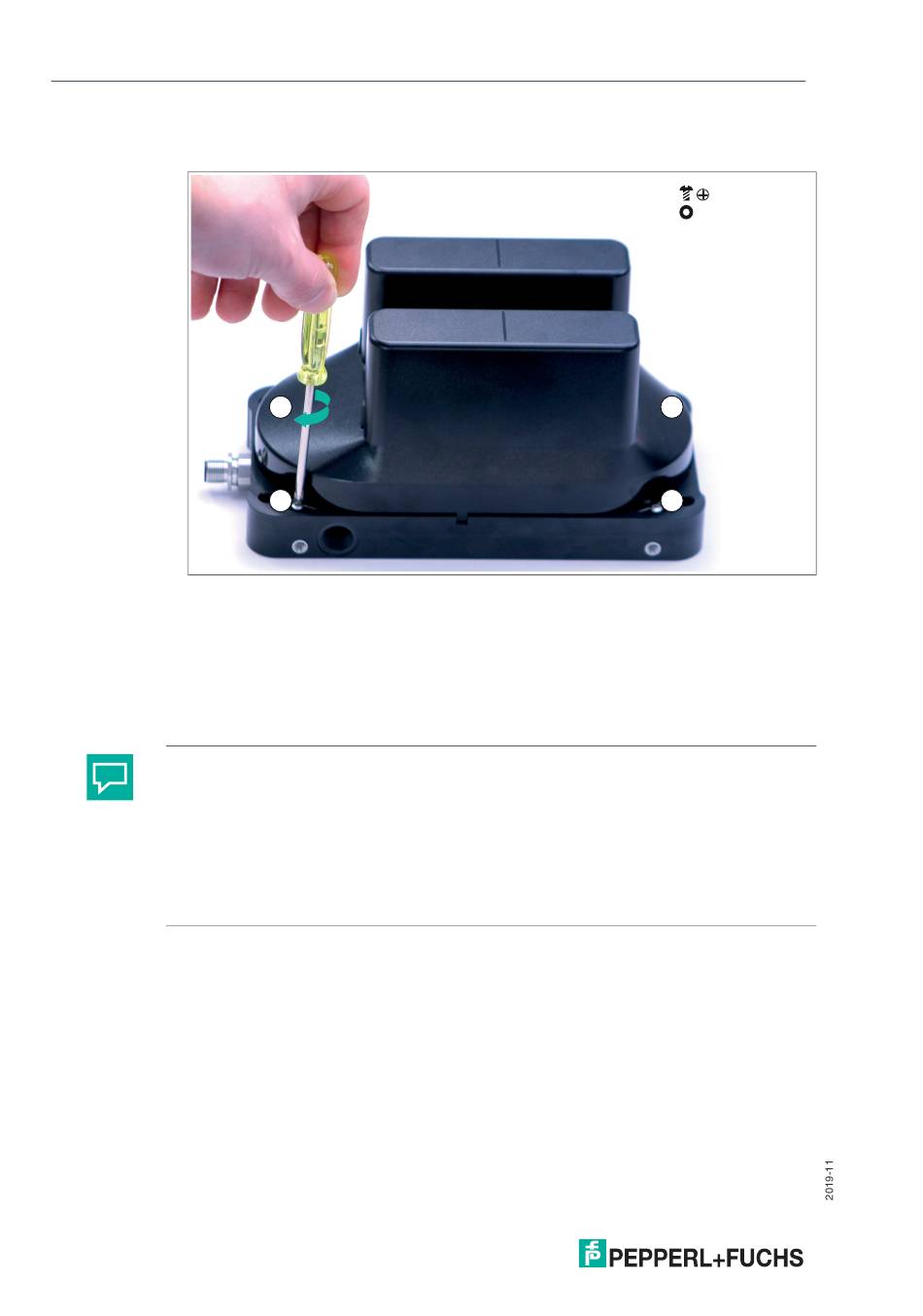

Abbildung 4.7 Schutzhaube montieren
9.
Befestigen Sie die Schutzhaube mit 4 Edelstahlschrauben und 4 Unterlegscheiben am
Schutzdeckel. Das maximale Anziehdrehmoment beträgt dabei 1 Nm.
10.
Schrauben Sie mit dem Spezialwerkzeug die Blindstopfen an die beiden nicht genutzten
Schnittstellen fest.
11.
Schrauben Sie mit dem Spezialwerkzeug den Druckentlastungsstopfen im
gegenüberliegenden Ende des Schutzdeckels fest.
Tipp
Wenn Sie das Schutzgehäuse vollständig montiert haben, sehen Sie immer noch die Status-
LEDs an der Vorderseite des Gehäuses. Die grüne LED leuchtet, wenn der Lesekopf mit Strom
versorgt wird. Wenn die Codeschiene außerhalb des Lesebereichs des Lesekopfs ist, blinkt
die rote LED. Sobald sich die Codeschiene wieder in dem Spalt des Lesekopfs befindet,
erlischt die rote LED. Leuchtet die rote LED permanent, besteht ein interner Diagnosefehler.
Die gelbe LED leuchtet, wenn die Datenübertragung aktiv ist.
Wenn Ihr Lesekopf die 7-Segment-Anzeige besitzt, können Sie an der Seite des Gehäuses den
Positionsstatus ablesen.
