Weg-Codier-System WCS
Codeschiene montieren
6.4.2
Systemübersicht

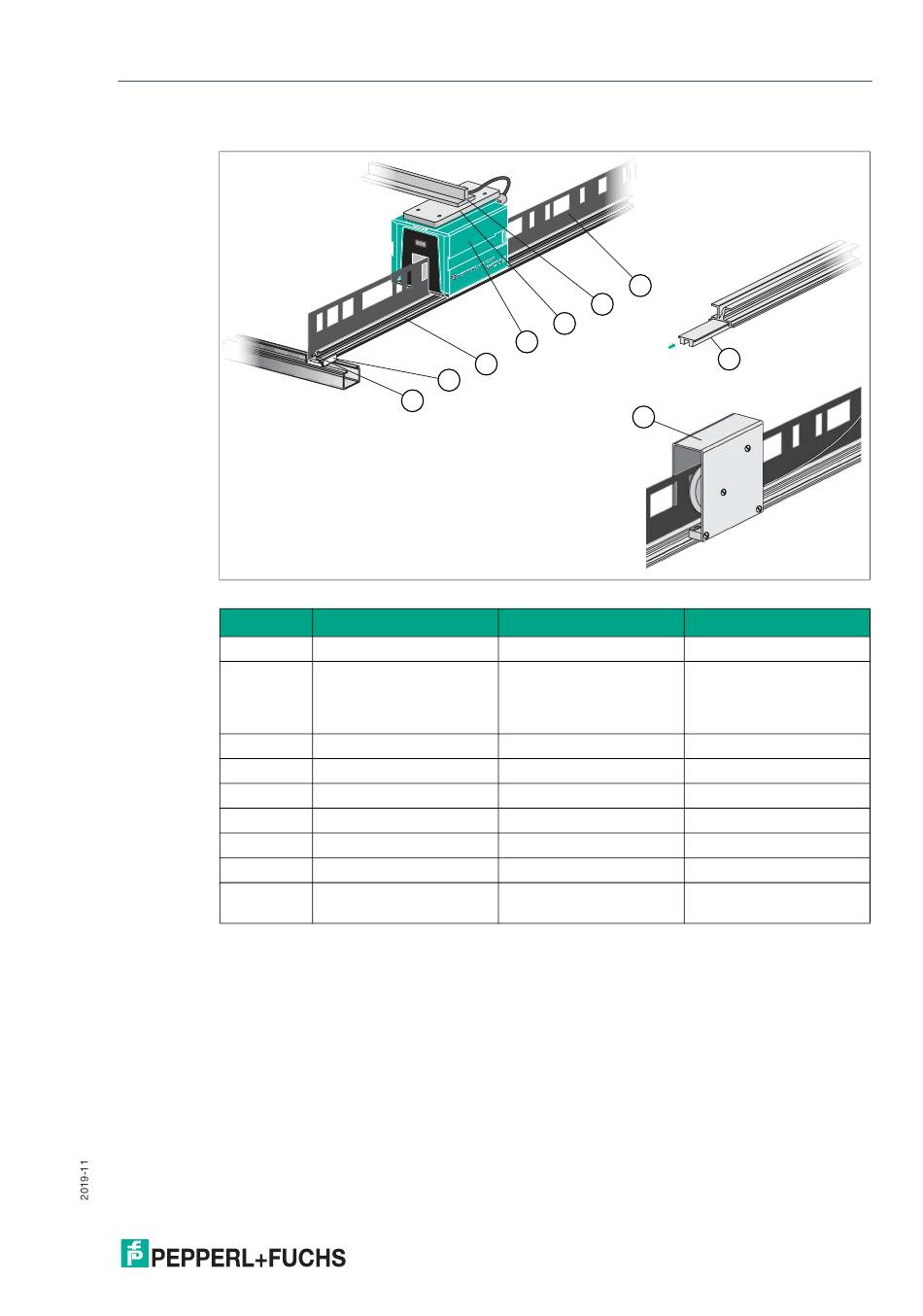

Abbildung 6.10Übersicht
Position
1
2
3
4
5
6
7
8
9
Befestigung der Profilschiene
Für die Befestigung der Alu-Profilschiene stehen Schienenhalter für eine schnelle Montage zur
Verfügung, in die die Profilschiene eingerastet wird. Die Schienenhalter können in drei ver-
schiedenen Ausführungen geliefert werden:
•
ohne Befestigungsschrauben
•
mit Befestigungsschrauben
•
mit Befestigungsstechnik zur Montage in C-Profilschienen
Der Stützabstand für die Profilschiene darf bei stehender und hängender Montage 2,5 m nicht
überschreiten, dies entspricht 2 - 3 Schienenhalter pro 6-Meter-Schiene. Bei seitlicher Mon-
tage des WCS3-Aluminium-Profilsystems wird ein Stützabstand von 2 m empfohlen, dies ent-
spricht 3 Schienenhalter pro 6-Meter-Schiene.
3
2
1
Bezeichnung
Befestigungsschnur
Schienenhalter
Aluminium-Profilschiene
Lesekopf
Montageplatte
Halterung zum Fahrzeug -
Codeschiene
Stoßverbinder
Montagewerkzeug für
Befestigungsschnur
7
6
5
4
9
Produktbezeichnung
WCS-MF1
WCS3-MH*
WCS3-PS1*
WCS3B-LS**
WCS-MP1
WCS3-CS70-*
WCS3-MC1
WCS3-FT1
8
Hinweis
-
Stützabstand für
stehende/hängende
Montage: < 2,5 m,
seitliche Montage: < 2 m
Länge: 2 m / 6 m
-
-
-
Edelstahl, Laminat
-
-
43
