Weg-Codier-System WCS
Codeschiene montieren
Montagewerkzeug
Für die sichere und schnelle Fixierung der Codeschiene steht ein spezielles Montagewerkzeug
zur Verfügung. Das Montagewerkzeug wird bei hängender Einbaulage des Alu-Profilsystems
empfohlen. Das Werkzeug besteht aus einem Gehäuse mit Laufrollen, ähnlich dem Führungs-
wagen. Verwenden Sie das Montagewerkzeug mit der Bestellbezeichnung WCS2-FT1 für
WCS2 Alu-Profilsysteme und das das Montagewerkzeug mit der Bestellbezeichnung WCS3-
FT1 für WCS3 Alu-Profilsysteme.
Montage der Codeschiene mit dem Montagewerkzeug
1.
Legen Sie die Codeschiene in die Nut der Profilschiene.
2.
Legen Sie die Befestigungsschnur aus Kunststoff auf die Nut der Profilschiene.
3.

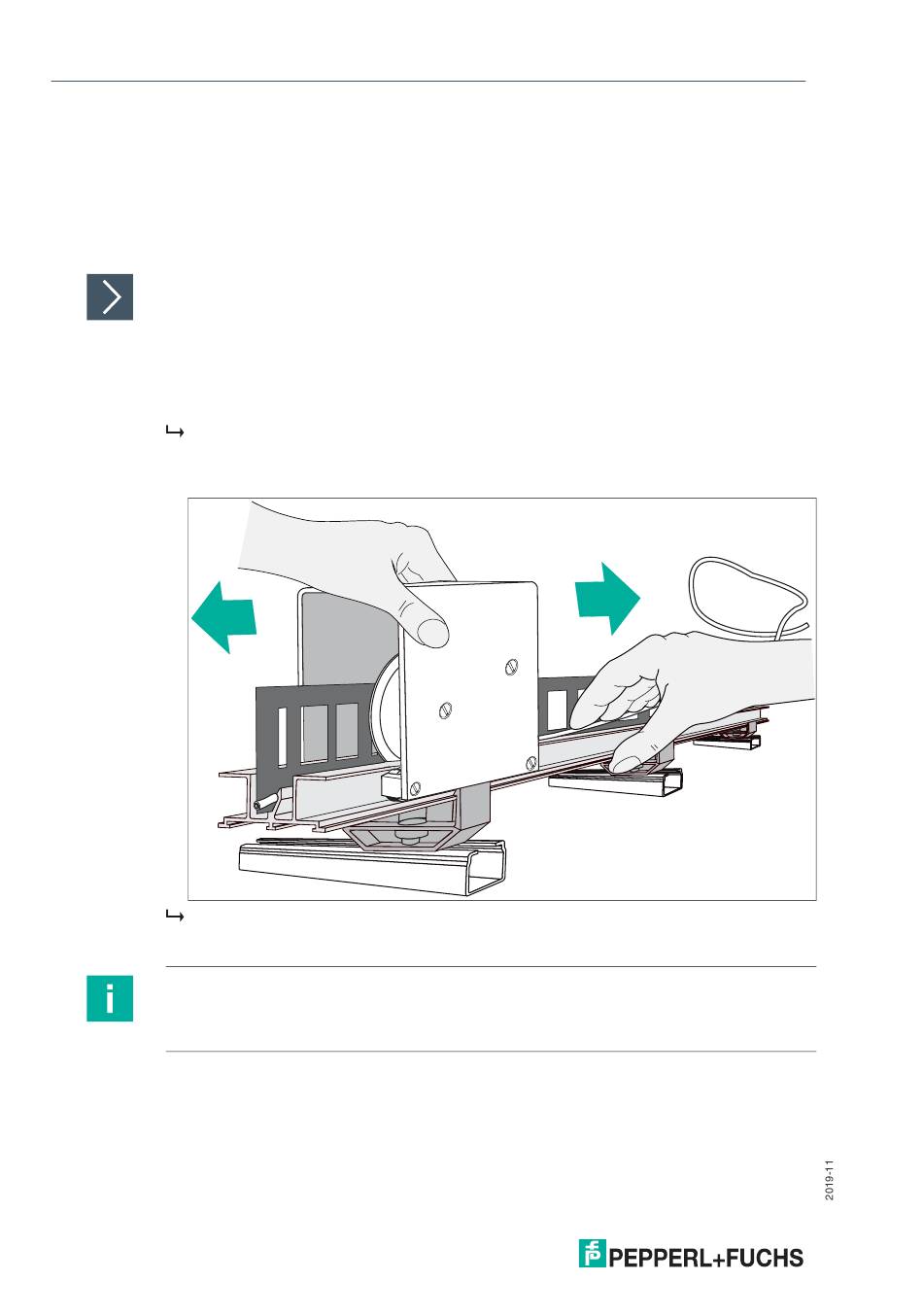

Ziehen Sie das Montagewerkzeug über die Profilschiene.
Die Codeschiene wird von der Führungs- und Andruckrolle in Position gehalten.
Die Befestigungsschnur wird durch das Einpressrad in die Nut der Profilschiene gedrückt.
4.
Farhen Sie das Montagewerkzeug auf der Profilschiene hin und zurück.
Der einwandfreie Sitz der Befestigungsschnur in der Nut ist gewährleistet.
Der Anpressdruck der Befestigungsschnur ist so groß, dass auch bei hängender Montage
die Codeschiene nicht aus der Profilschiene herausrutschen kann.
Hinweis!
Überprüfen Sie im Rahmen der regelmäßigen Wartung der Anlage den Sitz der
Befestigungsschnur und Codeschiene, insbesondere bei hängender Montage der
Profilschiene.
64
