Z-System – Zenerbarrieren
Einführung
Das Z-System bietet eine große Produktpalette, die über
75 verschiedene Modelle für eigensichere Wechsel- und
Gleichstromanwendungen umfasst. 1-, 2- und 3-kanalige
Ausführungen stehen für eine schnelle und mühelose Installa-
tion zur Verfügung. Die Zenerbarrieren werden auf 35 mm-
Normschiene montiert. Bei der Montage der Barriere auf der
Normschiene ist eine elektrische Verbindung zur internen
Masse-/Erdungsschaltung erforderlich, um die Eigensicher-
heit der Barriere sicherzustellen. Ausführungen mit aus-
tauschbarer Sicherung stehen ebenfalls zur Verfügung, um
Stromkreisprüfungen zu erleichtern und Installationskosten
und -platz zu verringern.

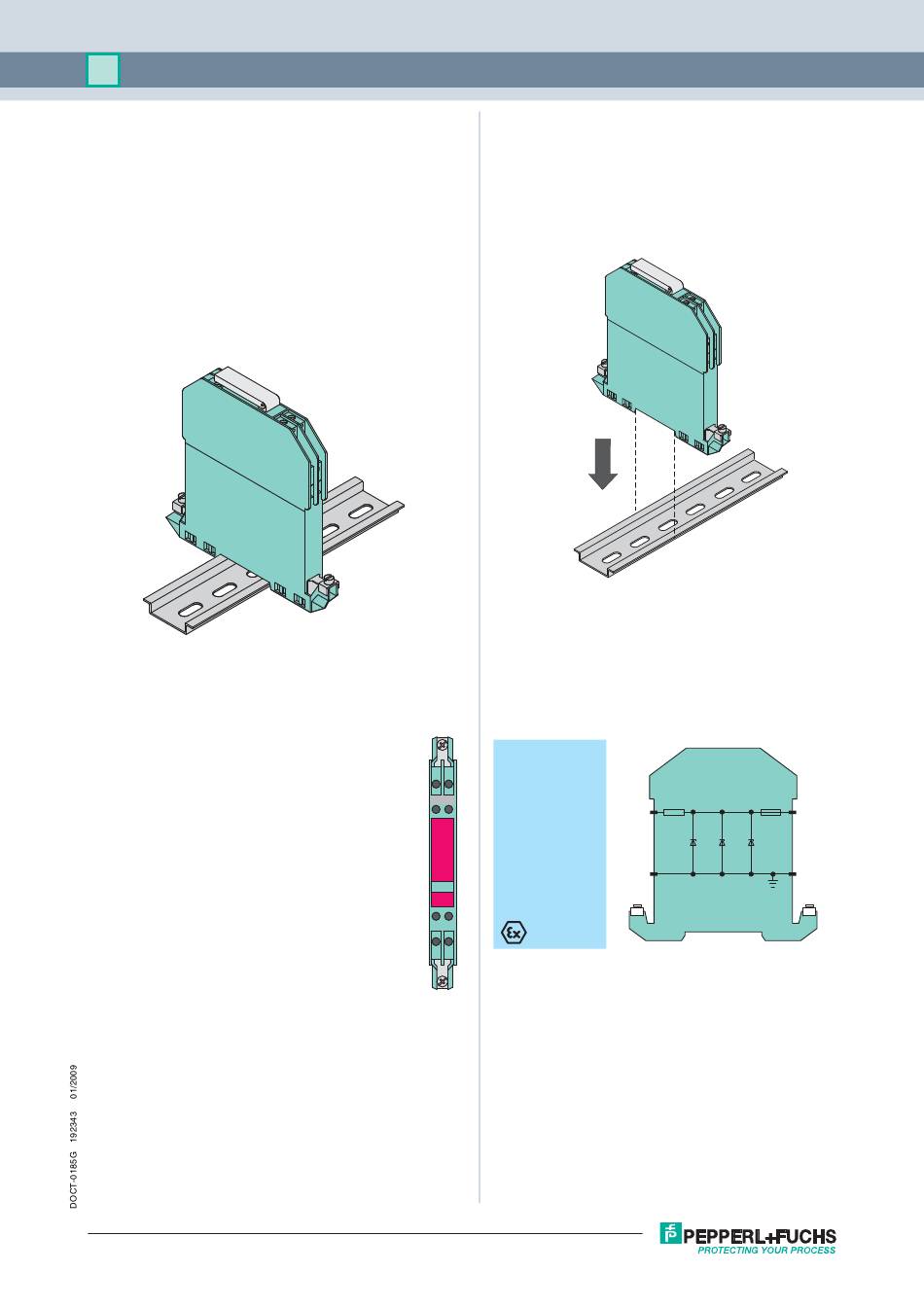

Abbildung 1
Zenerbarriere Z-System
Gehäuse
Das Z-System ist eine modulare Produktreihe
mit einem platzsparenden 12,5 mm breiten
Gehäuse und bis zu 3 Kanälen. Die Z-
System-Barrieren besitzen eine Epoxidfül-
lung und sind für die Schutzart IP20 ausge-
legt. Sie sind mit steckbaren Kabelklemmen
ausgestattet, die eine Verdrahtung von bis zu
2
2,5 mm
(14 AWG) ermöglichen.
Abbildung 2
Gehäuse 12,5 mm
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0002
www.pepperl-fuchs.com
pa-info@us.pepperl-fuchs.com
Montage
Die Barrieren des Z-Systems werden auf 35 mm-Normschie-
nen montiert und sind somit ideal für Racks oder Schalt-
schränke geeignet. Sie können auch in explosionsgefährde-
ten Bereichen Class I, Division 2 und Zone 2 eingesetzt wer-
den, wenn sie in Gehäusen mit entsprechender Schutzkate-
gorie installiert werden.
Abbildung 3
Funktionsprinzip
Die in der Barriere enthaltenen Zenerdioden sind in Sperrrich-
tung geschaltet. Bei normalem Betrieb verhält sich die Bar-
riere gegenüber dem Regelkreis passiv.
1
2
3
4
Zone 0, 1, 2
5
6
7
8
Div. 1, 2
Abbildung 4
Wird durch einen Fehler im Nicht-Ex-Bereich die maximale
Versorgungsspannung überschritten, beginnen die Zenerdio-
den zu leiten, wodurch die Sicherung auslöst und dadurch
eine Übertragung unzulässig hoher Energie in den Ex-Bereich
verhindert wird.
Copyright Pepperl+Fuchs
Germany: +49 621 776 2222
Singapore: +65 6779 9091
pa-info@de.pepperl-fuchs.com
pa-info@sg.pepperl-fuchs.com
Betriebsanleitung
Montage der Z-System-Zenerbarriere
1
R
ZD1
ZD2 ZD3
2
Blockschaltbild
8
F
7
Zone 2
Div. 2
1
