Weg-Codier-System WCS
Codeschiene montieren
6.5.7
Führungswagen
Vorsicht!
Achten Sie beim Montieren und Einsetzen des Mitnehmers darauf, dass keine Kräfte auf den
Führungswagen einwirken.
Es darf keine starre Verbindung zwischen Fahrzeug und Führungswagen bestehen.
Hinweis!
Schieben Sie den Führungswagen mit Lesekopf so in die Profilschiene ein, dass der
elektrische Steckverbinder in Richtung der aufsteigenden Positionswerte weist.
Führungswagen für WCS2-Lesekopf
Der Führungswagen für den Lesekopf garantiert immer die optimale Lage zwischen Lesekopf
und Codeschiene.

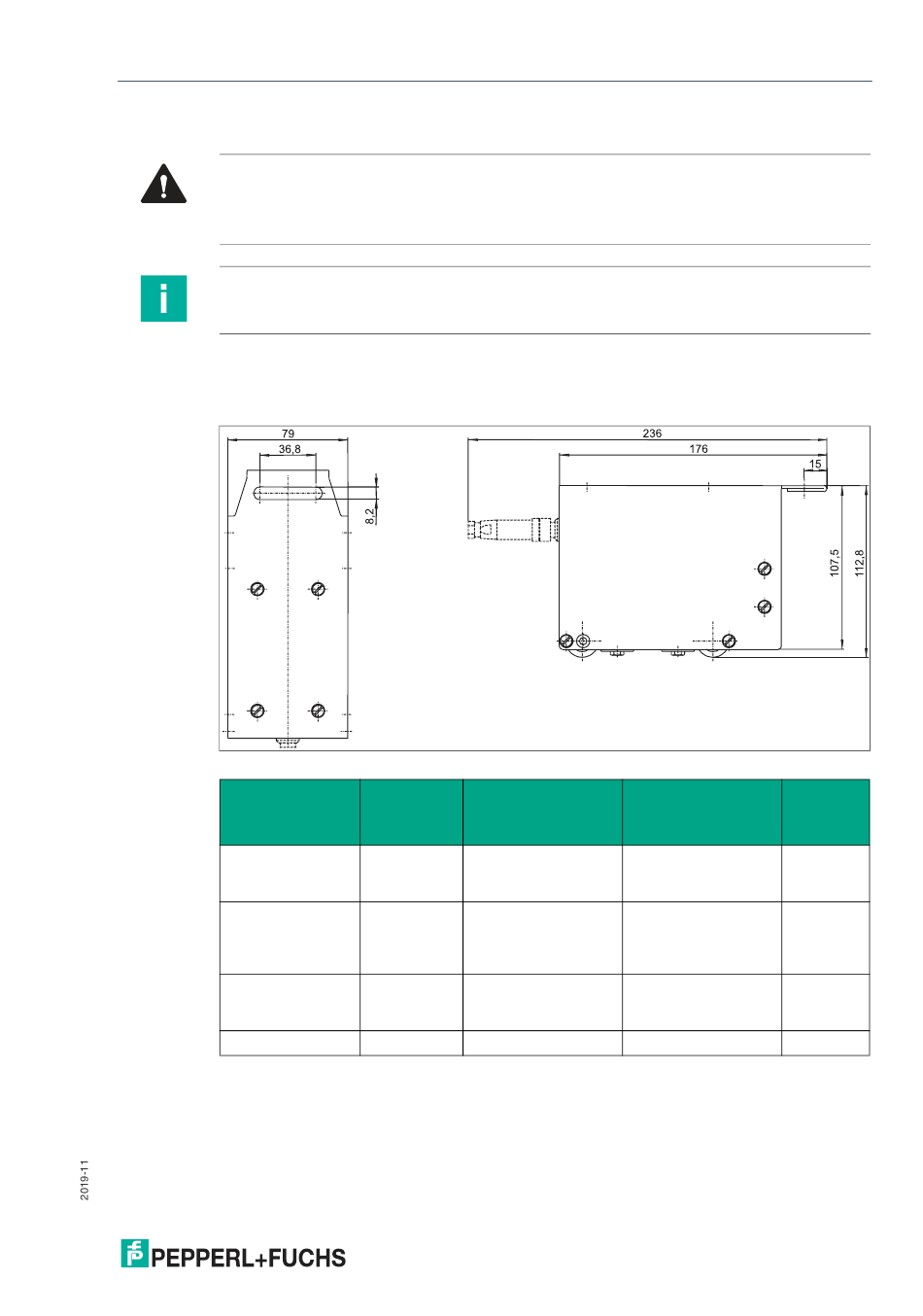

Abbildung 6.28Abmessung Führungswagen
Bezeichnung
WCS2-GT09-P1
WCS2-GT09-P1-C 184047
WCS2-GT09-M1
WCS2-GT-BR
1)
: Setzen Sie In staubigen Anwendungen, wie z.B. in Gießereien oder in der Baustoffindustrie,
den Führungswagen mit Metalllaufrollen ein.
Bei seitlicher Montage des WCS2-Aluminium-Profilsystems können Sie die Führungswagen
mit verlängerten Führungsleisten WCS2-GT09-P2 oder WCS2-GT09-M2 einsetzen.
Funktion / Verwen-
Partnummer
dung
184046
Führungswagen
Lesekopf für Alumi-
nium-Profilschienen
Führungswagen
Lesekopf für pulver-
beschichtete Alumi-
nium-Profilschienen
184480
Führungswagen
Lesekopf für Alumi-
nium-Profilschienen
184057
Reinigungsbürsten
max.
Gesch-
Material
windigkeit
Kunststoffrollen
8 m/s
Stahlblech, verzinkt
Kunststoffrollen
8 m/s
Stahlblech, verzinkt,
pulverbeschichtet
8 m/s
1)
Metallrollen
Stahlblech, verzinkt
Polyamid (PA)
-
67
