Weg-Codier-System WCS
Codeschiene montieren
Montagewerkzeug (WCS3-FT1)
Für die sichere und schnelle Fixierung der Codeschiene steht ein spezielles Montagewerkzeug
zur Verfügung. Das Montagewerkzeug wird bei hängender Einbaulage des Alu-Profilsystems
empfohlen. Das Werkzeug besteht aus einem Gehäuse mit Laufrollen, ähnlich dem Führungs-
wagen.
Codeschiene mit dem Montagewerkzeug montieren
1.
Legen Sie die Codeschiene in die Nut der Profilschiene.
2.
Legen Sie die Befestigungsschnur aus Kunststoff auf die Nut der Profilschiene.
3.
Ziehen Sie das Montagewerkzeug über die Profilschiene.
Die Codeschiene wird von der Führungs- und Andruckrolle in Position gehalten.
Die Befestigungsschnur wird durch das Einpressrad in die Nut der Profilschiene gedrückt.
4.
Fahren Sie das Montagewerkzeug auf der Profilschiene vor und zurück.

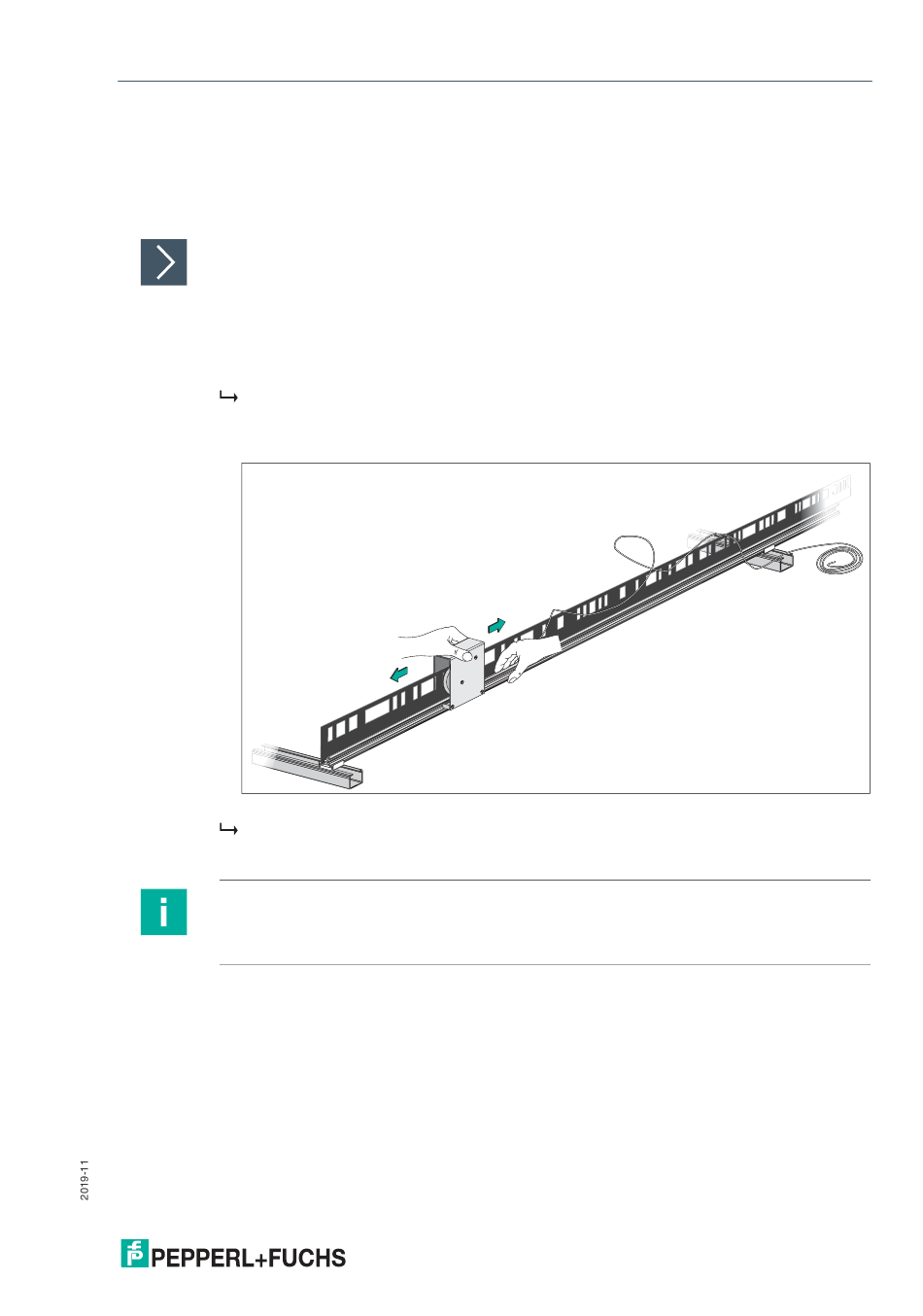

Abbildung 6.14Montagewerkzeug
Der einwandfreie Sitz der Befestigungsschnur in der Nut ist gewährleistet.
Der Anpressdruck der Befestigungsschnur ist so groß, dass auch bei hängender Montage
die Codeschiene nicht aus der Profilschiene herausrutschen kann.
Hinweis!
Überprüfen Sie im Rahmen der regelmäßigen Wartung der Anlage den Sitz der
Befestigungsschnur und Codeschiene, insbesondere bei hängender Montage der
Profilschiene.
49
