Weg-Codier-System WCS
Lesekopf
3.2
Übersicht
WCS2B
WCS2B-Leseköpfe verfügen über eine Spaltweite von 10 mm. Dadurch ergibt sich ein Abstand
von Sender und Empfänger, der hohe Reserven bietet. Dadurch eignet sich der WCS2B-Lese-
kopf besonders für sehr schmutzige Umgebungen wie galvanische Anlagen, Gießereien und
Stahlwerke. Ein optionaler Führungswagen und das Schienensystem des WCS2B eignen sich
besonders für den Betrieb mit ungenauen mechanischen Verbindungen und bei auftretenden
Vibrationen, wie z. B. bei automatischen Krananlagen.

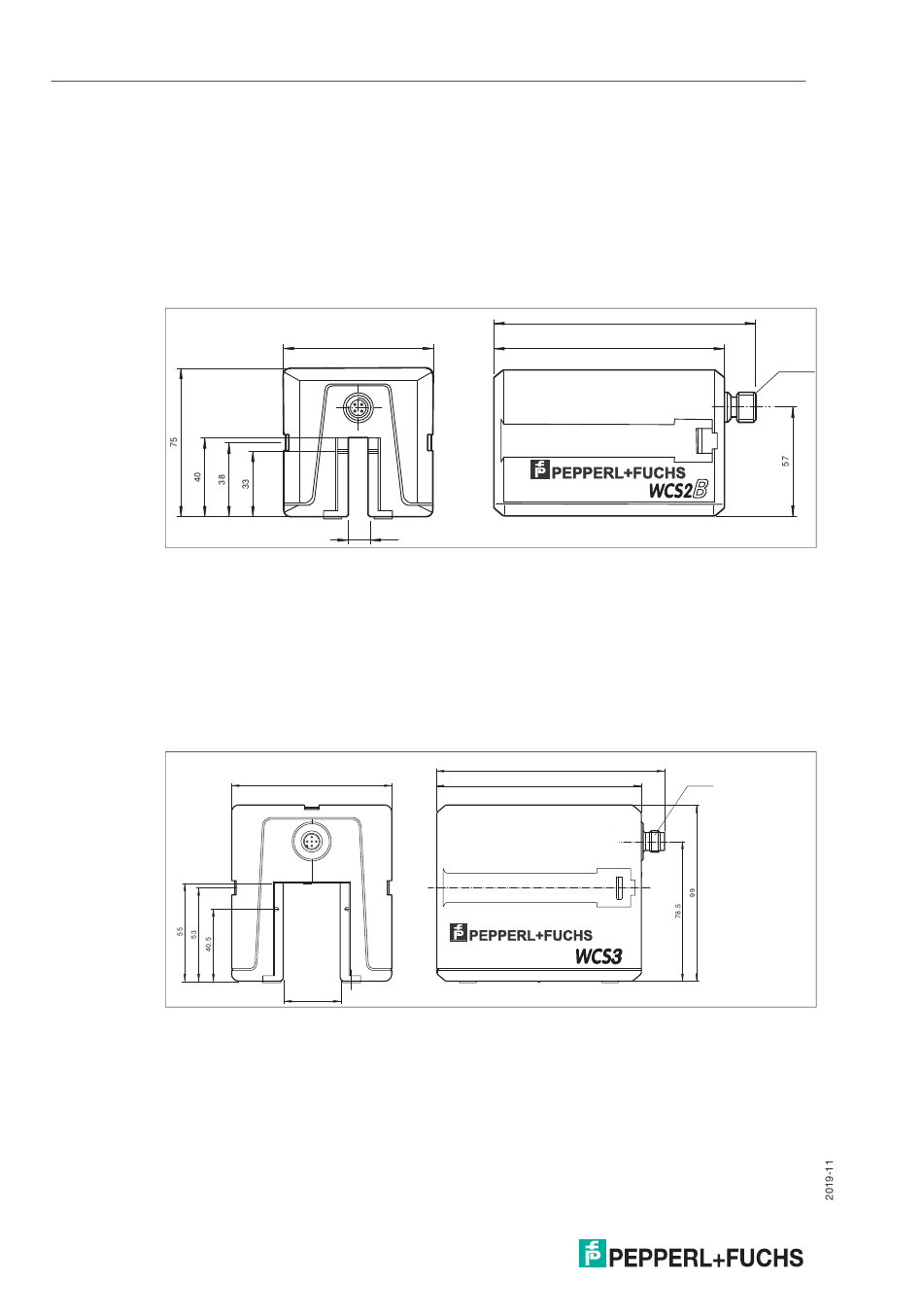

Abbildung 3.1 Maßzeichnung WCS2B
WCS3B
WCS3B-Leseköpfe verfügen über eine Spaltweite von 31 mm. Dadurch ist eine größere Tole-
ranz bei der Montage des Lesekopfs und dessen Ausrichtung in Bezug zur Codeschiene mög-
lich. WCS3B-Systeme sind geeignet für die Überwachung von Förderbändern, automatisierten
Lager- und Hebesystemen.
Zu den besonderen Merkmalen der WCS3B-Leseköpfe gehören Status-LEDs für die Ausrich-
tung und Leistungsanzeige, ein optionaler "Over Speed"-Ausgang und eine optionale 7-Seg-
ment-Anzeige für die Darstellung von Positions- und Diagnosedaten.
Abbildung 3.2 Maßzeichnung WCS3B
14
75
10
90
31
129
115
128
115
M12 x 1
B
M12 x 1
