Weg-Codier-System WCS
Codeschiene
Produktbezeichnung
WCS3-CS70-L1
WCS3-CS70-M1
WCS3-CS70-L0
WCS3-CS70-L2
5.3
Identifikation über ID-Pads
Bei Anwendungen, bei denen die Fahrzeugnummer in der Anlage erkannt werden soll, stehen
Ihnen für das WCS3-System spezielle Codeschienenstücke zur Verfügung, sogenannte ID-
Pads. Bei diesen Anwendungen ist der Lesekopf meist fest montiert und die an Fahrwerken
montierten ID-Pads durchfahren an bestimmten Stellen in der Anlage den Lesekopf. Mit dem
vom Lesekopf gelesenen Positionswert kann anhand einer Formel die ganzzahlige Fahrzeug-
nummer von der Steuerung berechnet werden. Insgesamt können 1.260 unterschiedliche ID-
Pads geliefert werden.
Fahrzeugnummer = INT((WCS-Positionswert - 30) / 312) + 1
Der vom Lesekopf ermittelte Positionswert ermöglicht neben der Berechnung der Fahrzeug-
nummer auch die Feinpositionierung des ID-Pads im Lesekopfspalt und damit eine exakte
Positionierung des Fahrzeugs.

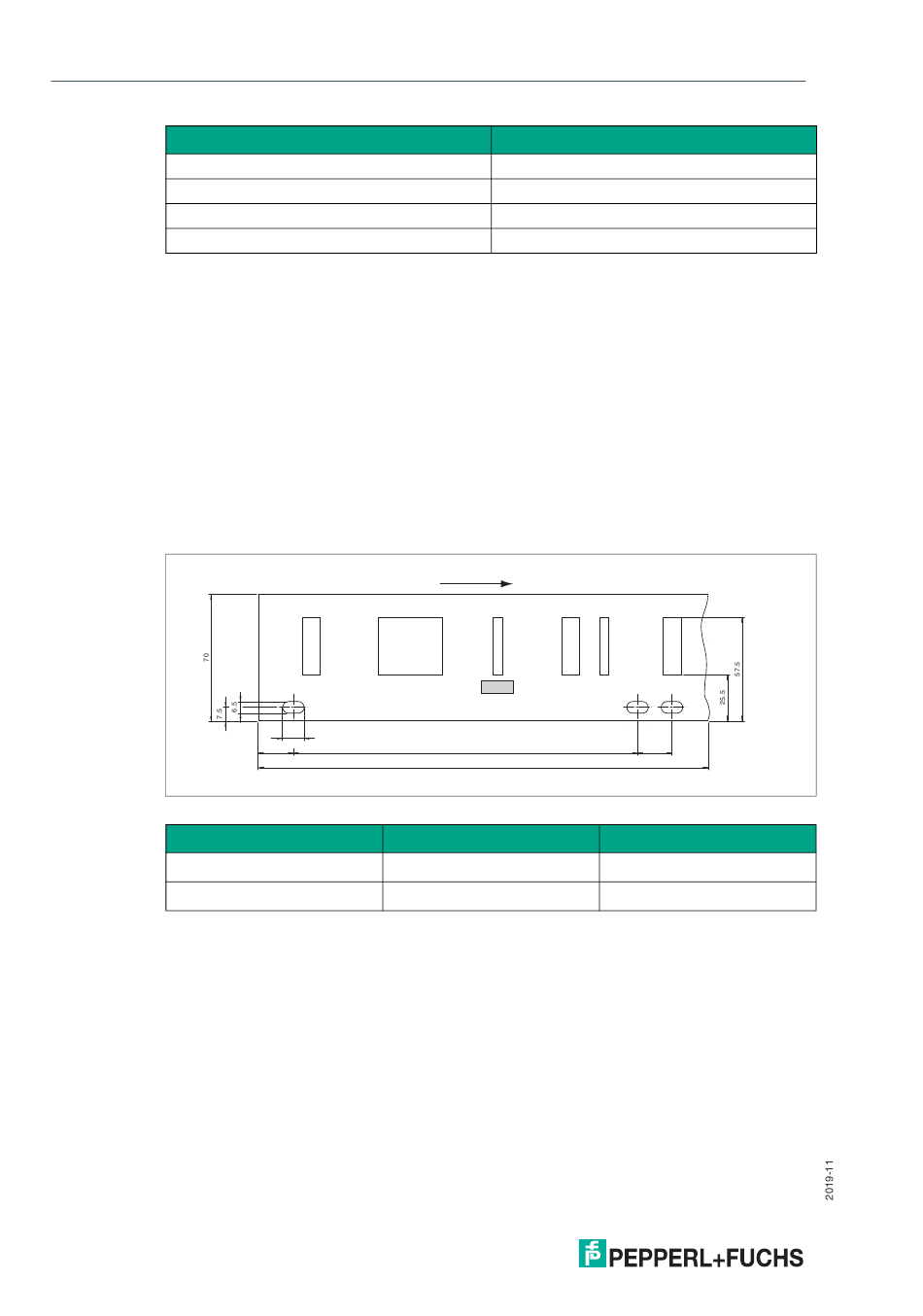

ID-Pad WCS3-ID70-*1
Abbildung 5.3 ID-Pads mit den Nummern 0001-1260, XXXX entspricht der Nummer auf dem Pad
Bezeichnung
WCS3-ID70-M1
WCS3-ID70-L1
1)
bitte geben Sie bei Ihrer Bestellung die gewünschte ID-Pad-Nummer an
28
12
19.2
Partnummer
184073
1)
1)
184761
Beschreibung
Laminat, Lochung 1
Edelstahl, Lochung1
Laminat, ohne Lochung
Laminat, Vahle VKS Lochung
XXXX
192
240 ... 264
Material
Edelstahl
Laminat
19.2
