Weg-Codier-System WCS
Codeschiene montieren
Codeschienen verbinden (Befestigungswinkelsystem)

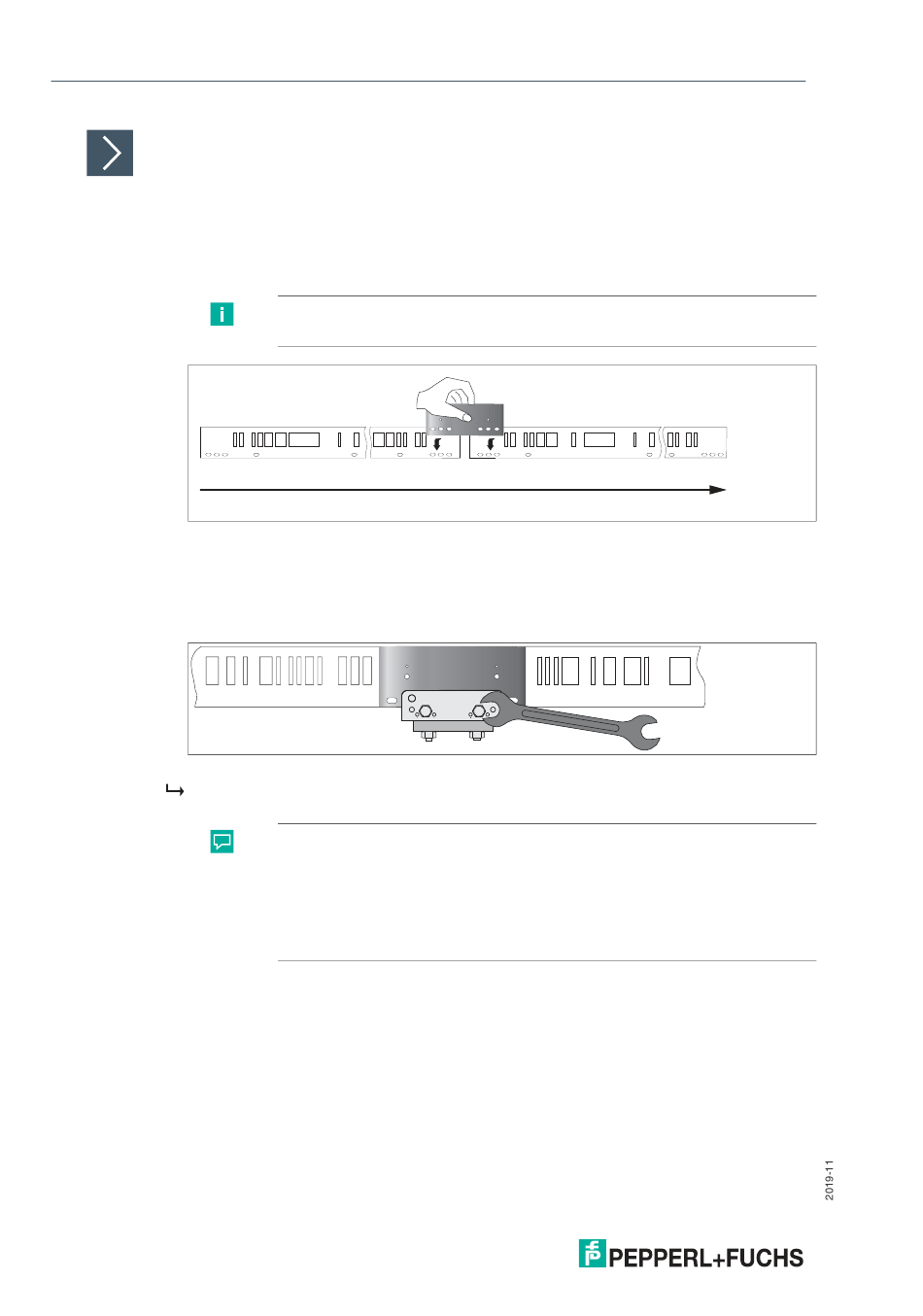

1.
Verbinden Sie die Endstücke der beiden Codeschienenelemente mit dem WCS3-
Codeschienenverbinder an der Endposition 314,573 Meter. Das zweite
Codeschienensegment muss zwingend in absteigender Positionsreihenfolge an das
bestehende erste Codeschienensegment, in aufsteigender Positionsreihenfolge, angefügt
werden (siehe nachfolgendes Funktionsbild).
0 m
0 m
Abbildung 6.37WCS3-Codeschienenverbinder einsetzen
2.
Schieben Sie die Codeschiene mit dem WCS3-Codeschienenverbinder bis zum Anschlag in
den jeweiligen Winkel.
3.
Klemmen Sie die Codeschiene im Winkel fest, indem Sie die beiden Sechskantschrauben M6
x 12 festziehen.
Abbildung 6.38WCS3-Codeschienenverbinder fixieren
Bei korrekter Montage ist die Klemmkraft an den Winkeln so groß, dass die Codeschiene
nicht mehr aus dem Winkel herausgezogen werden kann.
74
Hinweis!
Der Gerätestecker des Lesekopfes zeigt hierbei immer in Fahrtrichtung.
...
314,573 m
Tipp
Zusätzlich zur Klemmung können Sie den WCS3-Codeschienenverbinder mit
der Codeschiene verschrauben bzw. vernieten. Nutzen Sie dafür die beiden
oberen freien Bohrungen des WCS3-Codeschienenverbinders. Stellen Sie
dabei sicher, dass der Lesekopf beim Überfahren dieses Teilstücks nicht an
den Schrauben bzw. Nieten streift. Die Schrauben bzw. Nieten gehören nicht
zum Lieferumfang.
314,573 m
...
0 m
629,146 m
