Weg-Codier-System WCS
Lesekopf montieren
4.3
Outdoor-Schutzgehäuse nachrüsten
Das Gehäuse kann auf den WCS3B-Leseköpfen mit den Schnittstellen RS-485, SSI und
CANopen nachgerüstet werden. Leseköpfe mit EtherNet/IP und PROFINET-Schnittstelle kön-
nen Sie nur als vormontierte Geräte erhalten.
Hinweis!
Beachten Sie bei der Nachrüstung Ihrer Anlage, dass sich die mechanischen
Außenabmessungen und die Aufnahme des Outdoor-Schutzgehäuses vom Standard
Lesekopf unterscheiden.

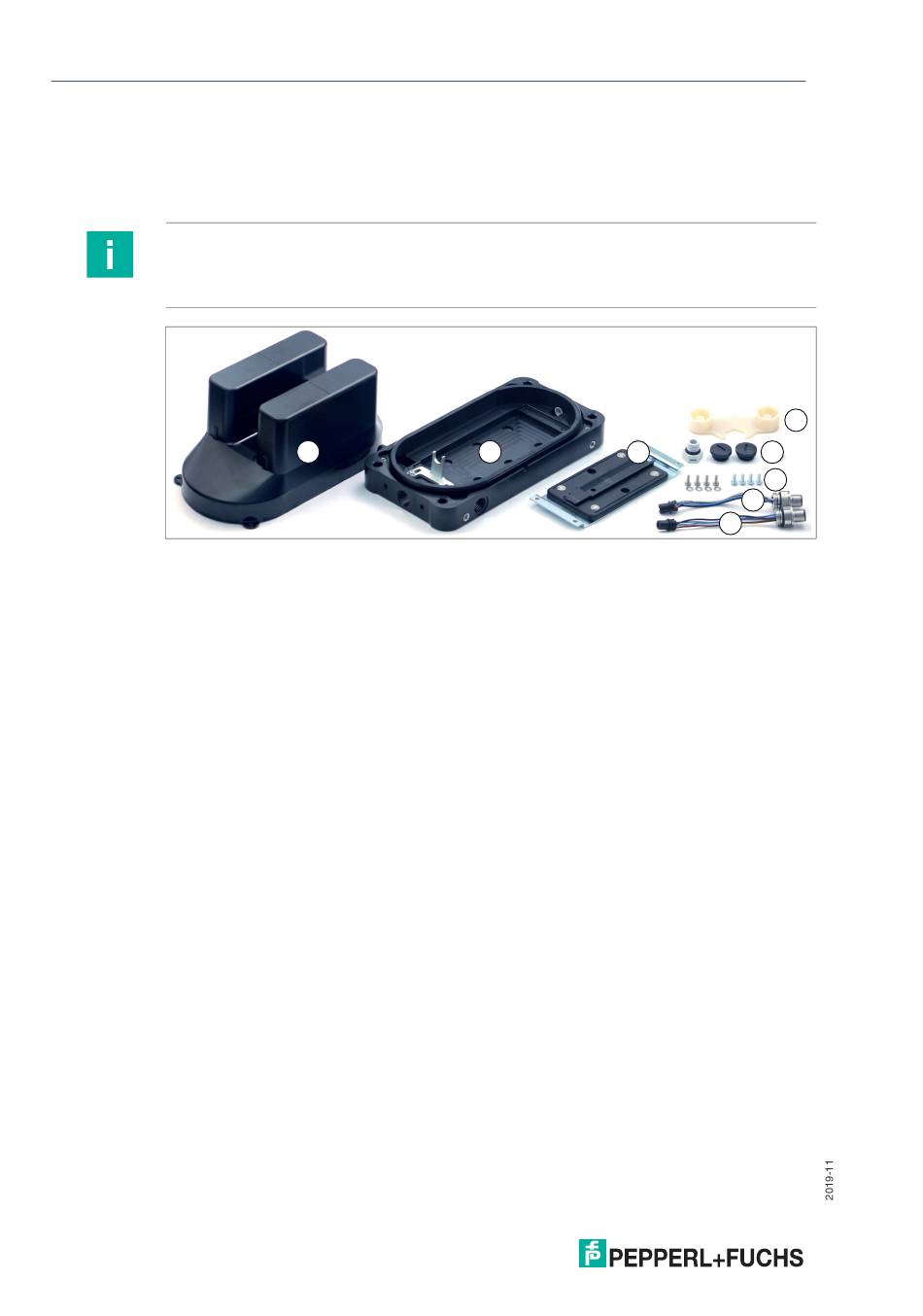

Abbildung 4.4 Übersicht Montageteile
1
Schutzhaube
2
Schutzdeckel
3
Montageplatte
4
Spezialwerkzeug
5
Blindstopfen, Druckentlastungsstopfen
6
Befestigungsschrauben
7
Anschlusskabel 5-polig für RS-485 oder CANopen
8
Anschlusskabel 8-polig für SSI
20
1
2
3
4
5
6
7
8
