Weg-Codier-System WCS
Codeschiene montieren
6.5.6
Fixpunkte
Um bei horizontaler Montage das Verrutschen der Alu-Profilschienen in den Schienenhaltern
zu verhindern, ist ein Arretierwinkel notwendig.
Bezeichnung
WCS2-LB1
WCS2-LB1-C
Arretierwinkel montieren
1.
Montieren Sie den Arretierwinkel um einen Schienenhalter in der Mitte der Strecke, die Sie
fixieren möchten.
2.
Durchbohren Sie die Profilschiene mit einem Metallbohrer Ø 7 mm. Das Bohrloch muss mit der
Bohrung im Arretierwinkel fluchten.
3.
Verbinden Sie die Profilschiene und den Arretierwinkel mit der mitgelieferten Schraube.

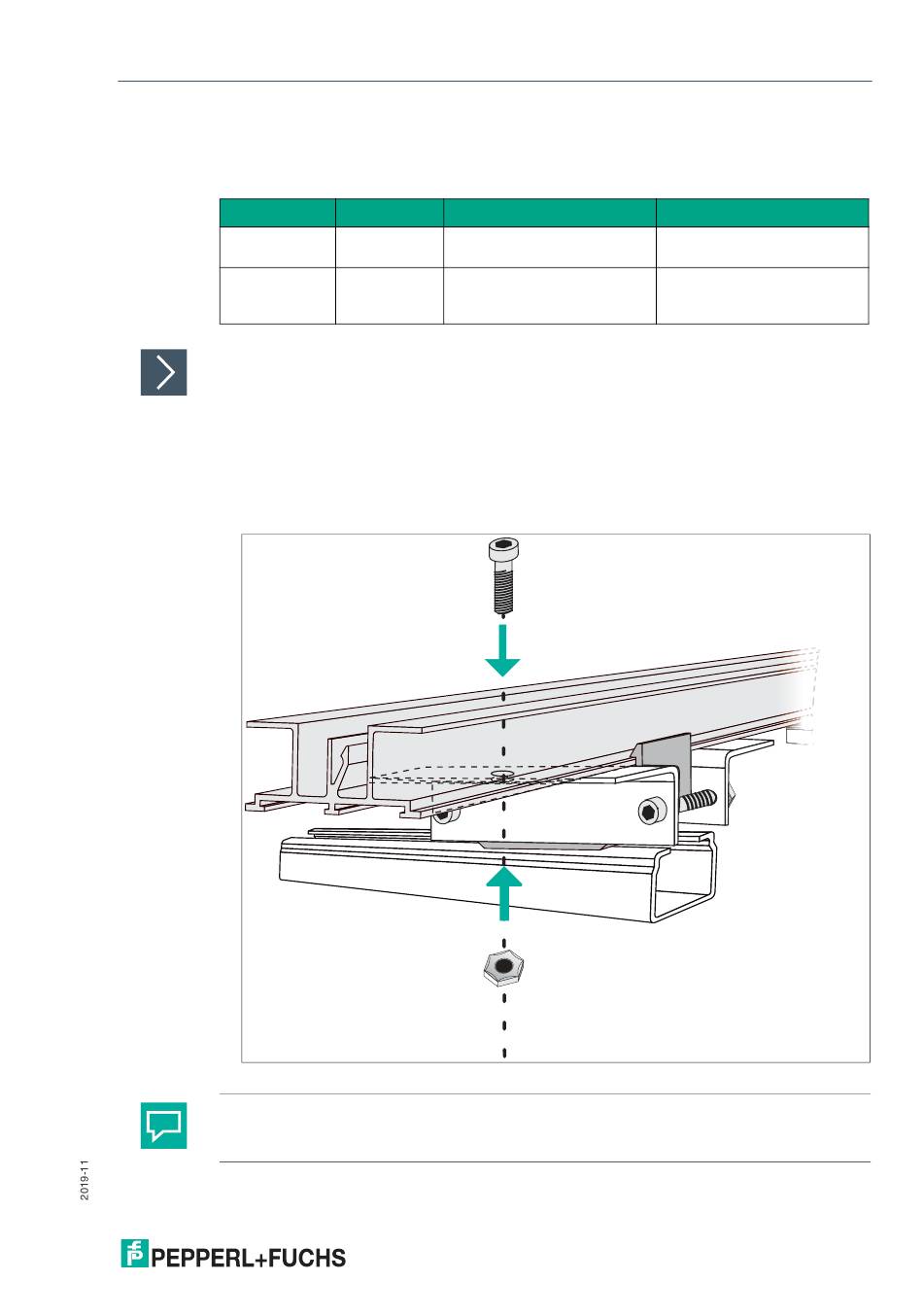

Abbildung 6.26Montage des Arretierwinkels
Tipp
Bei vertikaler Montage sichern Sie das Alu-Profil durch einen geeigneten Auflagewinkel
(bauseits).
Partnummer Funktion / Verwendung
184048
Arretierwinkel für Aluminium-
Profilschienen
184049
Arretierwinkel für pulverbe-
schichtete Aluminium-Profil-
schienen
Material
Stahlblech, verzinkt
Stahlblech, verzinkt,
pulverbeschichtet
65
