Weg-Codier-System WCS
Codeschiene montieren
6.4.9
Integration WCS-Codeschiene in Schleifleitungen
In vielen Applikationen erfolgt die Übertragung der elektrischen Energie zum Fahrwagen über
Schleifleitungen. Pepperl+Fuchs bietet eine integrierte Lösung von Energieübertragung und
Wegmessung. Bei der Entwicklung der neuen Vahle-Schleifleitung VKS 10 wurde diese Anfor-
derung berücksichtigt. Die VKS 10 ist flexibel hinsichtlich der Leiteranzahl und -querschnitte
und ermöglicht eine kostengünstige Integration der WCS-Codeschiene in den Kunststoff-
Grundkörper der Schleifleitung.

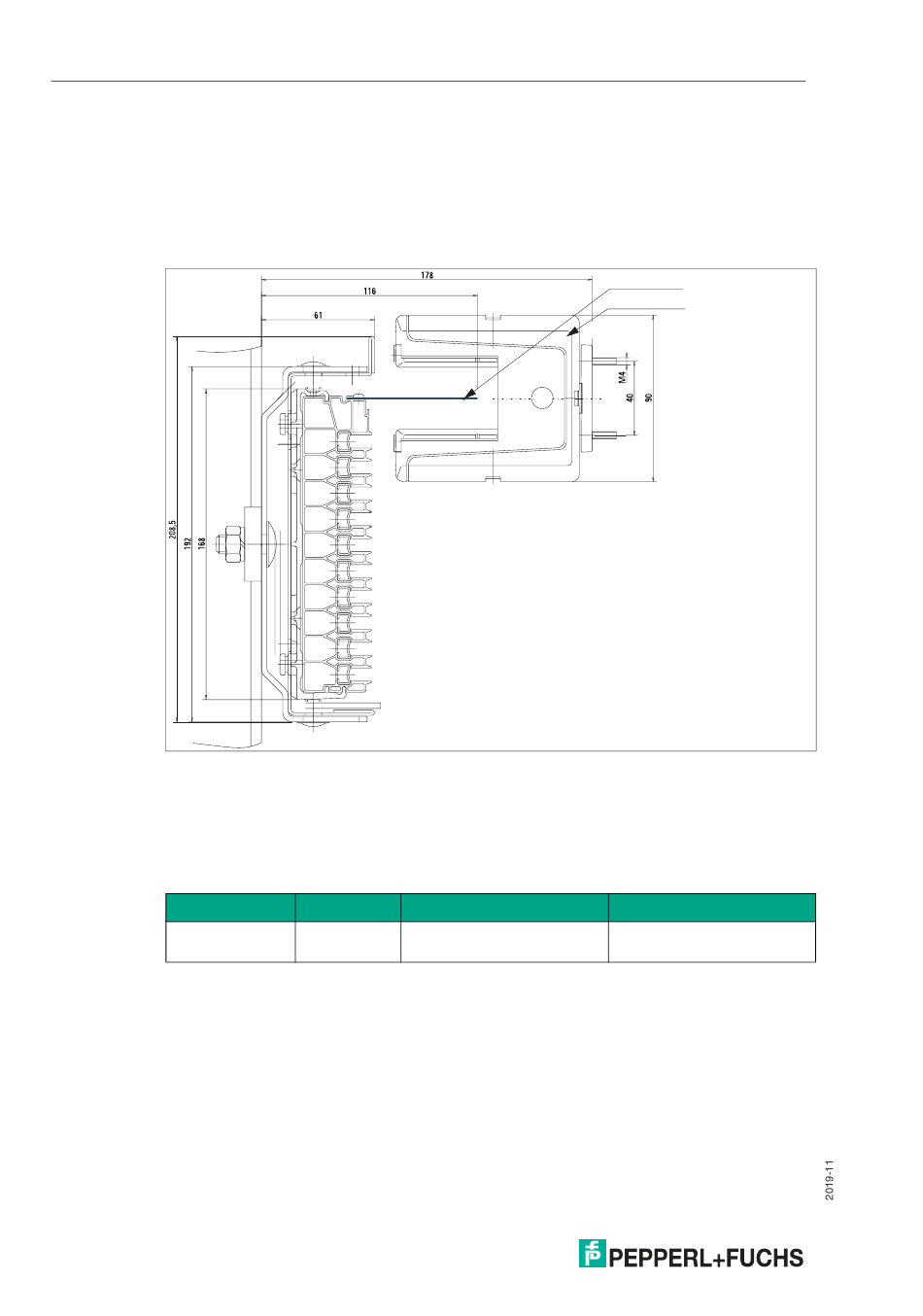

Abbildung 6.20Integration Codeschiene WCS3-CS70-L2 in Vahle-Stromschiene VKS 10
Für die Montage der WCS3-Codeschiene in das VKS 10-System ist eine spezielle Befesti-
gungslochung und damit eine spezielle Codeschiene notwendig. Die Laminat-Codeschiene
zeichnet sich durch eine hohe Flexibilität und Einreißfestigkeit aus. Durch den Einsatz der
Codeschiene ist die Reproduzierbarkeit der Ortskoordinate garantiert, unabhängig von den
jeweiligen Umgebungsbedingungen. Durch das beim WCS verwendete Durchlichtverfahren ist
die zuverlässige Systemfunktion auch bei sehr rauer Industrieumgebung gewährleistet.
Bezeichnung
WCS3-CS70-L2 184070
Für Produktinformation zum VKS 10 siehe www.vahle.de.
54
Partnummer Funktion / Verwendung
Codeschiene mit Vahle-VKS-
Lochung
WCS3-CS70-L2
WCS3B-Lesekopf
Material
Polyester-Laminat
