Weg-Codier-System WCS
Instandhaltung
5.
Damit die Codeschienen nicht gegeneinander verrutschen, klemmen die
aufeinanderliegenden Teile fest (verwenden Sie dazu z.B. eine Schraubzwinge).
6.
Verschweißen Sie die beiden Codeschienen, z.B. mit einem Schutzgas-Schweißgerät an vier
Stellen miteinander.
7.
Setzen Sie die reparierte Codeschiene wieder in das Aluminium-Profil ein und drücken Sie die
Befestigungsschnur wieder ein.
7.3.2

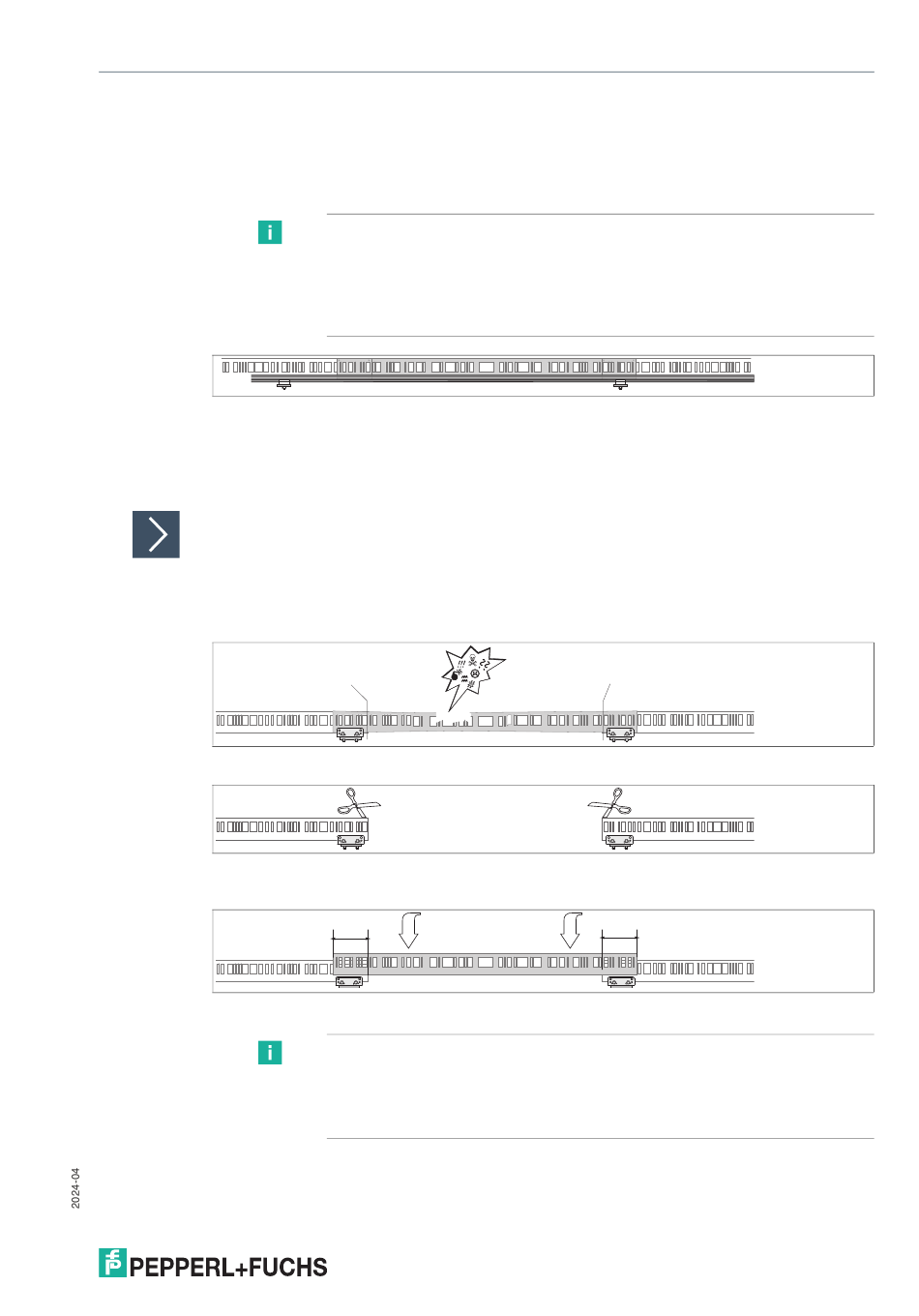

WCS-Edelstahl-Codeschiene (Befestigungswinkelsystem)

Beschädigtes Teil ersetzen
1.
Bestellen Sie die Ersatzcodeschiene mit Angabe der Anfangs- und Endposition sowie 10
Doppel-Hohlnieten (WCS-CS-RV) zum Verbinden der Ersatzcodeschiene mit der bestehenden
Codeschiene.
2.
Ermitteln Sie die Positionswerte vor und hinter der beschädigten Stelle.
3.
Schneiden Sie das beschädigte Codeschienenstück mit einer Blechschere heraus. Richten
und entgraten Sie die Schnittkanten.
4.
Passen Sie die Ersatzcodeschiene in die vorhandene Codeschiene ein.
Hinweis!
Alternativ können Sie die Codeschienen auch durch Blindnieten miteinander
verbinden. Die Blindnieten können nur an den oberen Rändern der
Codeschienen angebracht werden, weil sie nicht in die V-Nut des
Aluminiumprofils passen. Der Bohrdurchmesser hängt von den verwendeten
Blindnieten ab. Die Nietenköpfe dürfen nicht in die Codierung ragen.
Start
ca. 10cm
Hinweis!
Die "alte" und die "neue" (Ersatz)Codeschienen müssen sich jeweils um ca. 10
cm überlappen, so dass die Lochmuster der beiden Schienenstücken
deckungsgleich aufeinander passen. Größere Überstände werden
abgeschnitten.
End
ca. 10cm
75
