Weg-Codier-System WCS
Lesekopf montieren
Beschreibung
Lesekopf mit RS-485-Schnittstelle, mit Schutzgehäuse, rechter
Kabelabgang, mit Option Heizung
Lesekopf mit SSI-Schnittstelle, mit Schutzgehäuse, rechter
Kabelabgang, mit Option Display, mit Option Heizung
Hinweis!
Weitere Varianten finden Sie unter www.pepperl-fuchs.com oder auf Anfrage.
4.4
Outdoor-Schutzgehäuse montieren
Warnung!
Unsachgemäße Montage
Verletzungsgefahr bei unsachgemäßer Montage
•
Sorgen Sie vor Beginn der Arbeiten für ausreichenden Platz.
•
Gehen Sie mit scharfkantigen Bauteilen vorsichtig um und tragen Sie immer Sicherheits-
handschuhe.
•
Sichern Sie hängende Bauteile vor der Montage gegen Herabfallen.

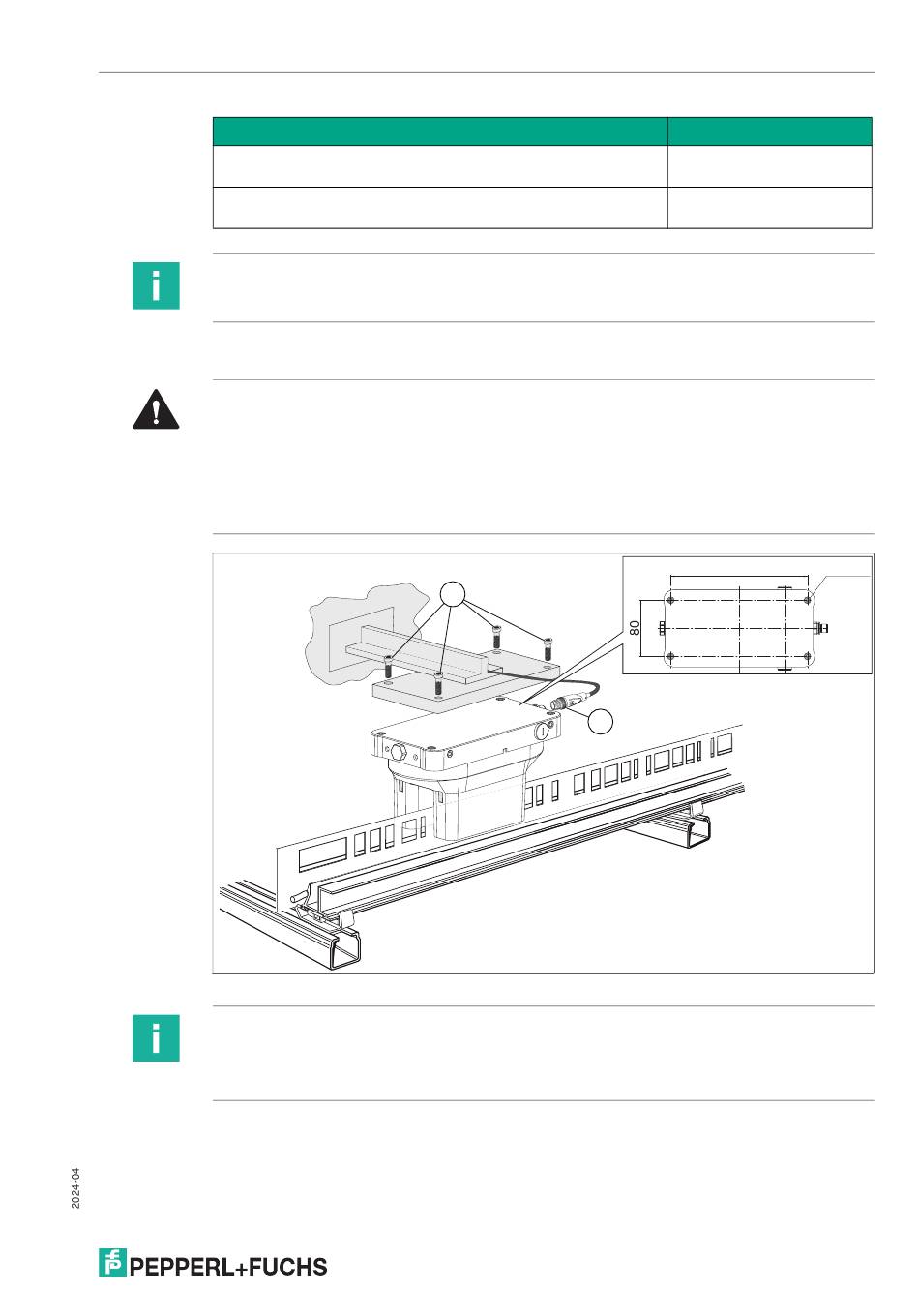

Abbildung 4.9
Hinweis!
Montagerichtung
Montieren Sie den Lesekopf so, dass der elektrische Gerätestecker in Richtung der
aufsteigenden Positionswerte auf der Codeschiene zeigt.
1
Überblick
Produktbezeichnung
WCS3B-LS221H-OR
WCS3B-LS311DH-OM
195
2
M6 (4x)
23
