6.9 Mit Steckerverriegelung, Verriegelungsrückmel-
dung und externer Freigabe
Case B: Die Stromtragfähigkeit des Kabels und der Stecker werden ermittelt (DIP 1 = ON).
Automatische Verriegelung (DIP 4 = ON) mit Verriegelungsoption 1: Aktor DC-Motor
(DIP 5 = ON) und Verriegelungsrückmeldung über den digitalen Eingang LD (DIP 6 = ON)
Die jeweiligen Schaltzeiten des Aktors werden über den Webserver gesetzt (siehe „Reiter
Configuration" auf Seite 74).
Ladefreigabe durch den Schalter über digitalen Eingang EN (DIP 7 = ON)
Der Ladevorgang startet automatisch, wenn der Eingang EN auf 24 V liegt, am Eingang LD
die Verriegelung angezeigt wird, eine korrekte Verbindung zum Fahrzeug vorliegt und nach-
dem Status C oder D erkannt wurde.
24 V
U
in
0 V
230 V
L, L1-L3
N
PE
a

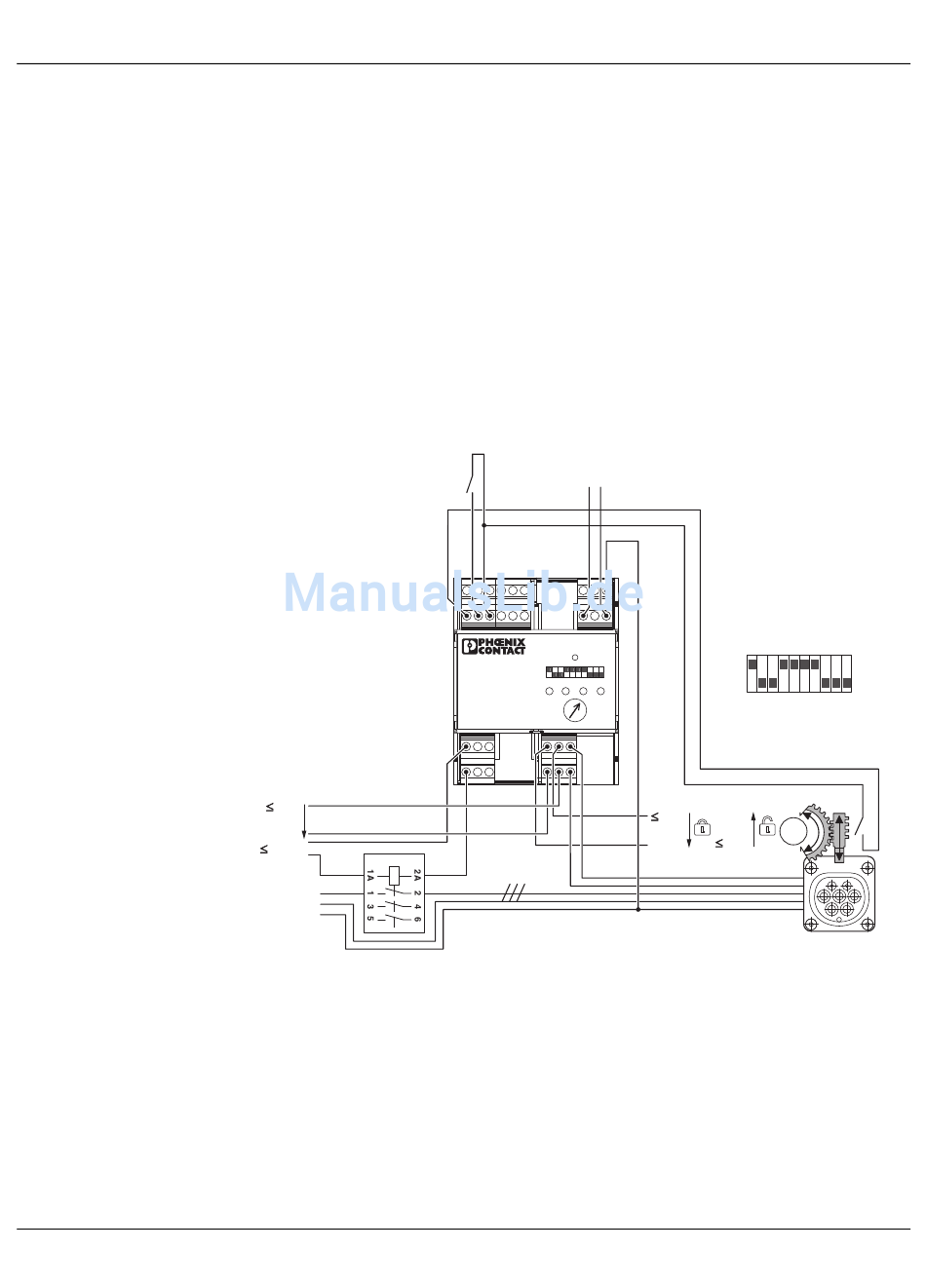

Bild 6-9 Ladevorgang mit Steckerverriegelung, Verriegelungsrückmeldung und
externer Freigabe
a Lastschütz
b Ladevorgang ermöglichen
f Buchse an der Ladesäule mit Elektromotor-Verriegelung und Rückmeldung
N,L
b
ML XR GND ER LR GND A B PE
LD EN 24V VR CR 24Va N L
RESET
1 2 3 4 5 6 7 8 9 10
POWER ERROR CONNECT READY
20
16 32
EV Charge Control
13 63
PRESET
IEC 61851-1
CHARGE
10 70
CURRENT
Mode 3
6 80
Dig
C2 V2 R2 R1
PX
C1 V1 R4 R3 CP
ON
1
24 V 0 V
M
0 V 24 V
104924_de_02
OFF
10
f
