Ladeablauf 6 - Phoenix Contact EV Charge Control Anwenderhandbuch

104924_de_02
7.6

Ladeablauf 6

"Case B" mit automatischer Verriegelung (DIP 4) und Verriegelungsmechanismus
Option 1 (Impuls, DIP 5)
DIP 4 = ON: Es erfolgt eine Verriegelung.
DIP 9 = OFF: Die Verriegelung ist automatisch.
DIP 5 = ON: Es ist die Verriegelungsoption 1 (Aktor DC-Motor) ausgewählt. Zur Verriege-
lung wird ein positiver Impuls am Verriegelungsausgang R2-R1 ausgegeben. Zur Entriege-
lung wird ein negativer Impuls erzeugt.
EV Charge Control
IEC 61581-1
Mode 3
CP
12V
9V
6V
3V
0V
-12V
PP[ Ω]
∞
1500
680
220
100
0
ML
1
0
XR
1
0
LD
1
0
EN
1
0
ER
1
0
LR
1
0
VR
1
0
CR
1
0
PW
1
0
ER
1
0
CN
1
0
RD
1
0
C1/C2
1
0
V1/V2
1
0
R1-R2
V
in
0
-V
in
S S S
1 2 3

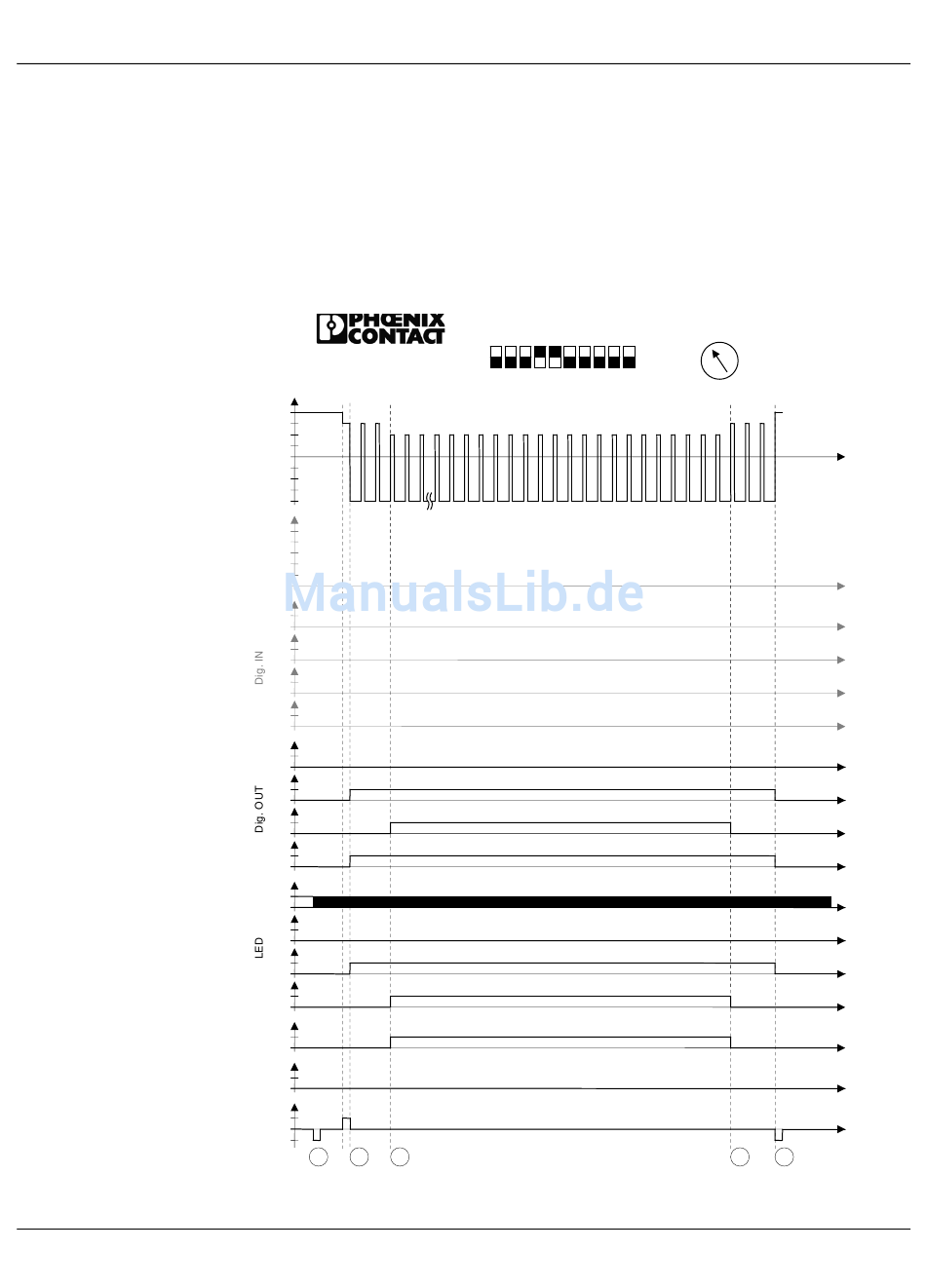

Bild 7-6 Ladeablauf 6
Ablaufdiagramme Ladevorgang
ON
OFF
1 2 3 4 5 6 7 8 9 10
16 20
32
13 63
10 70
6 80
Dig
S S
4 5
