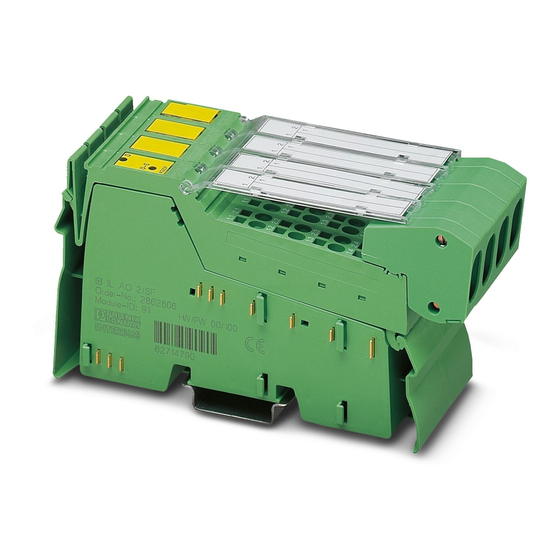

IB IL AO 4/8/U/BP ...
Inline-Klemme
mit acht analogen Spannungsausgängen
AUTOMATIONWORX
Datenblatt
7082_de_03

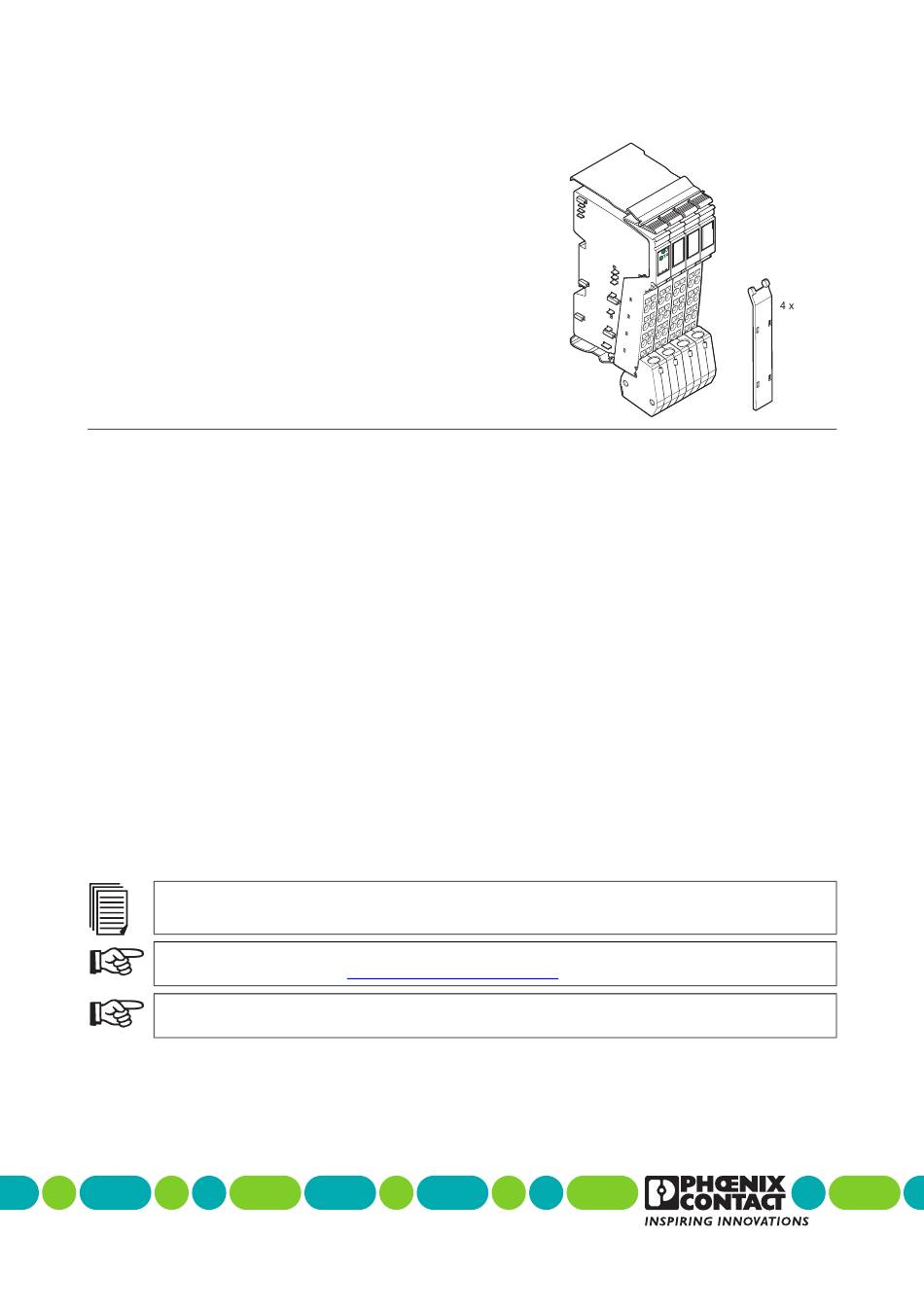

1
Beschreibung
Die Klemme ist zum Einsatz innerhalb einer Inline-Station
vorgesehen. Mit dieser Klemme steht Ihnen ein achtkanali-
ges Ausgangsmodul zur Ausgabe von analogen
Spannungs-Standardsignalen zur Verfügung.
Die Darstellung der Ausgabewerte erfolgt über 16- oder
8-Bit-Werte.
Dieses Datenblatt ist nur gültig in Verbindung mit dem Anwenderhandbuch IL SYS INST UM oder dem Inline-
Systemhandbuch für Ihr eingesetztes Bussystem.
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Datenblatt gilt für die auf Seite 3 aufgelisteten Klemmen.
© PHOENIX CONTACT - 03/2007
Merkmale
•
Acht analoge Signalausgänge
•
Anschluss der Aktoren in 2-Leitertechnik mit
Schirmanschluss
•
Kommunikation wahlweise über Prozessdaten oder
Parameterkanal (PCP)
•
Konfiguration der Kanäle unabhängig voneinander
über das Bussystem
•
Darstellung der Ausgabewerte in vier verschiedenen
Formaten möglich
•
Diagnose-Anzeige
www.download.phoenixcontact.de
zum Download bereit.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Phoenix Contact IB IL AO 4/8/U/BP-PAC
Inhaltszusammenfassung für Phoenix Contact IB IL AO 4/8/U/BP-PAC
-
Seite 1: Beschreibung
IB IL AO 4/8/U/BP ... Inline-Klemme mit acht analogen Spannungsausgängen AUTOMATIONWORX Datenblatt 7082_de_03 © PHOENIX CONTACT - 03/2007 Beschreibung Merkmale • Acht analoge Signalausgänge Die Klemme ist zum Einsatz innerhalb einer Inline-Station • Anschluss der Aktoren in 2-Leitertechnik mit vorgesehen. Mit dieser Klemme steht Ihnen ein achtkanali-... -
Seite 2: Inhaltsverzeichnis
Format IB IL (Default-Einstellung)........................ 17 15.2 Format IB ST..............................18 15.3 Format S7 kompatibel ..........................19 15.4 Format Normierte Darstellung........................20 16 Konfiguration und Übertragung der Analogwerte ..............17 PCP-Kommunikation ......................... 17.1 Objektverzeichnis............................22 17.2 Beschreibung der Objekte..........................23 7082_de_03 PHOENIX CONTACT... -
Seite 3: Bestelldaten
IB IL AO 4/8/U/BP ... Bestelldaten Produkte Beschreibung Artikel-Nr. Inline-Klemme mit acht analogen Ausgangskanälen für analoge Standard- IB IL AO 4/8/U/BP-PAC 2878036 Spannungssignale; komplett mit Zubehör (Stecker und Beschriftungsfelder), Übertragungsgeschwindigkeit: 500 kBit/s Inline-Klemme mit acht analogen Ausgangskanälen für analoge Standard-... -
Seite 4: Technische Daten
0,2mm bis 1,5 mm (starr oder flexibel), AWG 24 - 16 Schnittstelle Lokalbus Datenrangierung Übertragungsgeschwindigkeit IB IL AO 4/8/U/BP; IB IL AO 4/8/U/BP-PAC 500 kBit/s IB IL AO 4/8/U/BP-2MBD; IB IL AO 4/8/U/BP-2MBD-PAC 2 MBit/s Leistungsbilanz 500 kBit/s 2 MBit/s... - Seite 5 9 µs 28 µs = 10 nF (parallel) Ohmsch/kapazitive Last R = 2 kΩ / 71 µs 175 µs = 220 nF (parallel) Ohmsch/induktive Last R = 2 kΩ / 9 µs 19 µs = 3,3 mH (seriell) 7082_de_03 PHOENIX CONTACT...
-
Seite 6: Zulassungen
Leitungsgeführte Störgrößen Klasse 3 (Prüfspannung 10 V) < ±0,5 % nach EN 61000-4-6 / IEC 61000-4-6 Schnelle transiente Störungen (Burst) Versorgung 4 kV, Eingang 2 kV nach < ±0,5 % EN 61000-4-4 / IEC 61000-4-4 Zulassungen Die aktuellen Zulassungen finden Sie unter www.download.phoenixcontact.de. 7082_de_03 PHOENIX CONTACT... -
Seite 7: Lokale Diagnose- Und Status-Anzeigen Sowie Klemmpunktbelegung
2 MBit/s: weißer Streifen im Bereich der LED D Klemmpunktbelegung je Stecker Klemm- Signal Belegung punkte Spannungsausgang 1 Spannungsausgang 2 1.2, 2.2 – nicht belegt 1.3, 2.3 AGND Masse der Spannungs- ausgänge 1.4, 2.4 Schirm Schirmanschluss Bild 1 Die Klemme mit einem zugehörigen Stecker 7082_de_03 PHOENIX CONTACT... -
Seite 8: Internes Prinzipschaltbild
DC/DC-Wandler mit galvanischer Trennung Hardware-Überwachung Analogmasse, potenzialgetrennt zur Masse des Potenzialrangierers Microcontroller Die Erklärung für sonstige verwendete Symbo- Optokoppler le finden Sie im Anwenderhandbuch IL SYS INST UM oder dem Inline-System- handbuch für Ihr eingesetztes Bussystem. Digital-Analog-Wandler 7082_de_03 PHOENIX CONTACT... -
Seite 9: Potenzialtrennung
Seite 11 an. Analog-Klemmen auf! Falls das in Ihrer konkreten Anwendung nicht möglich ist und Sie Analog-Klemmen in einem Hauptkreis mit anderen Klemmen einsetzen, platzieren Sie die Analog-Klemmen hinter allen anderen Klemmen am Ende des Hauptkreises. 7082_de_03 PHOENIX CONTACT... -
Seite 10: Anschlussbeispiel
IB IL AO 4/8/U/BP ... Anschlussbeispiel Verwenden Sie zum Anschluss der Aktoren den Stecker mit Schirmanschluss. In Bild 4 ist der Anschluss schematisch (ohne Schirm- stecker) dargestellt. Anschluss von Aktoren Bild 4 Anschluss von zwei Aktoren 7082_de_03 PHOENIX CONTACT... -
Seite 11: Geschirmte Leitungen Über Den Schirmstecker Anschließen
Schirmanschluss liegen sollen. • Kürzen Sie das Schirmgeflecht auf 20 mm. (A) • Legen Sie das Schirmgeflecht nicht außen um den Au- ßenmantel. (B) • Entfernen Sie die Schutzfolie. • Isolieren Sie die Adern 8 mm weit ab. (B) 7082_de_03 PHOENIX CONTACT... - Seite 12 Stecken Sie einen Schraubendreher so weit in den Be- tätigungsschacht des entsprechenden Klemmpunktes, dass Sie den Leiter in die Öffnung der Feder stecken können. Phoenix Contact empfiehlt den Schraubendreher SZF 1-0,6X3,5 (Art.-Nr. 1204517). • Stecken Sie den Leiter ein. Ziehen Sie den Schrauben- dreher aus der Öffnung.
-
Seite 13: Programmierdaten/Konfigurationsdaten
Über das Ausgangs-Prozessdatenwort OUT1 konfigurieren Sie die Kanäle der Klemme. Wenn Sie die Konfiguration ändern, wird der betreffende Kanal neu initialisiert. Ist die Konfiguration ungültig, wird im Sta- tuswort eine entsprechende Fehlermeldung ausgegeben. Die Konfigurationseinstellung wird nur flüchtig gespeichert. 7082_de_03 PHOENIX CONTACT... -
Seite 14: Ausgangswort Out1 (Steuerwort)
Belegung der Ausgangsworte beim Kommando „Ausgabe an Kanal 1 bis 8 in 8-Bit-Auflösung“ Wort OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 Byte 5100 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal 8 7082_de_03 PHOENIX CONTACT... -
Seite 15: Parameter In Ausgangswort Out1
Format S7 kompatibel (15 Bit + Vorzeichen) Format Normierte Darstellung Bit 3 bis Bit 0: Code Ausgabebereich dez. bin. 0000 0 V bis 10 V 0001 ±10 V 0010 0 V bis 5 V 0011 ±5 V 0100 Reserviert 1111 7082_de_03 PHOENIX CONTACT... -
Seite 16: Eingangs-Prozessdatenworte In
Die gespiegelten Ausgabewerte, die Konfiguration oder die Firmware-Version werden entsprechend der Konfiguration über die Prozessdaten-Eingangsworte IN2 bis IN5 zur Anschaltbaugruppe oder zum Rechner übertragen. Beim Steuerwort 3C00 liefert IN2 die Firmware-Version und die Modulkennung. Beispiel: Firmware-Version 1.23: Belegung (hex) Bedeutung Firmware-Version 1.23 Modulkennung 7082_de_03 PHOENIX CONTACT... -
Seite 17: Formate Zur Darstellung Der Ausgangsdaten
FFFF -333,33 µ -166,67 µ 8AD0 -30000 -10,0 -5,0 8100 -32512 -10,837 -5,419 80FF bis 8000 -32768...-32513 HOLD HOLD HOLD HOLD (ohne 8001 und 8080) 8001 -32767 +10,837 +10,837 +5,419 +5,419 Overrange 8080 -32640 -10,837 -5,419 Underrange 7082_de_03 PHOENIX CONTACT... -
Seite 18: Format Ib St
9,9976 9,9976 4,9988 4,9988 7FF8 32760 9,9976 9,9976 4,9988 4,9988 4000 16384 5,0000 5,0000 2,5000 2,5000 0008 0,002441 0,002441 0,001221 0,001221 0000 FFF8 -0,002441 -0,001221 C000 -16384 -5,0000 -2,5000 8008 -32760 -9,9976 -4,9988 ≥8000 -32768 -9,9976 -4,9988 7082_de_03 PHOENIX CONTACT... -
Seite 19: Format S7 Kompatibel
+180,845 µ FFFF -361,69 µ -180,845 µ E501 -6911 -2,4996 -1,2498 E500 -6912 -2,5000 -1,2500 AF00 -20736 -7,5000 -3,7500 9400 -27648 -10,0000 -5,0000 93FF -27649 -10,0004 -5,0002 8101 -32511 -11,7589 -5,8800 8000 bis 8100 -32768 bis -32512 7082_de_03 PHOENIX CONTACT... -
Seite 20: Format Normierte Darstellung
-10837 -10,837 -5,419 D5AA bis 8100 -10838 bis -10,837 -5,419 -32512 80FF bis 8000 -32768 bis HOLD HOLD HOLD HOLD (ohne 8001 und -32513 8080) 8001 -32767 +10,837 +10,837 +5,419 +5,419 Overrange 8080 -32640 -10,837 -5,419 Underrange 7082_de_03 PHOENIX CONTACT... -
Seite 21: Konfiguration Und Übertragung Der Analogwerte
OUT4 = Analogwert Kanal 7 werte für Kanal 5 Worten erforderlich. OUT5 = Analogwert Kanal 8 bis 8 OUT1 = 0900 Ausgabe der Ana- logwerte für Kanal 5 bis 8 Warten bis IN1 = 0900 Warten auf Bestätigung 7082_de_03 PHOENIX CONTACT... -
Seite 22: Pcp-Kommunikation
Objekt-Name Rechte 0080 Array of Unsigned 16 Konfiguration der Klemme Config Table rd/wr 0085 Array of Unsigned 16 Analogwerte der Kanäle Analog Out Values rd/wr Anzahl der Elemente Lesezugriff erlaubt Länge eines Elements in Byte Schreibzugriff erlaubt 7082_de_03 PHOENIX CONTACT... -
Seite 23: Beschreibung Der Objekte
Beispiel: Config-Table wird komplett beschrieben (Subindex 00) und der Eintrag für Kanal 6 ist ungültig. In diesem Fall ist Additional Error Code gleich 0630 Zusatzfunktionen in Element 9 (Systemeinstellungen): 0001 : Konfigurieren über Prozessdaten nicht verriegelt 0002 : Das Beschreiben des Objektes „ Analog Out Values“ wird zugelassen. 7082_de_03 PHOENIX CONTACT... - Seite 24 Analogwert Kanal 8 Length (Byte) Subindex 00 Subindex 01 bis 08 Data Analogwerte der Kanäle © PHOENIX CONTACT 03/2007 PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany 7082_de_03 Phone: +49-(0) 5235-3-00 • Fax: +49-(0) 5235-3-4 12 00 www.phoenixcontact.com...
