Grundlegende Informationen

104924_de_02
4.1

Proximity Plug / Signal PX

Proximity
Plug
Rc
PE

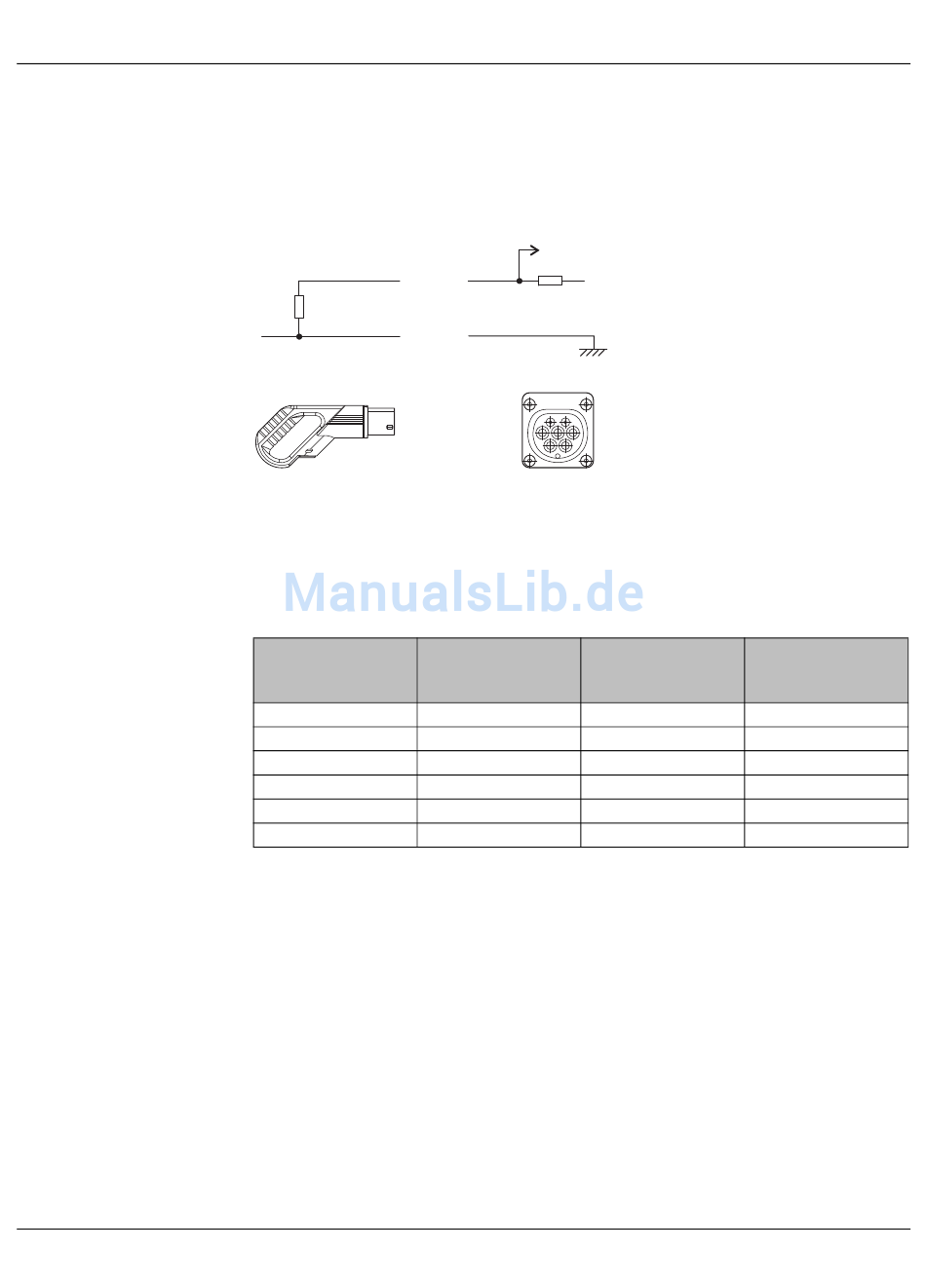

Bild 4-1

Beschaltung Proximity Plug

Die Stromtragfähigkeit wird durch den Widerstand Rc gekennzeichnet. Das Gerät misst
über das Signal PX (Proximity Plug) den Widerstandswert und ermittelt dadurch die Strom-
tragfähigkeit des angeschlossenen Steckers und Kabels. Die Codierung des zulässigen
Stromes zum Widerstandswert ist in der IEC 61581-1 geregelt.
Widerstandswert Widerstandswert
Rc nach Norm gemessen
- <75 Ω
100 Ω 75 Ω ... 150 Ω
220 Ω 150 Ω ... 330 Ω
680 Ω 330 Ω ... 1000 Ω
1500 Ω 1000 Ω ... 2200 Ω
- >2200 Ω
Grundlegende Informationen
V+
Resultierende Registerwert für
Stromtragfähigkeit Webserver und
Modbus
Fehler 0XFFFF
63 (70) A 63
32 A 32
20 A 20
13 A 13
0 A 0
