6.5 Mit Steckerverriegelung und Verriegelungsrück-
meldung
Case B: Die Stromtragfähigkeit des Kabels und der Stecker werden über den Eingang PX
ermittelt (DIP 1 = ON).
Automatische Verriegelung (DIP 4 = ON) mit Verriegelungsoption 1: Aktor DC-Motor
(DIP 5 = ON) und Verriegelungsrückmeldung über den digitalen Eingang LD (DIP 6 = ON)
Die jeweiligen Schaltzeiten des Aktors werden über den Webserver gesetzt (siehe „Reiter
Configuration" auf Seite 74).
Der Ladevorgang startet automatisch, wenn am Eingang LD die erforderliche Verriegelung
angezeigt wird, eine korrekte Verbindung zum Fahrzeug vorliegt und nachdem Status C
oder D erkannt wurde.
24 V
U
in
0 V
230 V
L, L1-L3
N
PE
a

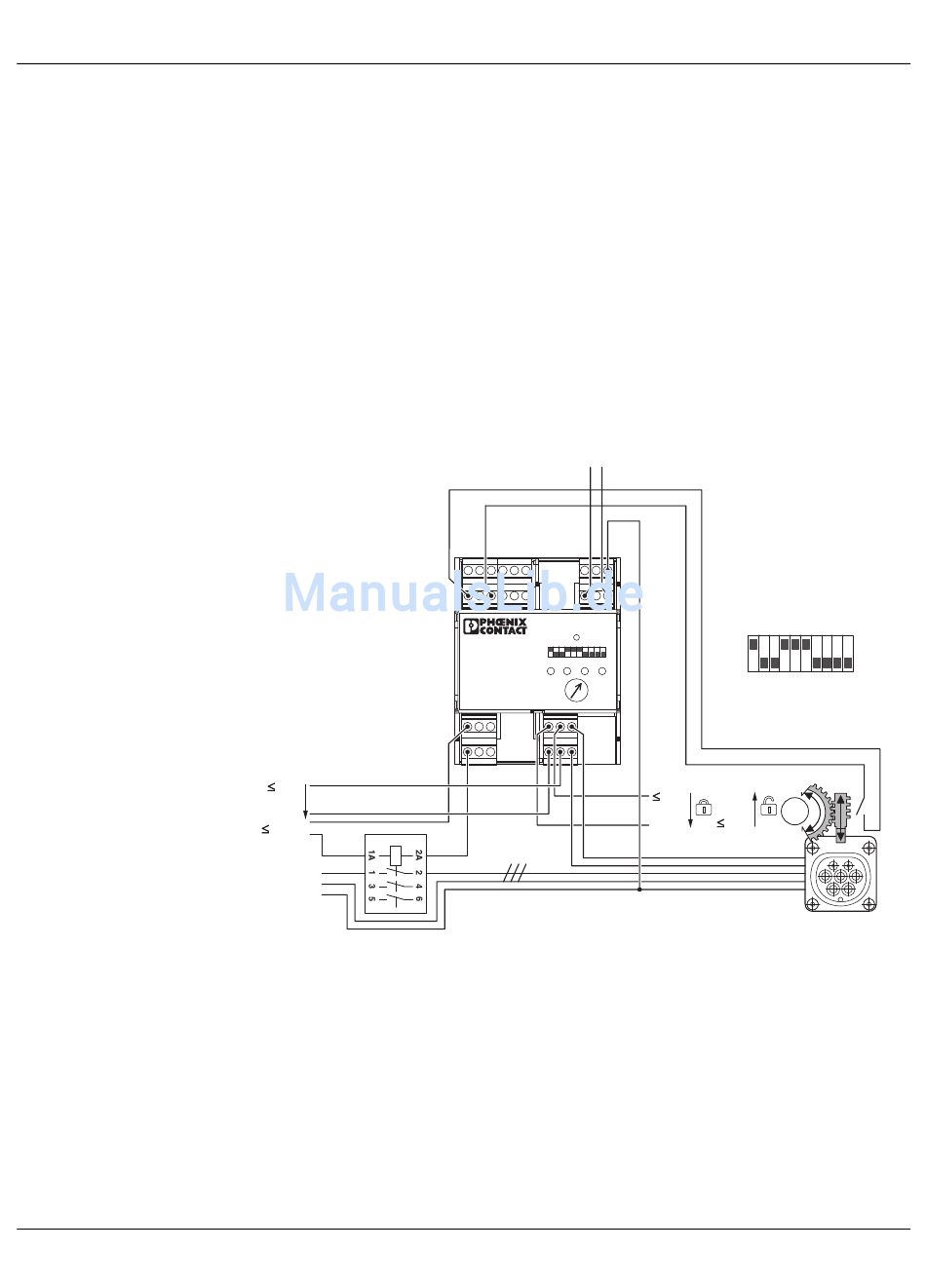

Bild 6-5 Ladevorgang mit Steckerverriegelung und Verriegelungsrückmeldung
