6.8 Mit Steckerverriegelung und Verriegelungsrück-
meldung
Case B: Die Stromtragfähigkeit des Kabels und der Stecker werden über den Eingang PX
ermittelt (DIP 1 = ON).
Automatische Verriegelung (DIP 4 = ON) mit Verriegelungsoption 0: Aktor Hubmagnet
(DIP 5 = OFF) und Verriegelungsrückmeldung über den digitalen Eingang LD (DIP 6 = ON)
Der Ladevorgang startet automatisch, wenn am Eingang LD die Verriegelung angezeigt
wird, eine korrekte Verbindung zum Fahrzeug vorliegt und nachdem Status C oder D
erkannt wurde.
24 V
U
in
0 V
230 V
L, L1-L3
N
PE
a

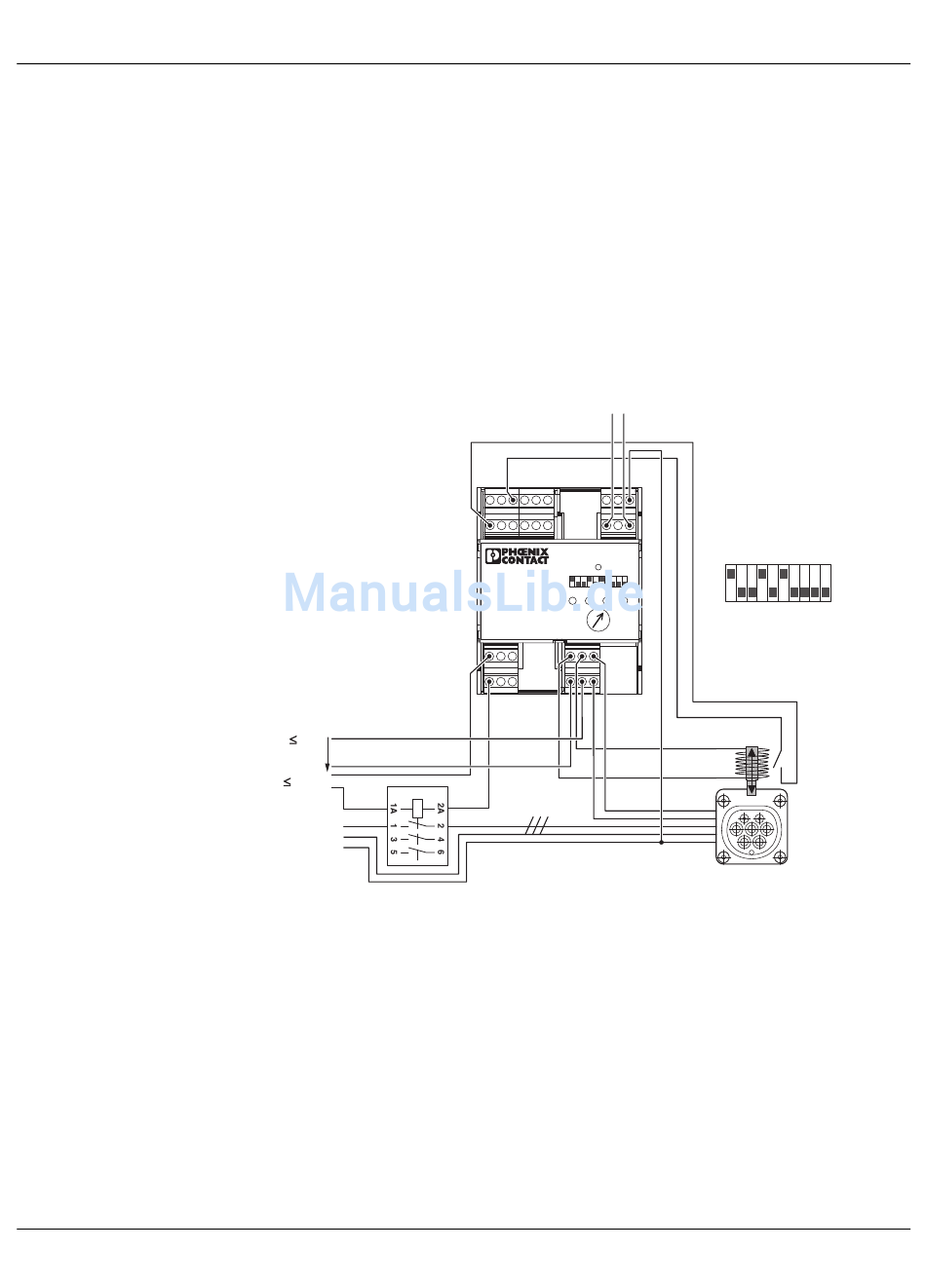

Bild 6-8 Ladevorgang mit Steckerverriegelung und Verriegelungsrückmeldung
a Lastschütz
e Buchse an der Ladesäule mit Hubmagnet-Verriegelung
N,L
ML XR GND ER LR GND A B PE
LD EN 24V VR CR 24Va N L
RESET
1 2 3 4 5 6 7 8 9 10
POWER ERROR CONNECT READY
20
16 32
EV Charge Control
13 63
PRESET
IEC 61851-1
CHARGE
10 70
CURRENT
Mode 3
6 80
Dig
C2 V2 R2 R1 PX
C1 V1 R4 R3 CP
Anschlussbeispiele
ON
OFF
1 10
e
PHOENIX CONTACT
