EV Charge Control
Auswertung der Nenntastverhält-
nisse durch das Fahrzeug [...]
96 % < Tastverhältnis≤ 97 %
Tastverhältnis> 97 %
Wenn das PWM-Signal zwischen 8 % und 97 % liegt, darf der maximale Strom die Werte, die vom PWM angezeigt werden,
nicht überschreiten, auch wenn das digitale Signal einen höheren Strom anzeigt.
26
PHOENIX CONTACT
Maximaler Strom, der vom Fahrzeug entnommen werden darf
80 A
Ladevorgang ist nicht erlaubt
4.6

Simplified Mode

V
b
R
e

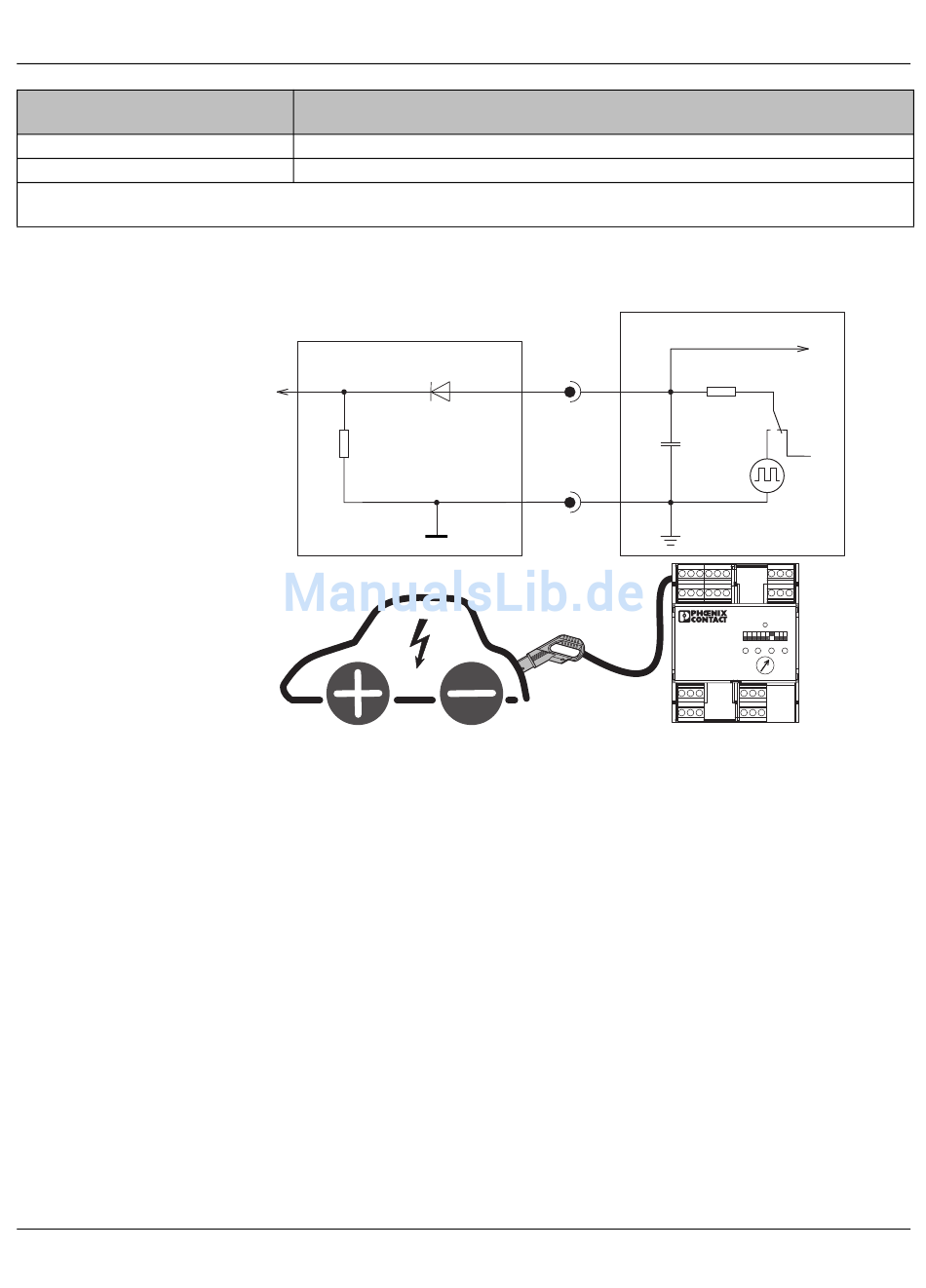

Bild 4-6

Beschaltung Simplified ControlPilot

Im Simplified Mode wird der Zwischenstatus B übersprungen. Die zulässige Ladestrom-
höhe wird auf 16 A begrenzt. Der Widerstandswert Re entspricht der Parallelschaltung der
Widerstände R2 und R3 aus dem Bild 4-2. Auch im Simplified Mode kann der Status C oder
D erreicht werden.
D1
Control Pilot
V
a
R1
S1
C
S
12 V
PWM
ML XR GND ER LR GND A B PE
LD EN 24V VR CR 24Va N L
RESET
1 2 3 4 5 6 7 8 9 10
POWER ERROR CONNECT READY
20
16 32
EV Charge Control
13 63 PRESET
IEC 61851-1
CHARGE
10 70
CURRENT
Mode 3
6 80
Dig
C2 V2 R2 R1 PX
C1 V1 R4 R3 CP
