ControlPilot / Signal CP

V
b
R3 R2
S2
Bild 4-2

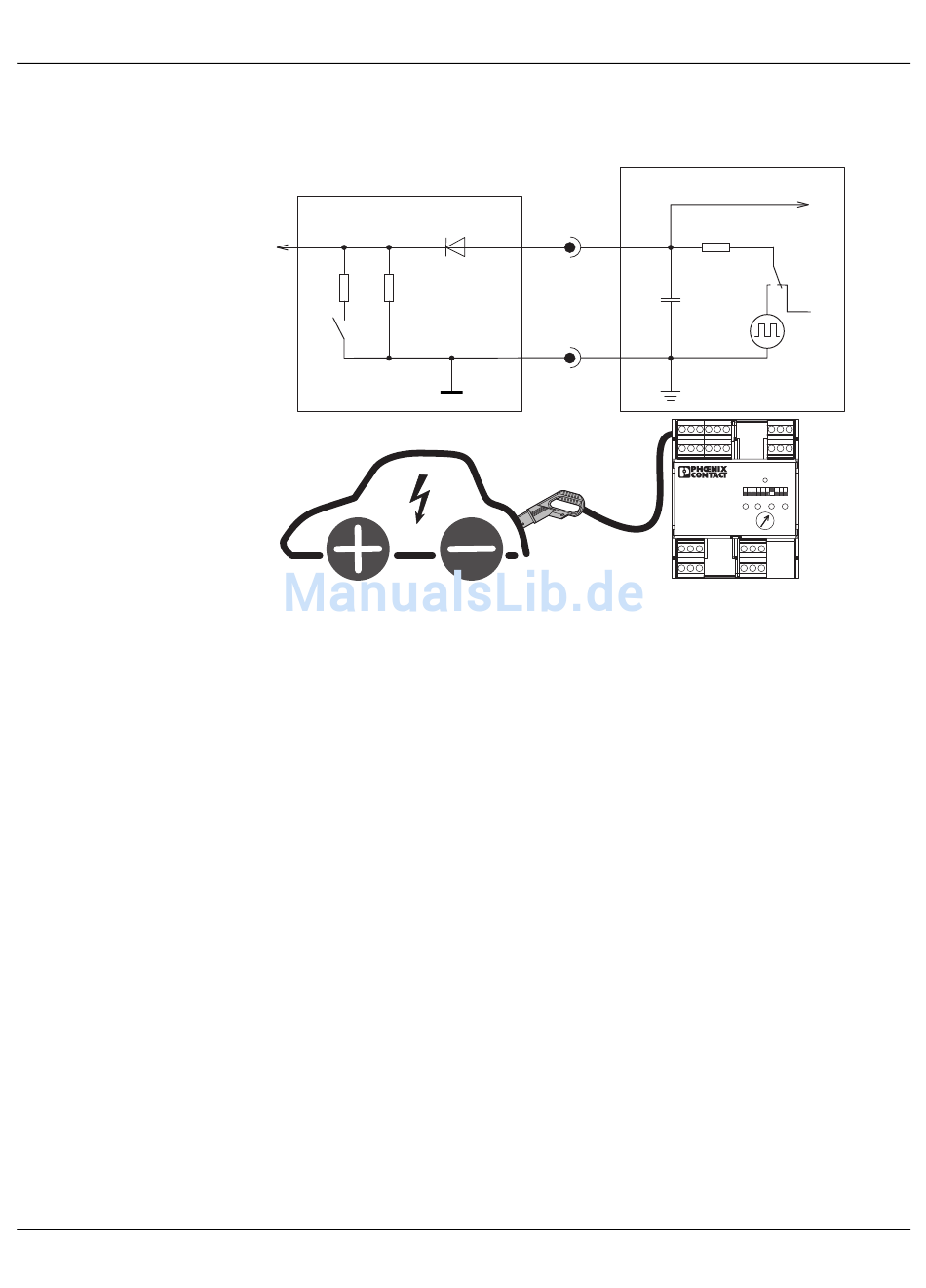

Beschaltung ControlPilot

Über das Signal CP (ControlPilot) gibt das Gerät den zulässigen Ladestrom als PWM-Sig-
nal codiert an das Fahrzeug. Das Fahrzeug signalisiert über die Spannungshöhe Va den ak-
tuellen Status.
Die Zuordnung der zulässigen Ladestromhöhe zur Pulsweite des PWM - Signales sowie die
Zuordnung der Spannungshöhe zu den Zuständen des Fahrzeugs ist in der IEC 61581-1
geregelt (siehe Tabelle in „Typischer Ladeablauf" auf Seite 25).
