3.3

Montage auf Tragschiene

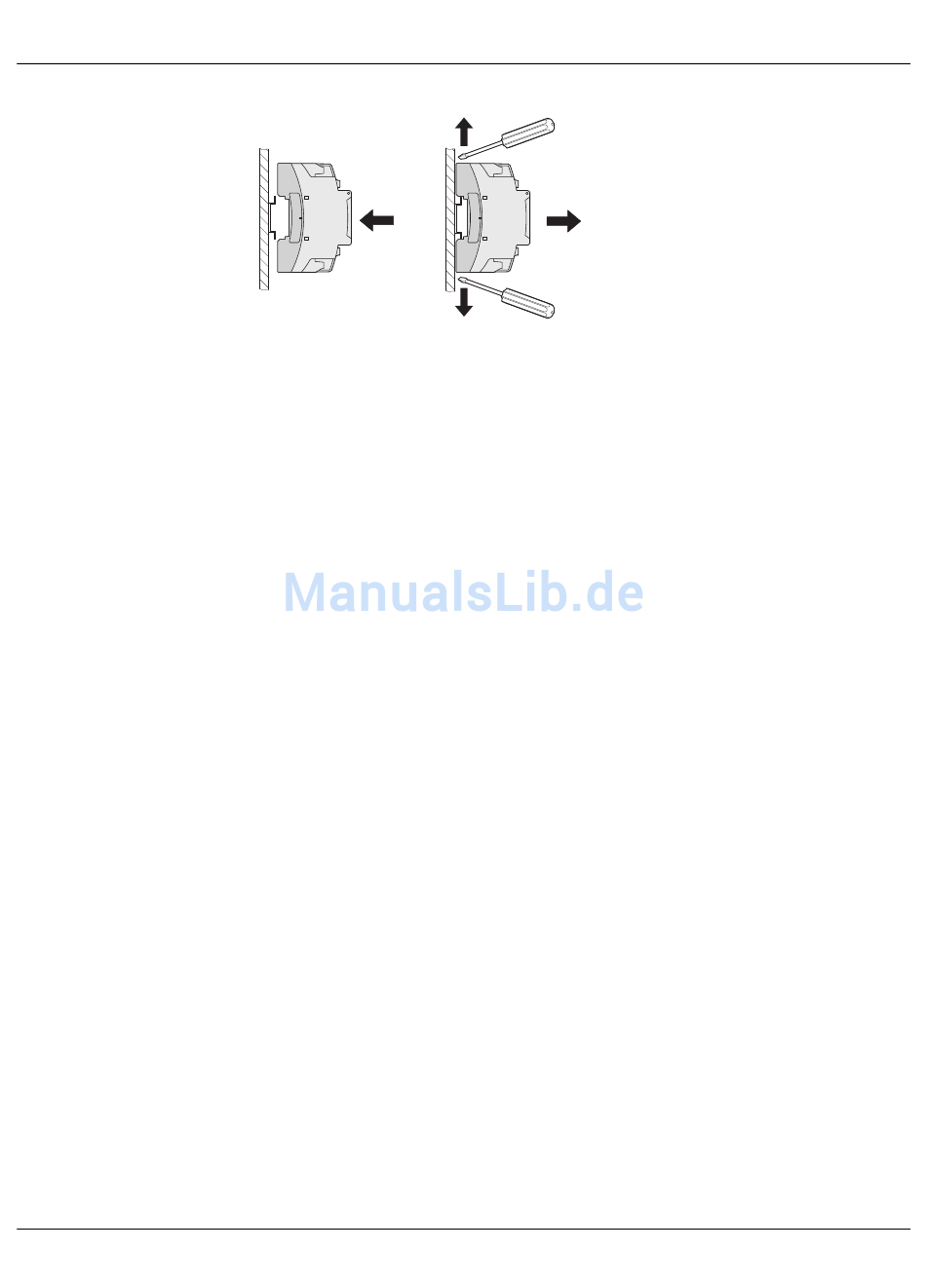

Bild 3-2

Montage

3.3.1 Montage
1. Setzen Sie das Gerät von oben auf die Tragschiene.
2. Drücken Sie das Gerät an der Front in Richtung der Montagefläche bis es hörbar ein-
rastet.
3.3.2

Demontage

1. Ziehen Sie mit einem Schraubendreher, Spitzzange o.ä. die Arretierungslasche nach
unten.
2. Winkeln Sie die Unterkante des Gerätes etwas von der Montagefläche ab.
3. Ziehen Sie das Gerät schräg nach oben von der Tragschiene ab.
3.3.3

Anschluss der Versorgungsspannung

Speisen Sie die Versorgungsspannung über die Klemmen 16 (N), 17 (L) und 15 (PE) in das
Gerät ein.
3.4

Konfiguration

Drehschalter Preset Charge Current (24): Stellen Sie den Wert des Default- bzw. Maxi-
malstroms so ein, dass die Anschlussleitungen zur Ladestation und die interne Verdrahtung
nicht überlastet wird. Bedenken Sie, dass der eingestellte maximale Stromwert über viele
Stunden auftreten kann. Erfolgt die Vorgabe des Ladestroms über die digitale Kommunika-
tion (Einstellung "Dig"), sollten Sie darauf achten, dass dem Fahrzeug über die serielle
Kommunikation kein höherer Strom übermittelt wird, als der durch die Installation zulässige
Maximalstrom.
Konfigurationsschalter (19) DIP 1 ... 10: Weitere Informationen zur Konfiguration finden
Sie in „Anschlussbeispiele" auf Seite 31 und „Ablaufdiagramme Ladevorgang" auf Seite 41.
Web-Oberfläche: Informationen zur Konfiguration und Statusabfrage des Webservers fin-
den Sie in „Webserver" auf Seite 67.
