6.3 Automatisch mit Abfrage der Stromtragfähigkeit
des Steckers / Kabels
Case B: Die Stromtragfähigkeit des Kabels und der Stecker werden über den Eingang PX
ermittelt (DIP 1 = ON).
– Option A: Ein Ladekabel mit einer Stromtragfähigkeit von 13 A oder 20 A wird
abgewiesen (DIP 2 = ON).
– Option B: Ein Ladekabel mit einer Stromtragfähigkeit von 13 A wird abgewiesen (DIP 2
und DIP 3 = ON).
Der Ladevorgang startet automatisch, wenn die Anforderungen bezüglich der Stromtragfä-
higkeit erfüllt sind (Option A / B), eine korrekte Verbindung zum Fahrzeug vorliegt und nach-
dem Status C oder D erkannt wurde.
230 V
L, L1-L3
N
PE
a

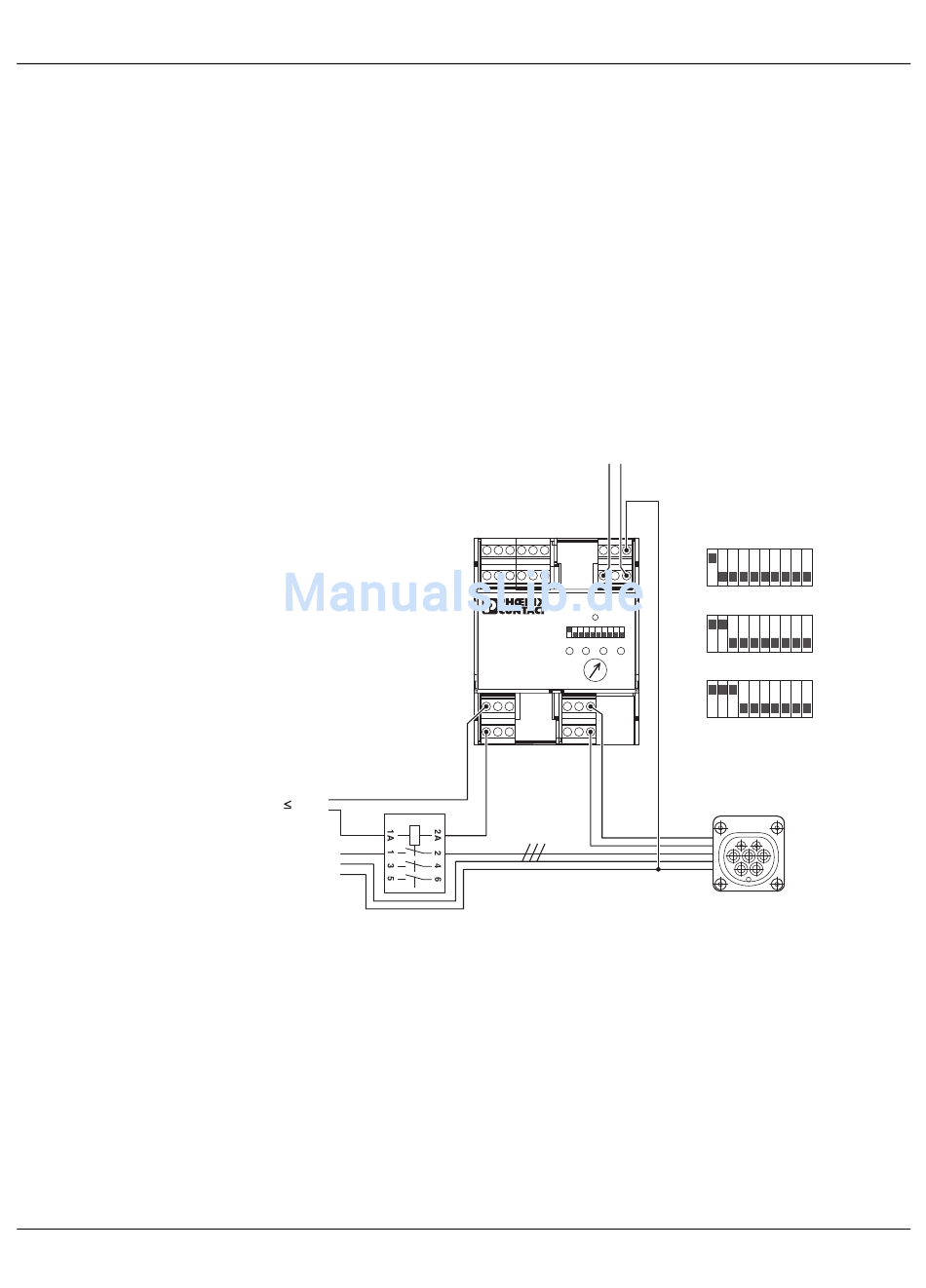

Bild 6-3 Automatischer Ladevorgang mit Abfrage der Stromtragfähigkeit des

Steckers / Kabels

a Lastschütz
