Die Beschaltung der Eingänge sind nur Beispiele. Die Eingänge mit Schaltern können
sowohl von der internen Spannungsquelle gespeist werden als auch von einer externen
24 V-Spannungsquelle, die GND als gemeinsamen Bezugspunkt nutzt. Die Eingänge
können auch von einer externen übergeordneten Steuerung mit 24 V-Ausgängen ange-
steuert werden. Auch hier ist GND als gemeinsamer Bezugspunkt vorzusehen.

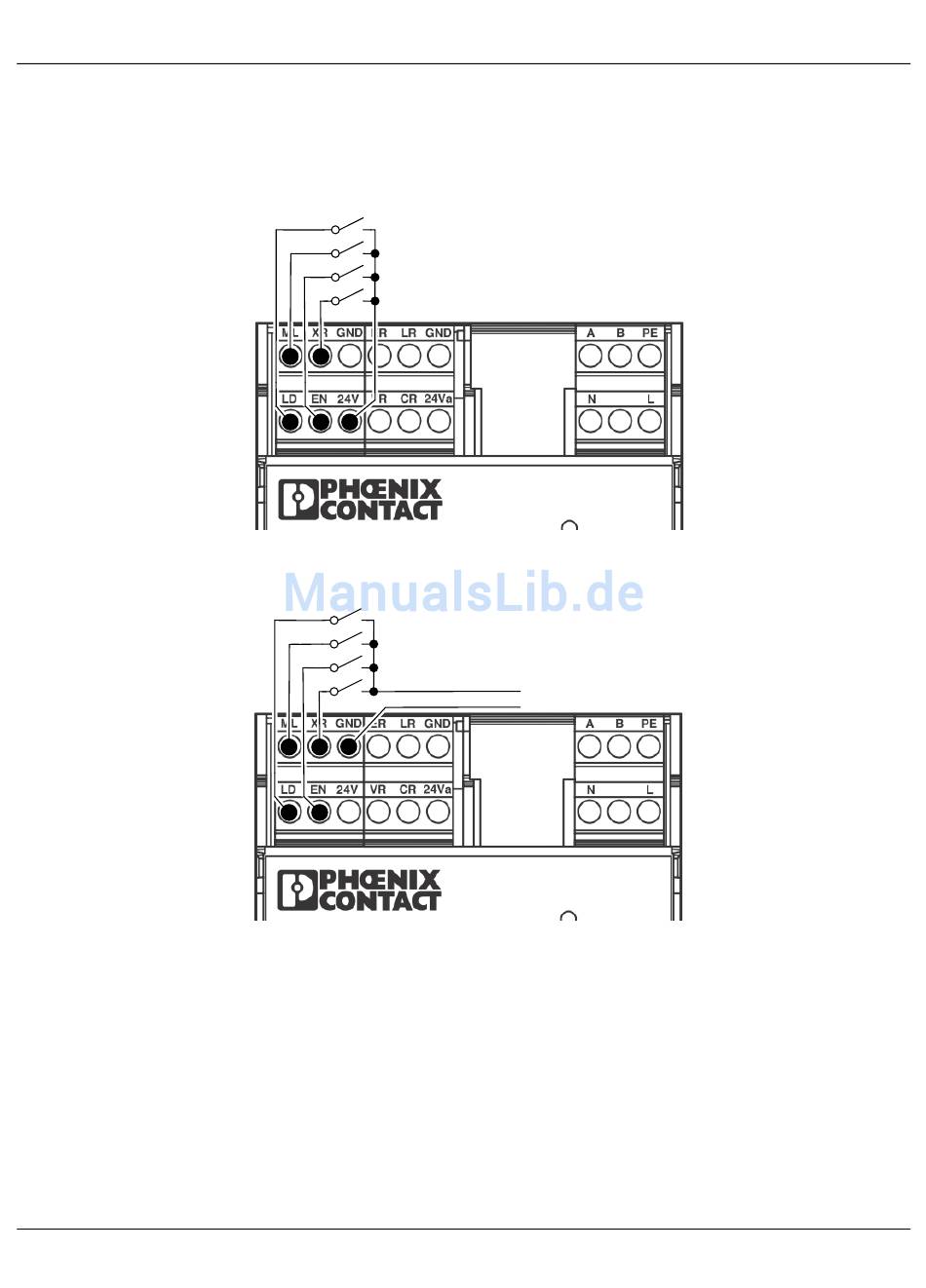

Bild 5-6 Eingänge an Schaltern mit interner Versorgung
Bild 5-7 Eingänge an Schaltern mit externer Versorgung
