6.2 Mit Freigabe über Register R10
Case C: Das Ladekabel ist fest angeschlossen (DIP 1 = OFF).
Ladefreigabe durch einen Schreibzugriff auf das Freigaberegister R10 über die Kommuni-
kationsschnittstelle oder den Webserver.
Der Ladevorgang startet automatisch, wenn im Register R10 eine 1 steht, eine korrekte Ver-
bindung zum Fahrzeug vorliegt und nachdem Status C oder D erkannt wurde.
230 V
L, L1-L3
N
PE
a

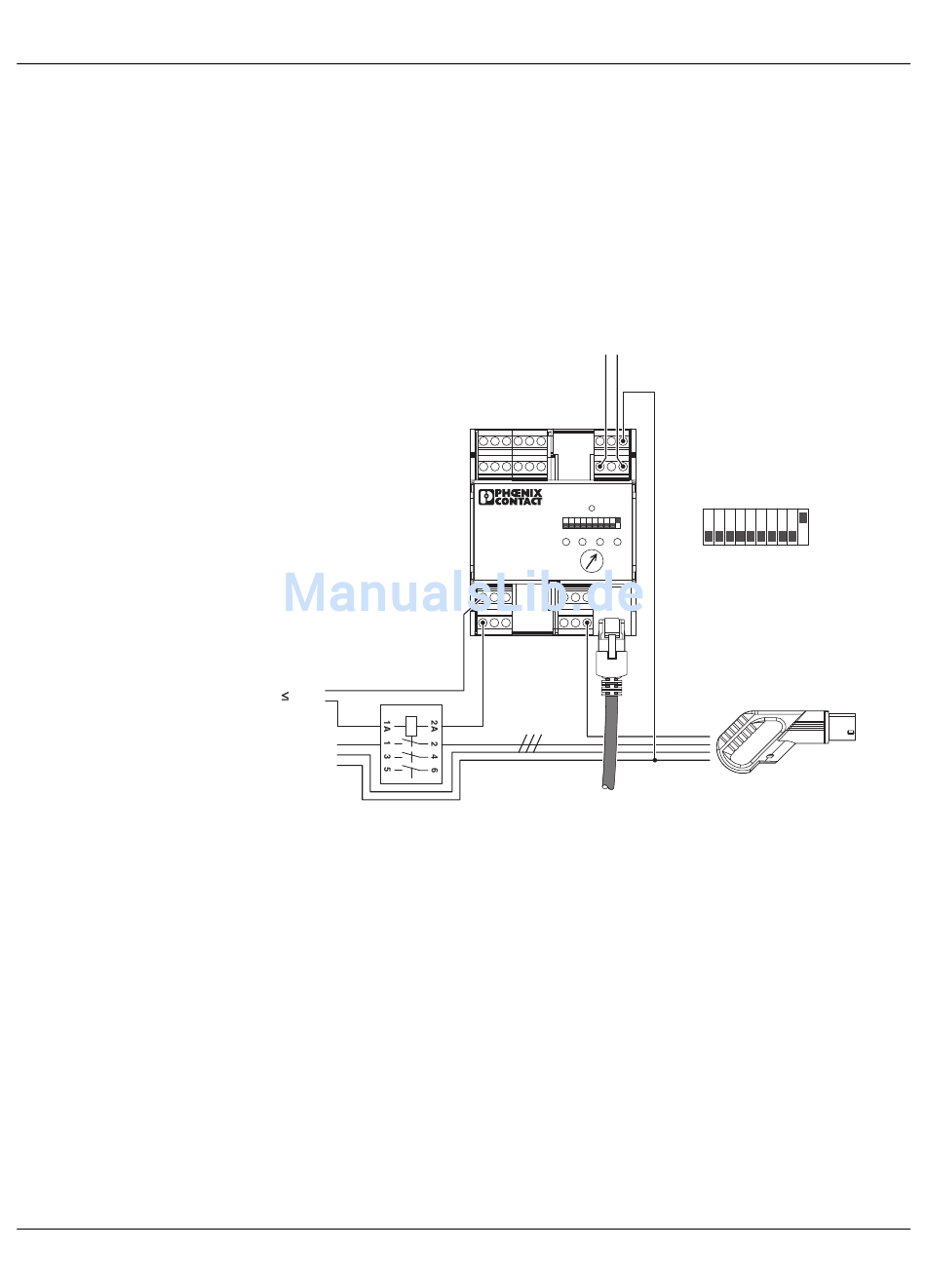

Bild 6-2 Ladevorgang mit Freigabe über Register R10
a Lastschütz
