Anschluss Verbraucher höherer Leistung (z. B. Lampen)
Über den Versorgungseingang V24a werden die Ausgangstufen mit der notwendigen
Spannung von 24 V DC versorgt. Die Ausgänge schalten im Status 0 gegen GND und im
Status 1 auf 24Va. GND ist intern mit PE verbunden. Beachten Sie die maximale Stromfes-
tigkeit von 600 mA pro Ausgang.
VR ER CR LR

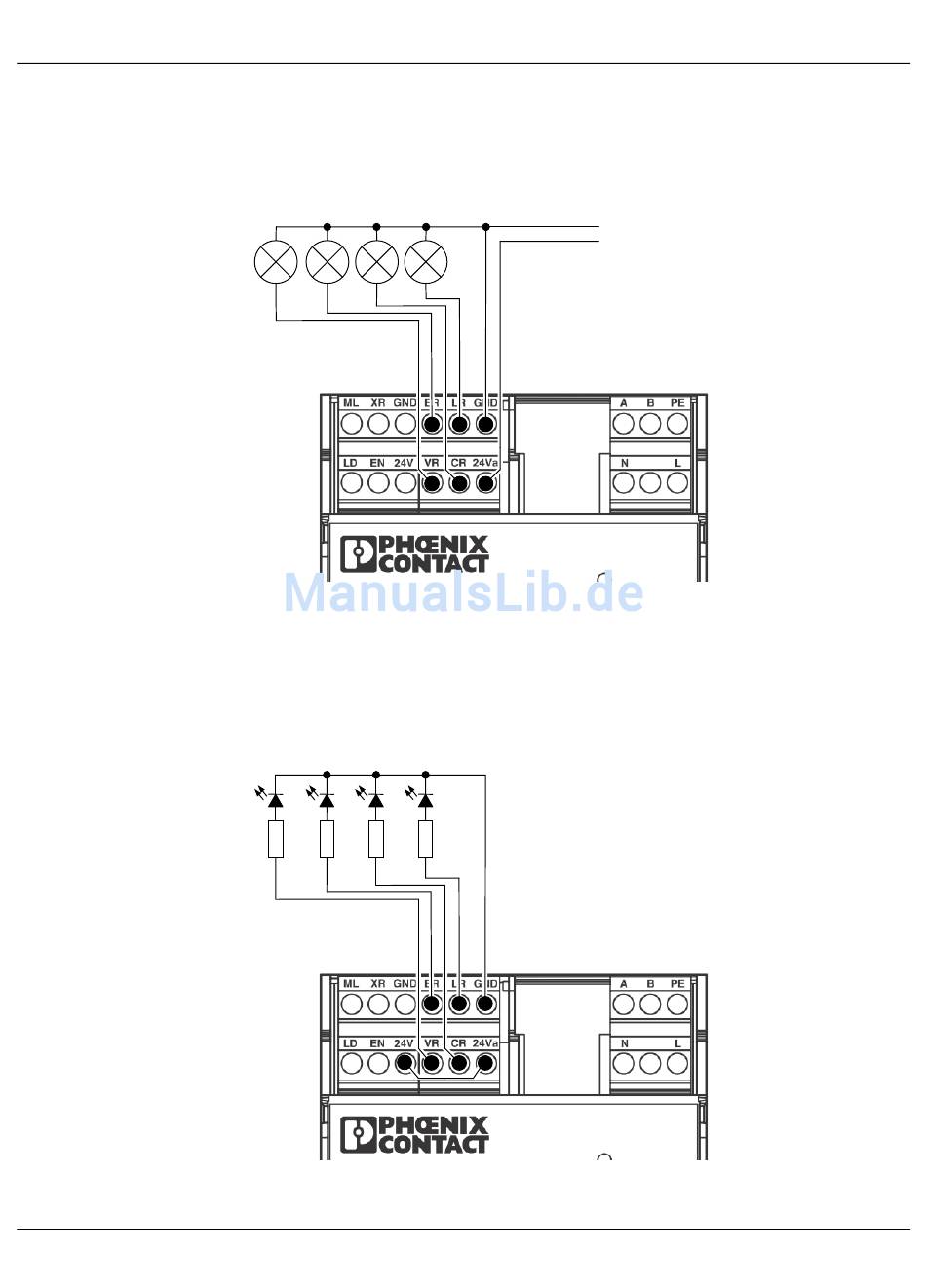

Bild 5-2

Ausgangsbeschaltung mit Lampen

Anschluss Verbraucher mit geringer Stromaufnahme (z. B. LEDs)
Über den Versorgungseingang V24a werden die Ausgangstufen mit der notwendigen
Spannung von 24 V DC aus dem Spannungsausgang 24V versorgt. Der Spannungsaus-
gang 24V kann mit maximal 100 mA belastet werden. Die Ausgänge schalten im Status 0
gegen GND und im Status 1 auf 24Va. GND ist intern mit PE verbunden.
VR ER CR LR
Bild 5-3

Ausgangsbeschaltung mit LEDs

GND
+24 V DC
