5

Beschaltungen

104924_de_02
Die Beschaltungen mit Lampen und LEDs sind nur Beispiele, Sie können auch andere Ver-
braucher (z.B. Optokoppler, Relais oder digitale Eingänge einer Steuerung) anschließen.
5.1 Ausgänge
Die Ausgänge schalten im Status 0 gegen GND und im Status 1 auf den Spannungseingang
24Va. An dem Spannungseingang 24Va muss eine Spannungsversorgung von 24 V DC
angelegt werden. Die Stromtragfähigkeit jedes Schalttransistors beträgt maximal 600 mA.
Die externe Spannungsversorgung muss an die angeschlossene Leistung angepasst sein.
ACHTUNG: Transistorschaden
In keinem Fall darf eine Versorgungsspannung an die Ausgänge angeschlossen werden,
da immer einer der Transistoren angesteuert ist und die Transistoren dadurch zerstört
werden.
V24a
S
G
D
D
G
S
GND

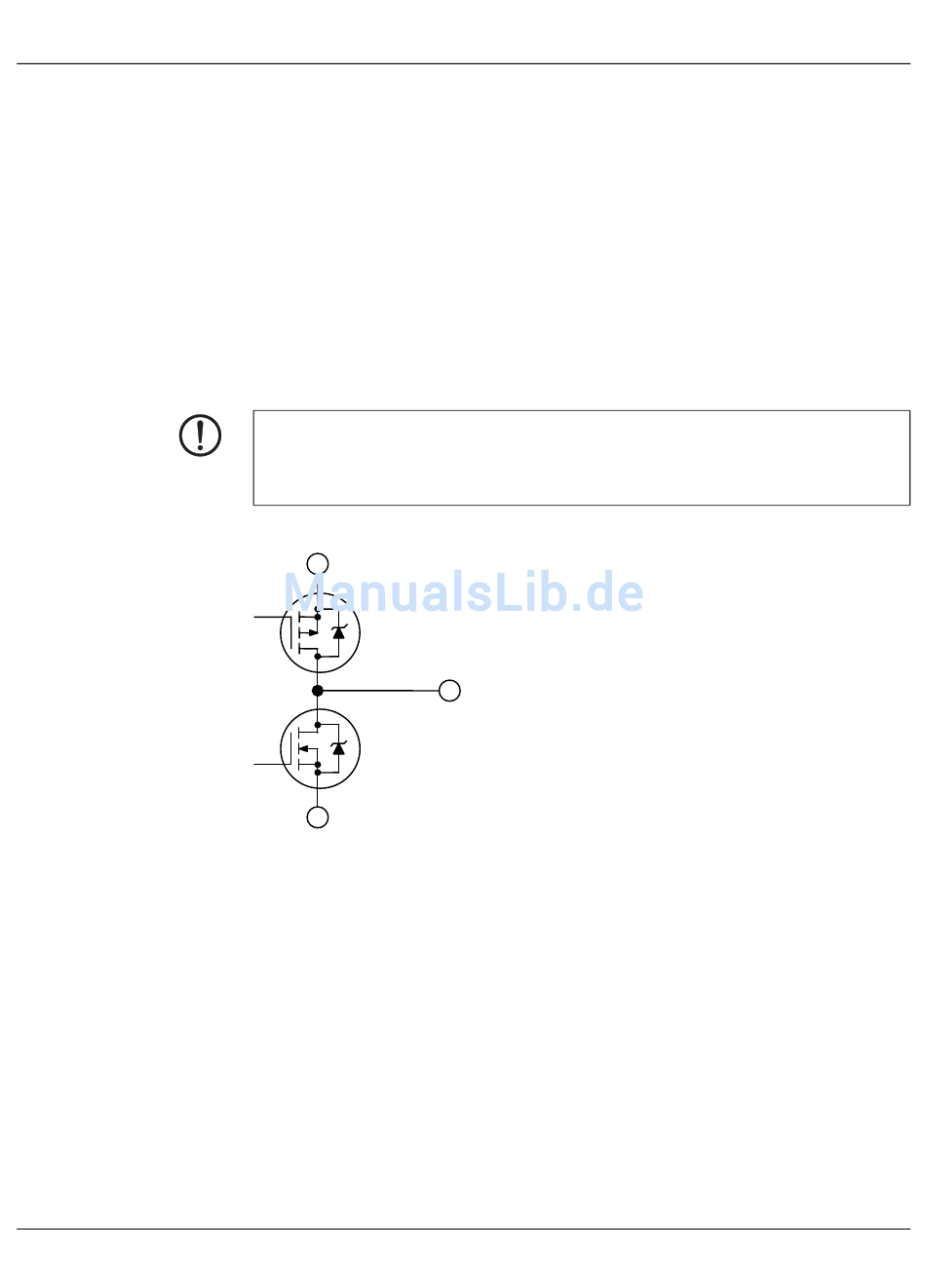

Bild 5-1 Transistorbeschaltung der Ausgänge
Out
