4.6
Beschaltung der digitalen Eingänge
Die Eingänge sind als Spannungsteiler für eine Spannung von 0 V bis +12 V ausgelegt.
Über das Widerstandsnetzwerk fließt ein Strom von < 4 mA bei 12 V.
Für die Auswertung ist eine Schalthysterese implementiert.
–
Bei einer Spannung von 0 V bis +3 V wird sicher eine logische 0 erkannt.
–
Bei einer Spannung von +9 V bis +15 V wird sicher eine logische 1 erkannt.

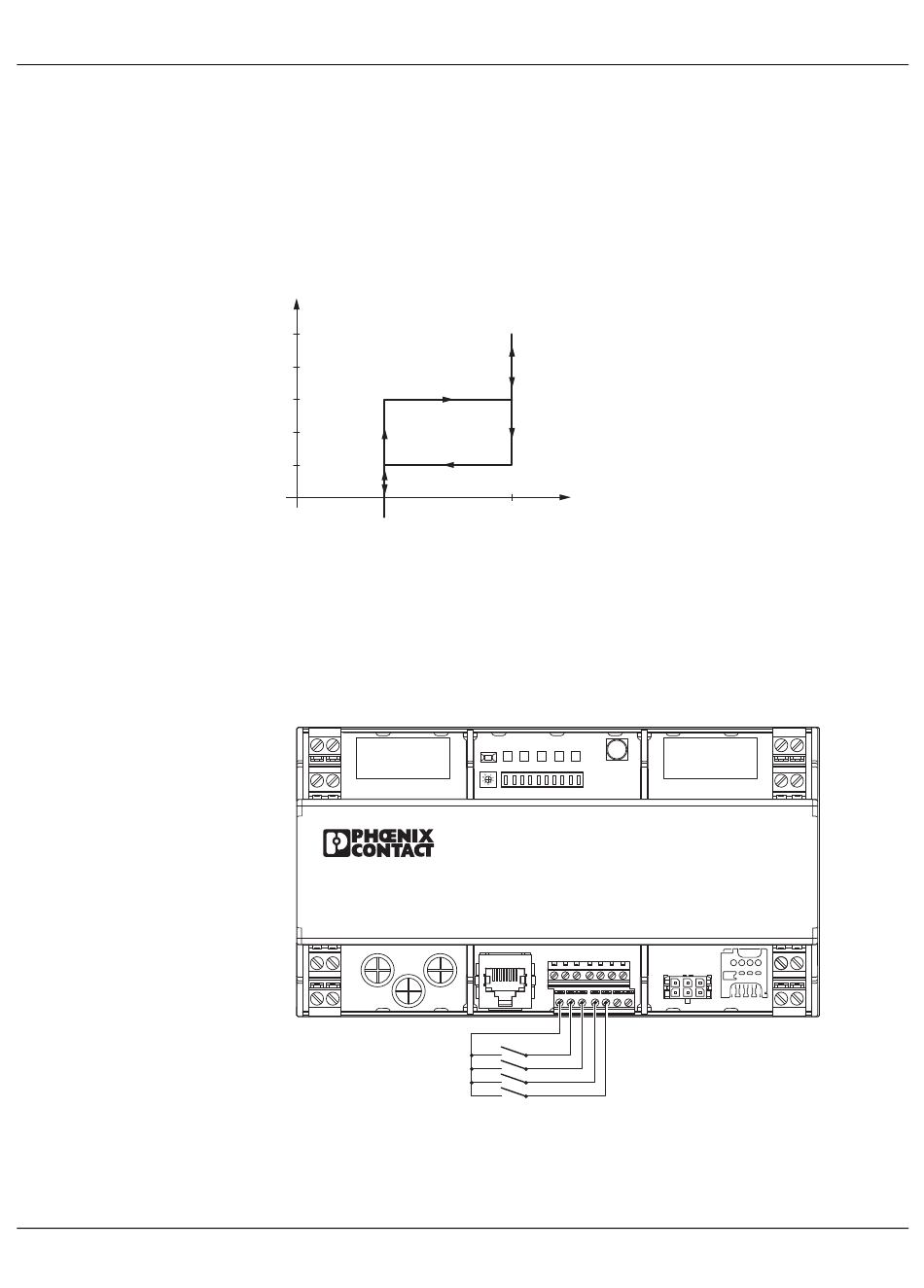

Bild 4-9
Schalthysterese der digitalen Eingänge
V
15
12
9
6
3
0
Die Beschaltungen der Eingänge sind nur Beispiele. Die Eingänge mit Schaltern können
sowohl von der internen Spannungsquelle gespeist werden (siehe
einer externen 12 V-Spannungsquelle, die GND als gemeinsamen Bezugspunkt nutzt
(siehe
4-11).
Die Eingänge können auch von einer externen, übergeordneten Steuerung mit 12 V-Aus-
gängen angesteuert werden. Auch hier wird GND als gemeinsamer Bezugspunkt genutzt.
Bild 4-10
Beschaltung der digitalen Eingänge, interne Versorgung
C2
C1
CT
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N
L
PE
PE
1
0
Montage und Inbetriebnahme
4-10) als auch von
C4
C3
R1
R2
CP
PX
