4.6 Beschaltung der digitalen Eingänge
Die Eingänge sind als Spannungsteiler für eine Spannung von 0 V bis +12 V ausgelegt.
Über das Widerstandsnetzwerk fließt ein Strom von < 4 mA bei 12 V.
Für die Auswertung ist eine Schalthysterese implementiert.
Bei einer Spannung von 0 V bis +3 V wird sicher eine logische 0 erkannt.
Bei einer Spannung von +9 V bis +15 V wird sicher eine logische 1 erkannt.
V
15
12
9
6
3
0

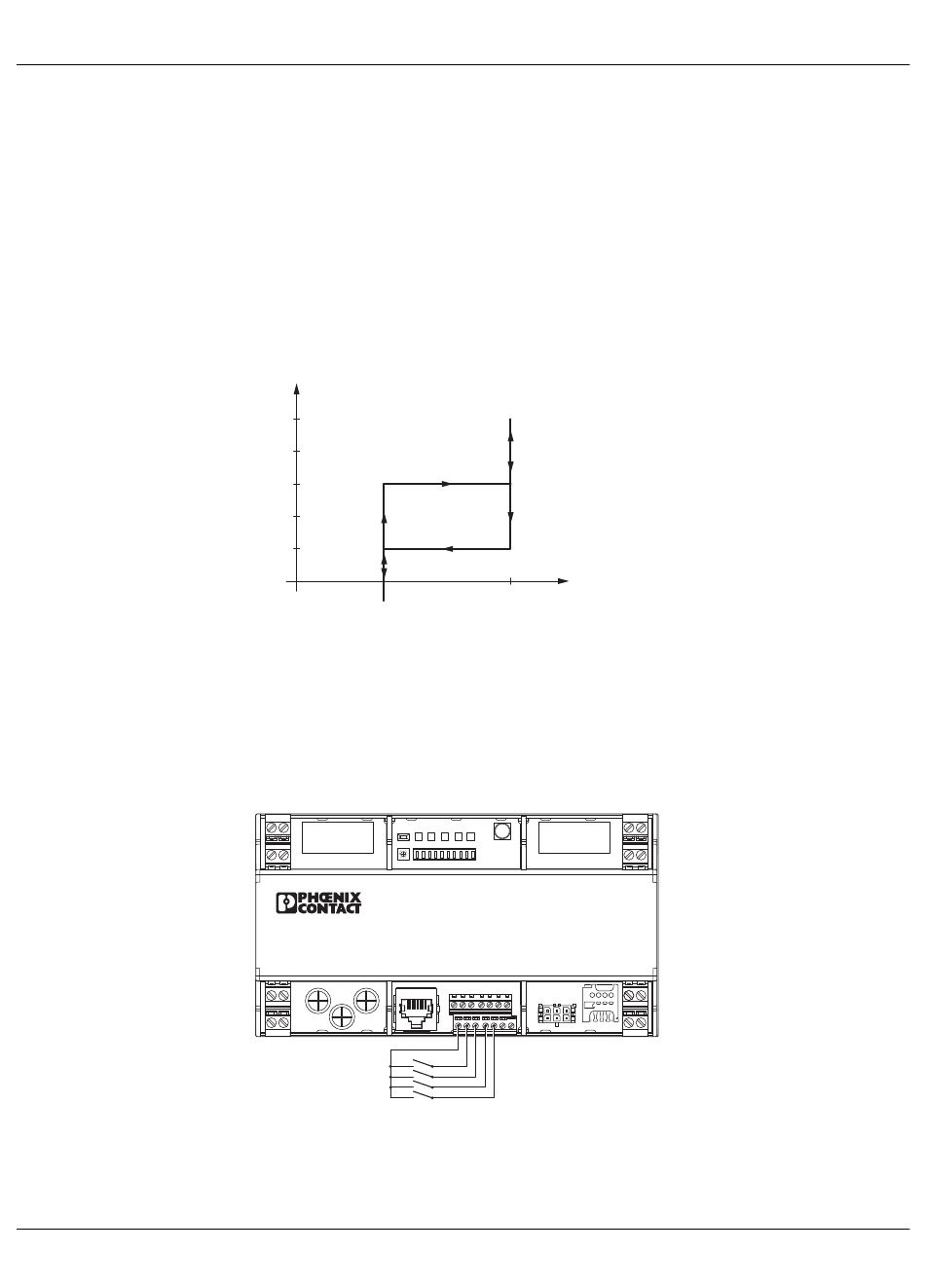

Bild 4-9 Schalthysterese der digitalen Eingänge
Die Beschaltungen der Eingänge sind nur Beispiele. Die Eingänge mit Schaltern können so-
wohl von der internen Spannungsquelle gespeist werden (siehe
einer externen 12 V-Spannungsquelle, die GND als gemeinsamen Bezugspunkt nutzt
(siehe Bild 4-11).
Die Eingänge können auch von einer externen, übergeordneten Steuerung mit 12 V-Aus-
gängen angesteuert werden. Auch hier wird GND als gemeinsamer Bezugspunkt genutzt.
C2 C1
CT
0
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE
Bild 4-10 Beschaltung der digitalen Eingänge, interne Versorgung
(„Registerkarte „Status"" auf Seite
1
C4 C3
R1 R2
CP PX
42") zuweisen. In den
59) erfolgen.
Bild 4-10) als auch von
