Position von Greifer und Nadel

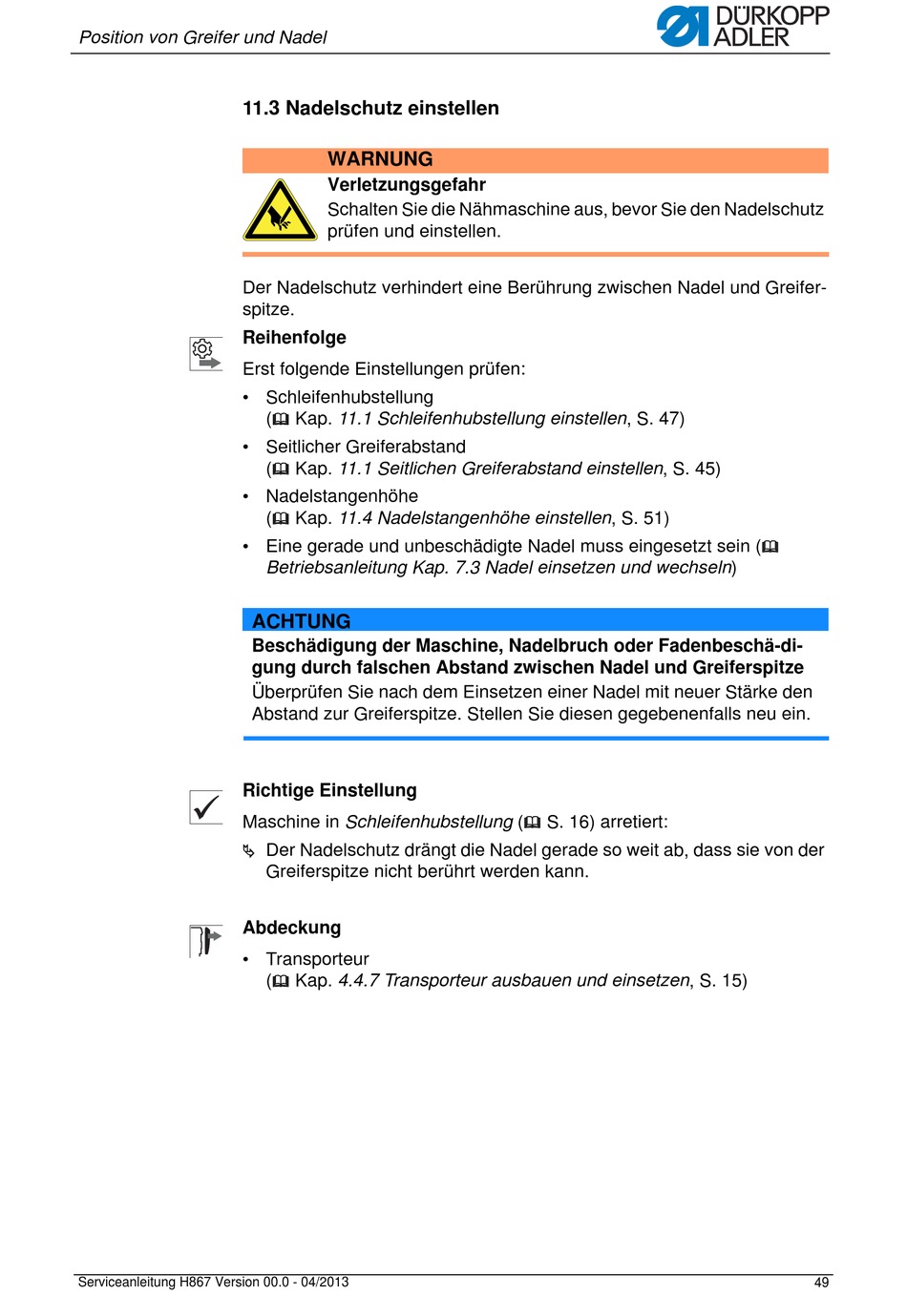

11.3 Nadelschutz einstellen

Der Nadelschutz verhindert eine Berührung zwischen Nadel und Greifer-
spitze.
Reihenfolge
Erst folgende Einstellungen prüfen:
• Schleifenhubstellung
• Seitlicher Greiferabstand
• Nadelstangenhöhe
• Eine gerade und unbeschädigte Nadel muss eingesetzt sein (
Richtige Einstellung
Maschine in Schleifenhubstellung (

Abdeckung
• Transporteur
Serviceanleitung H867 Version 00.0 - 04/2013
WARNUNG
Verletzungsgefahr
Schalten Sie die Nähmaschine aus, bevor Sie den Nadelschutz
prüfen und einstellen.
(  Kap. 11.1 Schleifenhubstellung einstellen, S. 47)
(  Kap. 11.1 Seitlichen Greiferabstand einstellen, S. 45)
(  Kap. 11.4 Nadelstangenhöhe einstellen, S. 51)
Betriebsanleitung Kap. 7.3 Nadel einsetzen und wechseln)
ACHTUNG
Beschädigung der Maschine, Nadelbruch oder Fadenbeschä-di-
gung durch falschen Abstand zwischen Nadel und Greiferspitze
Überprüfen Sie nach dem Einsetzen einer Nadel mit neuer Stärke den
Abstand zur Greiferspitze. Stellen Sie diesen gegebenenfalls neu ein.
Der Nadelschutz drängt die Nadel gerade so weit ab, dass sie von der
Greiferspitze nicht berührt werden kann.
(  Kap. 4.4.7 Transporteur ausbauen und einsetzen, S. 15)

S. 16) arretiert:

49
