2.4.2

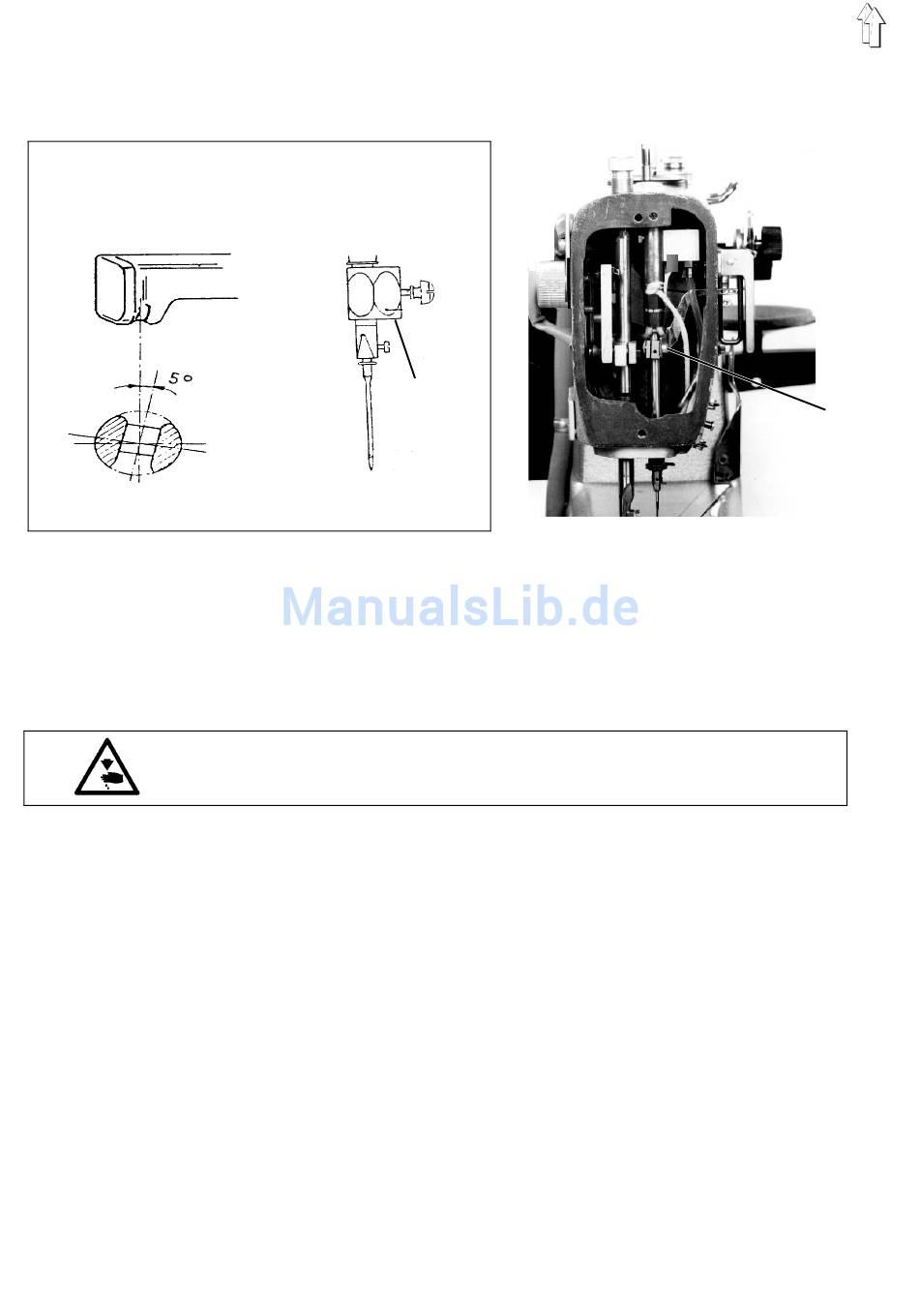

Radiale Position der Nadelstange
10
K981 150002
Die Nadelbefestigungsschraube sitzt auf der Fläche der Nadel und
bestimmt damit die richtige Position der Nadel zum Greifer.
Die Hohlkehle der Nadel soll sich in einem Winkel von 5 -10° zum
Greifer befinden.
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
–
Kopfdeckel abschrauben.
–
Nadelstange in den Oberen Totpunkt stellen.
–
Einstellkloben K981 150002 zur Fixierung der Nadelstangenhöhe
an der Nadelstange befestigen.
–
Schraube 1 lösen.
–
Nadelstange verdrehen und dabei nach oben gegen den Anschlag
drücken.
–
Schraube 1 anziehen.
1
