2.
Nähkopf einstellen
2.1
Zahnriemen
2
3
4
4
1
5

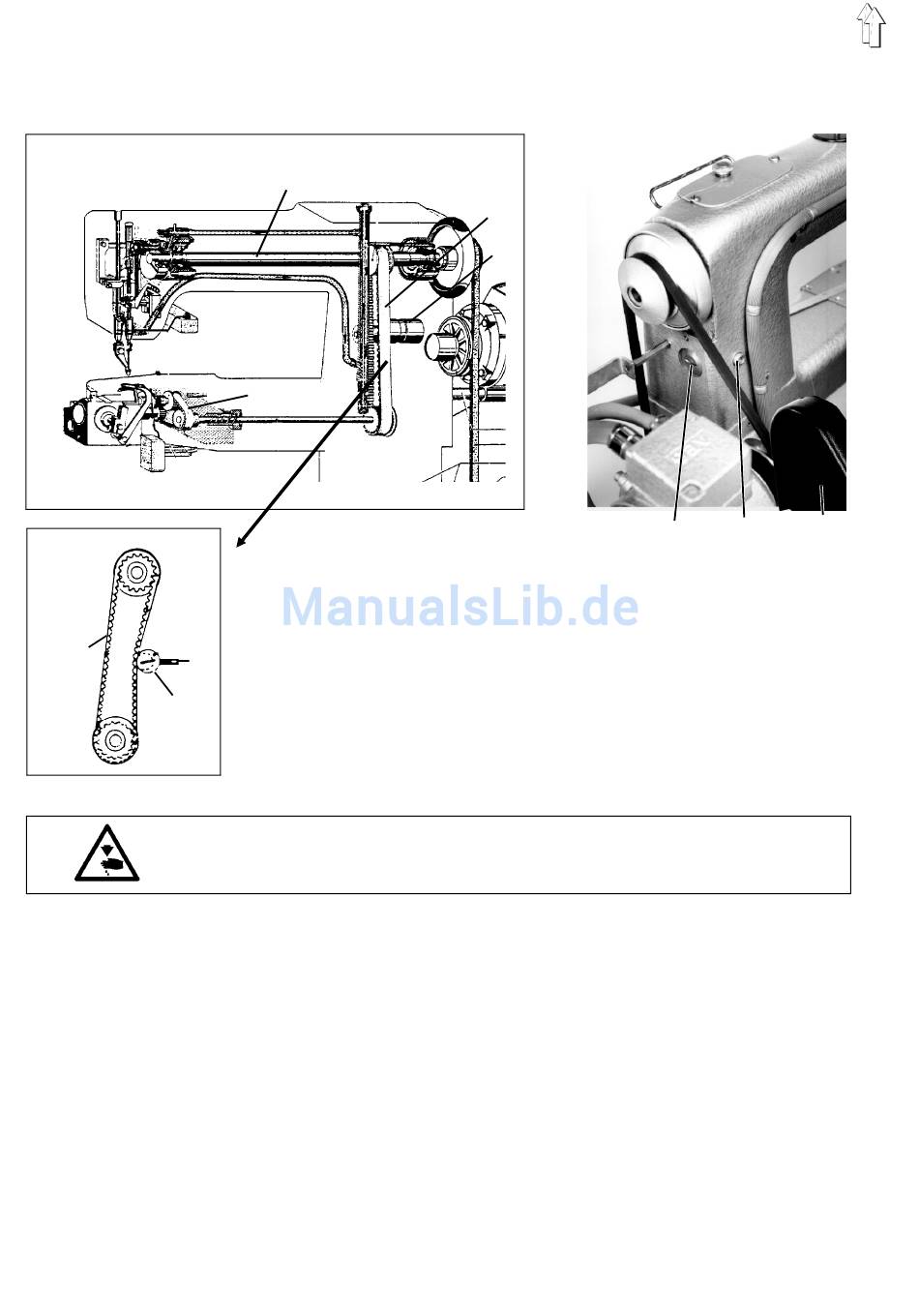

Die Armwelle 1 treibt über die Zahnriemen 2 und 5 die Unterwelle, die
Welle des Greifergehäuses und die Welle der Fadengeberscheibe an.
Die Zahnriemen sollen sich von Hand etwas "durchdrücken" lassen.
Vorsicht Verletzungsgefahr!
Vor dem Kontrollieren und Einstellen der Zahnriemen Hauptschalter
ausschalten.
1. Zahnriemen 2 einstellen
–
Riemenschutz 6 abschrauben.
–
Schraube 3 lösen.
–
Die exzentrisch gelagerte Spannrolle 4 mit leichtem Druck gegen
den Zahnriemen drehen.
–
Schraube 3 festziehen.
–
Riemenschutz wieder montieren.
2
4
4
6
3
