11.2 Schaugläser für Ölstand und Ölumlauf
11.2.1 Ölstand kontrollieren
11.2.2 Ölförderung zum Nähkopf kontrollieren
Die Ölumlaufschmierung der Säulennähmaschine 768 ist serienmäßig
mit Schaugläsern für Ölstand und Ölumlauf ausgestattet.
Regel und Kontrolle

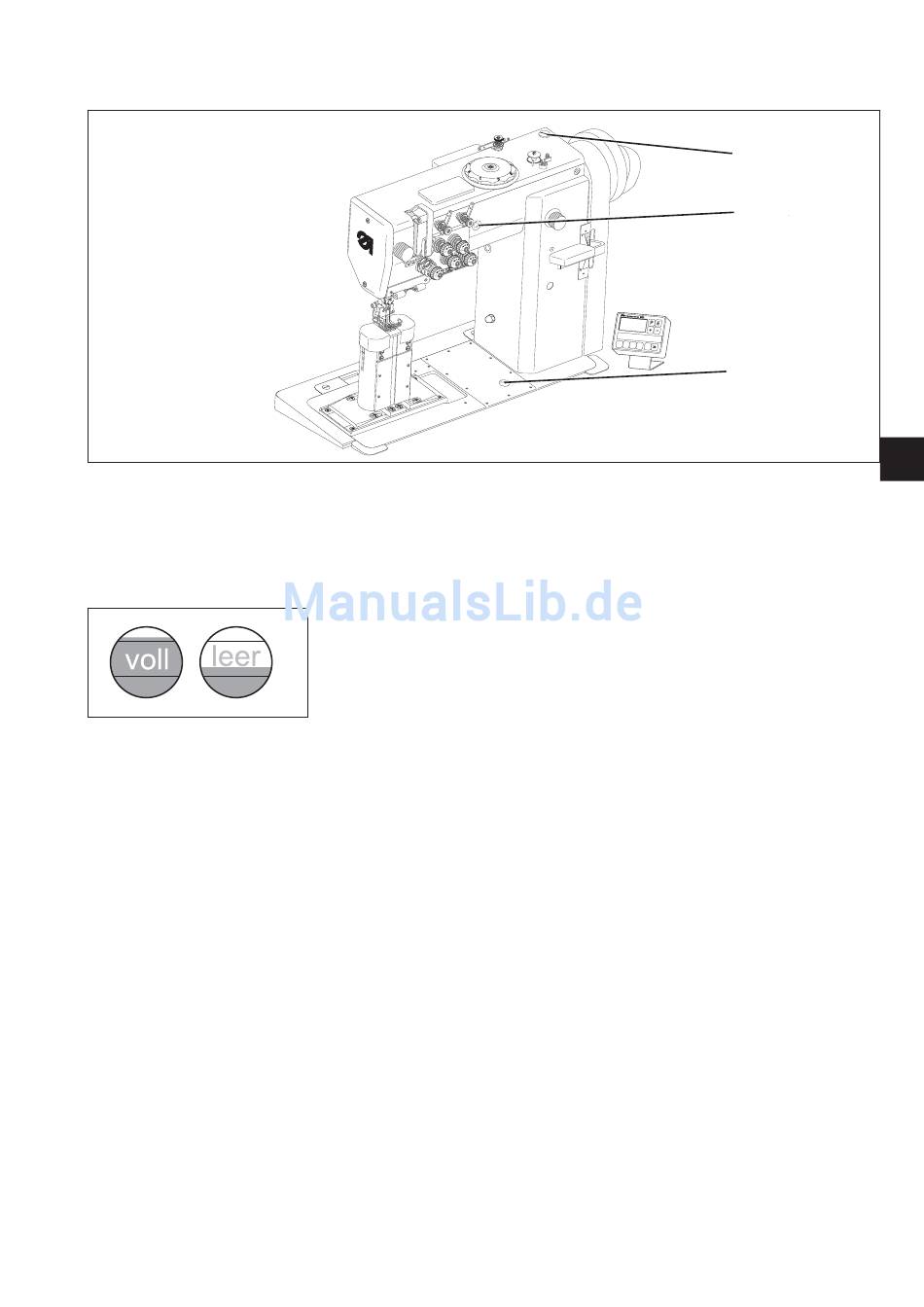

Der Ölstand in der Ölwanne wird im Schauglas 3 im Ölwannendeckel
angezeigt.
Der Ölstand muß sich zwischen den beiden in der Abbildung gezeigten
Zuständen befinden.
Ölstand bei stillstehender Nähmaschine am Schauglas 3
–
kontrollieren.
Korrektur
–
Verschlußstopfen 1 herausdrehen.
–
Über Einfülltrichter Öl bis kurz über die Strichmarke "voll" auffüllen.
–
Verschlußstopfen 1 wieder einschrauben.
Regel und Kontrolle
Die korrekte Ölförderung zum Nähkopf kann am Schauglas 2 im
Nähmaschinenarm kontrolliert werden.
Während des Betriebes der Nähmaschine muß im Schauglas 2 ein
Ölfluß zum Nähmaschinenkopf sichtbar sein.
–
Nähmaschine laufen lassen.
–
Ölfluß zum Nähkopf am Schauglas 2 kontrollieren.
Korrektur
–
Ölschläuche der Ölumlaufschmierung auf Verstopfungen und
Undichtigkeiten kontrollieren.
1
2
3
D
45
