Gerätebeschreibung
4
4.1 Elemente am Nähkopf

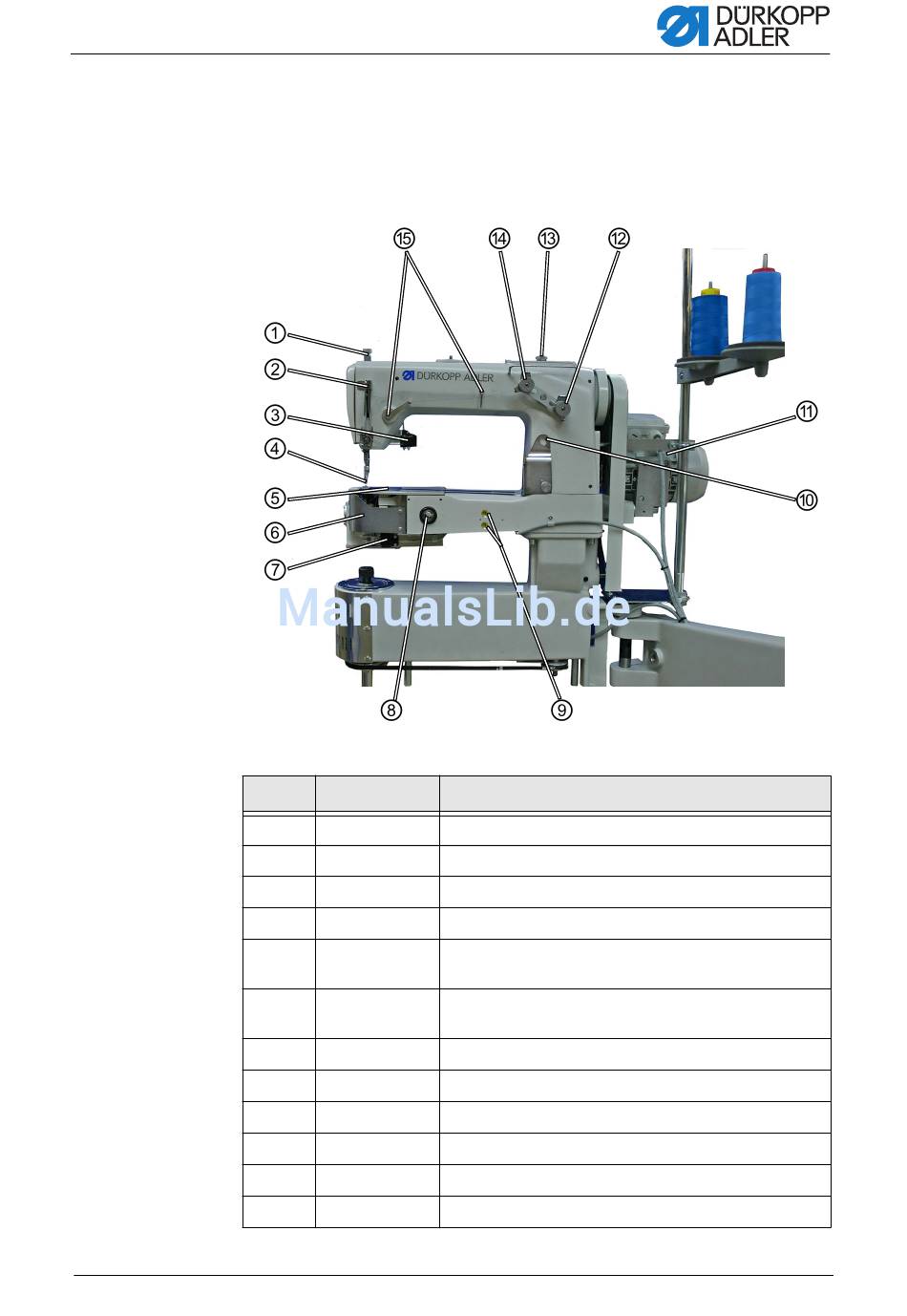

Abb. 1: Elemente
Nummer Benennung
1
2
3
4
5
6
7
8
9
10
11
12
Betriebsanleitung 971 Version 00.0 - 03/2014
Gerätebeschreibung
Funktion
Rändelschraube
Einstellen des Nähfußdruckes
Fadenregulator
Einstellen der richtigen Nadelfadenmenge
Fadenwächter
Nadelfadenbruch melden
Nadel
System 971-B-1
Abdeckblech
Abdeckung des Fadengebers, zum Einfädeln
herausnehmen.
Klappe
Abdeckung des Greiferbereiches, zum Einfädeln
herausklappen.
Fadenwächter
Greiferfadenbruch melden
Ölstandsauge
Ölstand in der Ölwanne anzeigen
LEDs
Zeigen an, welcher Fadenwächter einen Fehler meldet.
Führungsblech
Fadenführung für den Greiferfaden
Motor
Antriebsmotor für den Nähkopf
Drehknopf
Greiferfadenspannung einstellen
