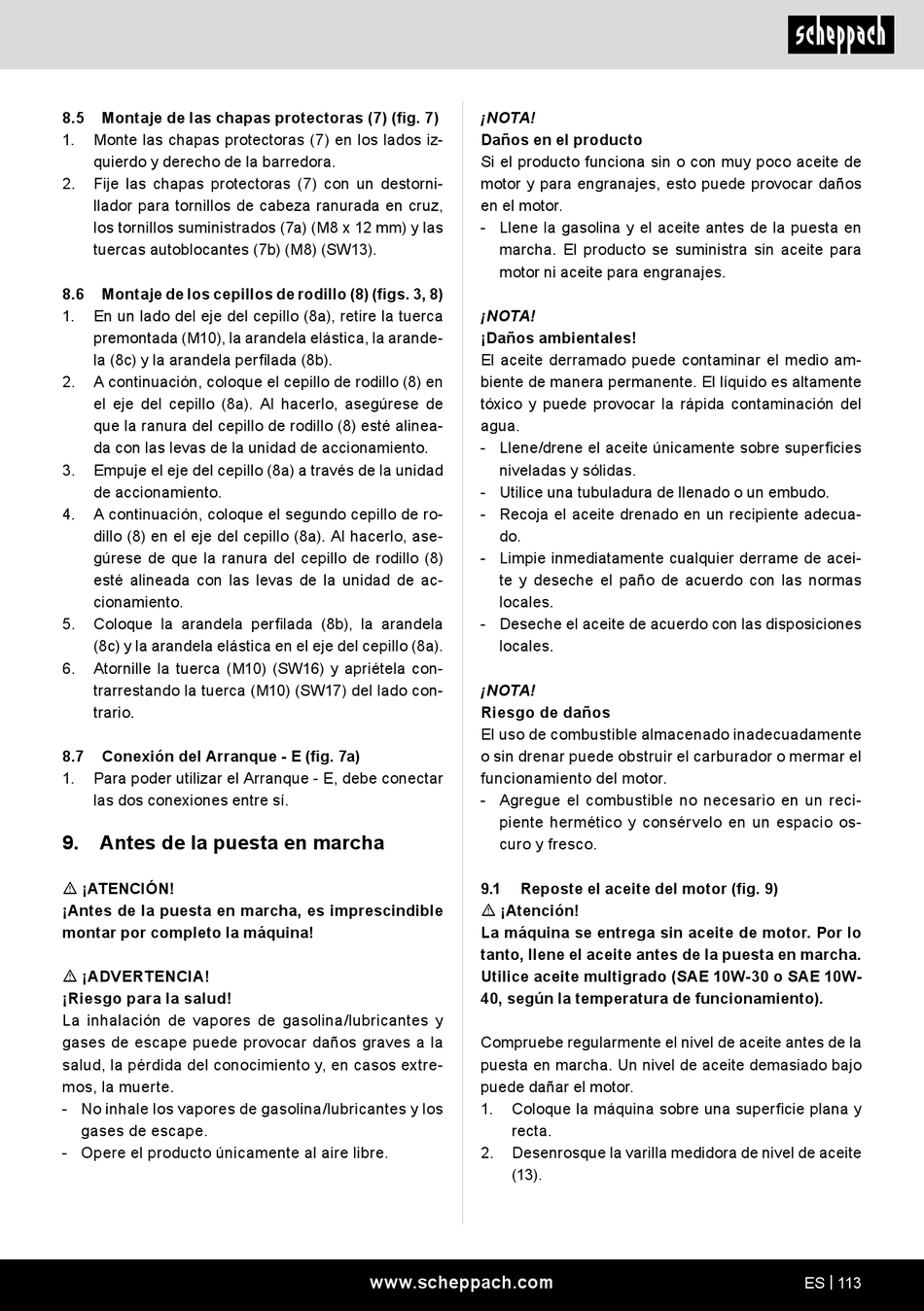

8.5
Montaje de las chapas protectoras (7) (fig. 7)
1.
Monte las chapas protectoras (7) en los lados iz-
quierdo y derecho de la barredora.
2.
Fije las chapas protectoras (7) con un destorni-
llador para tornillos de cabeza ranurada en cruz,
los tornillos suministrados (7a) (M8 x 12 mm) y las
tuercas autoblocantes (7b) (M8) (SW13).
8.6
Montaje de los cepillos de rodillo (8) (figs. 3, 8)
1.
En un lado del eje del cepillo (8a), retire la tuerca
premontada (M10), la arandela elástica, la arande-
la (8c) y la arandela perfilada (8b).
2.
A continuación, coloque el cepillo de rodillo (8) en
el eje del cepillo (8a). Al hacerlo, asegúrese de
que la ranura del cepillo de rodillo (8) esté alinea-
da con las levas de la unidad de accionamiento.
3.
Empuje el eje del cepillo (8a) a través de la unidad
de accionamiento.
4.
A continuación, coloque el segundo cepillo de ro-
dillo (8) en el eje del cepillo (8a). Al hacerlo, ase-
gúrese de que la ranura del cepillo de rodillo (8)
esté alineada con las levas de la unidad de ac-
cionamiento.
5.
Coloque la arandela perfilada (8b), la arandela
(8c) y la arandela elástica en el eje del cepillo (8a).
6.
Atornille la tuerca (M10) (SW16) y apriétela con-
trarrestando la tuerca (M10) (SW17) del lado con-
trario.
8.7
Conexión del Arranque - E (fig. 7a)
1.
Para poder utilizar el Arranque - E, debe conectar
las dos conexiones entre sí.
9.
Antes de la puesta en marcha
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo la máquina!
m ¡ADVERTENCIA!
¡Riesgo para la salud!
La inhalación de vapores de gasolina/lubricantes y
gases de escape puede provocar daños graves a la
salud, la pérdida del conocimiento y, en casos extre-
mos, la muerte.
- No inhale los vapores de gasolina/lubricantes y los
gases de escape.
- Opere el producto únicamente al aire libre.
¡NOTA!
Daños en el producto
Si el producto funciona sin o con muy poco aceite de
motor y para engranajes, esto puede provocar daños
en el motor.
- Llene la gasolina y el aceite antes de la puesta en
marcha. El producto se suministra sin aceite para
motor ni aceite para engranajes.
¡NOTA!
¡Daños ambientales!
El aceite derramado puede contaminar el medio am-
biente de manera permanente. El líquido es altamente
tóxico y puede provocar la rápida contaminación del
agua.
- Llene/drene el aceite únicamente sobre superficies
niveladas y sólidas.
- Utilice una tubuladura de llenado o un embudo.
- Recoja el aceite drenado en un recipiente adecua-
do.
- Limpie inmediatamente cualquier derrame de acei-
te y deseche el paño de acuerdo con las normas
locales.
- Deseche el aceite de acuerdo con las disposiciones
locales.
¡NOTA!
Riesgo de daños
El uso de combustible almacenado inadecuadamente
o sin drenar puede obstruir el carburador o mermar el
funcionamiento del motor.
- Agregue el combustible no necesario en un reci-
piente hermético y consérvelo en un espacio os-
curo y fresco.
9.1
Reposte el aceite del motor (fig. 9)
m ¡Atención!
La máquina se entrega sin aceite de motor. Por lo
tanto, llene el aceite antes de la puesta en marcha.
Utilice aceite multigrado (SAE 10W-30 o SAE 10W-
40, según la temperatura de funcionamiento).
Compruebe regularmente el nivel de aceite antes de la
puesta en marcha. Un nivel de aceite demasiado bajo
puede dañar el motor.
1.
Coloque la máquina sobre una superficie plana y
recta.
2.
Desenrosque la varilla medidora de nivel de aceite
(13).
www.scheppach.com
ES | 113
