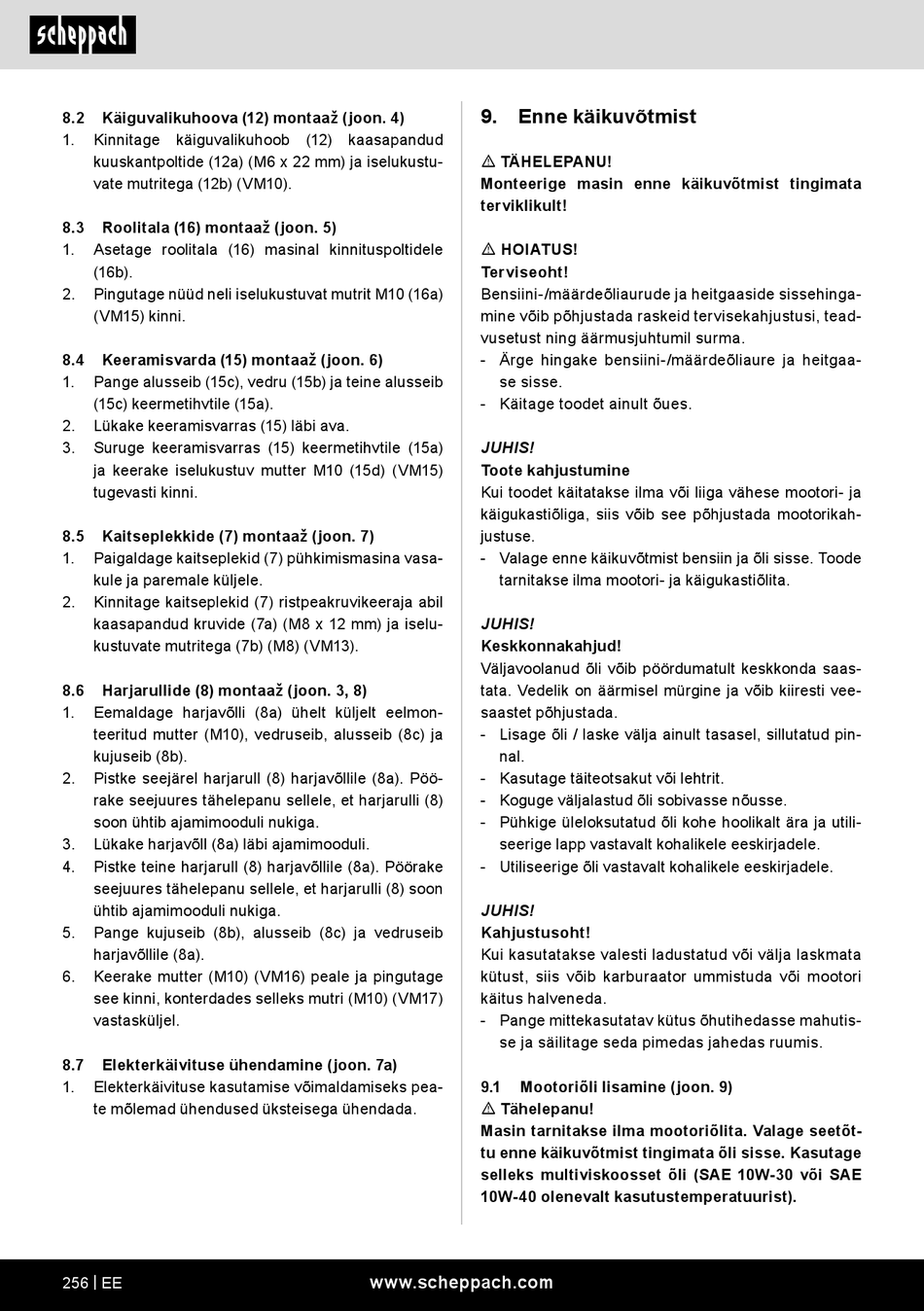

8.2
Käiguvalikuhoova (12) montaaž (joon. 4)
1.
Kinnitage
käiguvalikuhoob
kuuskantpoltide (12a) (M6 x 22 mm) ja iselukustu-
vate mutritega (12b) (VM10).
8.3
Roolitala (16) montaaž (joon. 5)
1.
Asetage roolitala (16) masinal kinnituspoltidele
(16b).
2.
Pingutage nüüd neli iselukustuvat mutrit M10 (16a)
(VM15) kinni.
8.4
Keeramisvarda (15) montaaž (joon. 6)
1.
Pange alusseib (15c), vedru (15b) ja teine alusseib
(15c) keermetihvtile (15a).
2.
Lükake keeramisvarras (15) läbi ava.
3.
Suruge keeramisvarras (15) keermetihvtile (15a)
ja keerake iselukustuv mutter M10 (15d) (VM15)
tugevasti kinni.
8.5
Kaitseplekkide (7) montaaž (joon. 7)
1.
Paigaldage kaitseplekid (7) pühkimismasina vasa-
kule ja paremale küljele.
2.
Kinnitage kaitseplekid (7) ristpeakruvikeeraja abil
kaasapandud kruvide (7a) (M8 x 12 mm) ja iselu-
kustuvate mutritega (7b) (M8) (VM13).
8.6
Harjarullide (8) montaaž (joon. 3, 8)
1.
Eemaldage harjavõlli (8a) ühelt küljelt eelmon-
teeritud mutter (M10), vedruseib, alusseib (8c) ja
kujuseib (8b).
2.
Pistke seejärel harjarull (8) harjavõllile (8a). Pöö-
rake seejuures tähelepanu sellele, et harjarulli (8)
soon ühtib ajamimooduli nukiga.
3.
Lükake harjavõll (8a) läbi ajamimooduli.
4.
Pistke teine harjarull (8) harjavõllile (8a). Pöörake
seejuures tähelepanu sellele, et harjarulli (8) soon
ühtib ajamimooduli nukiga.
5.
Pange kujuseib (8b), alusseib (8c) ja vedruseib
harjavõllile (8a).
6.
Keerake mutter (M10) (VM16) peale ja pingutage
see kinni, konterdades selleks mutri (M10) (VM17)
vastasküljel.
8.7
Elekterkäivituse ühendamine (joon. 7a)
1.
Elekterkäivituse kasutamise võimaldamiseks pea-
te mõlemad ühendused üksteisega ühendada.
256 | EE
(12)
kaasapandud
www.scheppach.com
9.
Enne käikuvõtmist
m TÄHELEPANU!
Monteerige masin enne käikuvõtmist tingimata
terviklikult!
m HOIATUS!
Terviseoht!
Bensiini-/määrdeõliaurude ja heitgaaside sissehinga-
mine võib põhjustada raskeid tervisekahjustusi, tead-
vusetust ning äärmusjuhtumil surma.
- Ärge hingake bensiini-/määrdeõliaure ja heitgaa-
se sisse.
- Käitage toodet ainult õues.
JUHIS!
Toote kahjustumine
Kui toodet käitatakse ilma või liiga vähese mootori- ja
käigukastiõliga, siis võib see põhjustada mootorikah-
justuse.
- Valage enne käikuvõtmist bensiin ja õli sisse. Toode
tarnitakse ilma mootori- ja käigukastiõlita.
JUHIS!
Keskkonnakahjud!
Väljavoolanud õli võib pöördumatult keskkonda saas-
tata. Vedelik on äärmisel mürgine ja võib kiiresti vee-
saastet põhjustada.
- Lisage õli / laske välja ainult tasasel, sillutatud pin-
nal.
- Kasutage täiteotsakut või lehtrit.
- Koguge väljalastud õli sobivasse nõusse.
- Pühkige üleloksutatud õli kohe hoolikalt ära ja utili-
seerige lapp vastavalt kohalikele eeskirjadele.
- Utiliseerige õli vastavalt kohalikele eeskirjadele.
JUHIS!
Kahjustusoht!
Kui kasutatakse valesti ladustatud või välja laskmata
kütust, siis võib karburaator ummistuda või mootori
käitus halveneda.
- Pange mittekasutatav kütus õhutihedasse mahutis-
se ja säilitage seda pimedas jahedas ruumis.
9.1
Mootoriõli lisamine (joon. 9)
m Tähelepanu!
Masin tarnitakse ilma mootoriõlita. Valage seetõt-
tu enne käikuvõtmist tingimata õli sisse. Kasutage
selleks multiviskoosset õli (SAE 10W-30 või SAE
10W-40 olenevalt kasutustemperatuurist).
