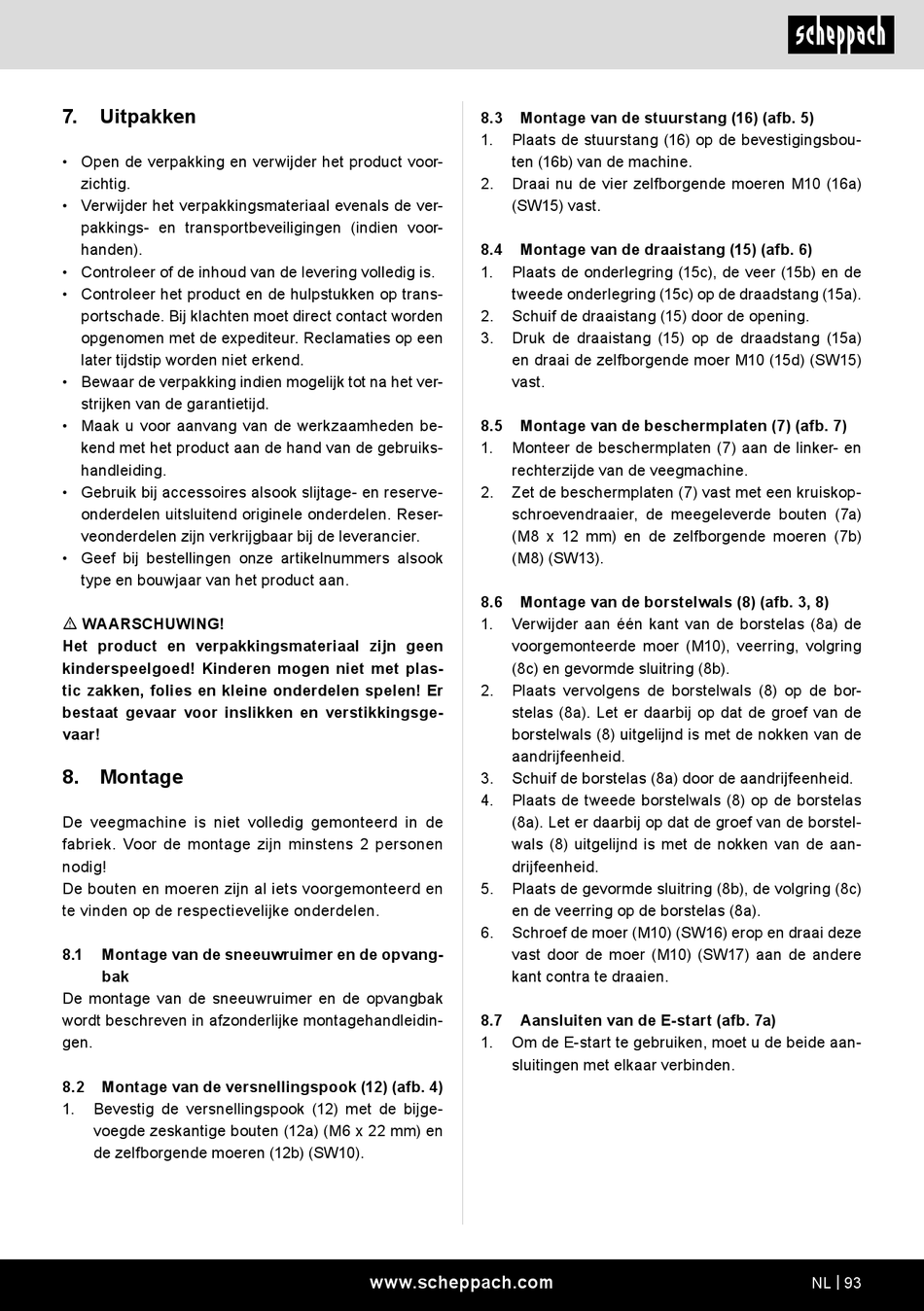

7.
Uitpakken
• Open de verpakking en verwijder het product voor-
zichtig.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het product aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het product aan.
m WAARSCHUWING!
Het product en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Montage
De veegmachine is niet volledig gemonteerd in de
fabriek. Voor de montage zijn minstens 2 personen
nodig!
De bouten en moeren zijn al iets voorgemonteerd en
te vinden op de respectievelijke onderdelen.
8.1
Montage van de sneeuwruimer en de opvang-
bak
De montage van de sneeuwruimer en de opvangbak
wordt beschreven in afzonderlijke montagehandleidin-
gen.
8.2
Montage van de versnellingspook (12) (afb. 4)
1.
Bevestig de versnellingspook (12) met de bijge-
voegde zeskantige bouten (12a) (M6 x 22 mm) en
de zelfborgende moeren (12b) (SW10).
8.3
Montage van de stuurstang (16) (afb. 5)
1.
Plaats de stuurstang (16) op de bevestigingsbou-
ten (16b) van de machine.
2.
Draai nu de vier zelfborgende moeren M10 (16a)
(SW15) vast.
8.4
Montage van de draaistang (15) (afb. 6)
1.
Plaats de onderlegring (15c), de veer (15b) en de
tweede onderlegring (15c) op de draadstang (15a).
2.
Schuif de draaistang (15) door de opening.
3.
Druk de draaistang (15) op de draadstang (15a)
en draai de zelfborgende moer M10 (15d) (SW15)
vast.
8.5
Montage van de beschermplaten (7) (afb. 7)
1.
Monteer de beschermplaten (7) aan de linker- en
rechterzijde van de veegmachine.
2.
Zet de beschermplaten (7) vast met een kruiskop-
schroevendraaier, de meegeleverde bouten (7a)
(M8 x 12 mm) en de zelfborgende moeren (7b)
(M8) (SW13).
8.6
Montage van de borstelwals (8) (afb. 3, 8)
1.
Verwijder aan één kant van de borstelas (8a) de
voorgemonteerde moer (M10), veerring, volgring
(8c) en gevormde sluitring (8b).
2.
Plaats vervolgens de borstelwals (8) op de bor-
stelas (8a). Let er daarbij op dat de groef van de
borstelwals (8) uitgelijnd is met de nokken van de
aandrijfeenheid.
3.
Schuif de borstelas (8a) door de aandrijfeenheid.
4.
Plaats de tweede borstelwals (8) op de borstelas
(8a). Let er daarbij op dat de groef van de borstel-
wals (8) uitgelijnd is met de nokken van de aan-
drijfeenheid.
5.
Plaats de gevormde sluitring (8b), de volgring (8c)
en de veerring op de borstelas (8a).
6.
Schroef de moer (M10) (SW16) erop en draai deze
vast door de moer (M10) (SW17) aan de andere
kant contra te draaien.
8.7
Aansluiten van de E-start (afb. 7a)
1.
Om de E-start te gebruiken, moet u de beide aan-
sluitingen met elkaar verbinden.
www.scheppach.com
NL | 93
