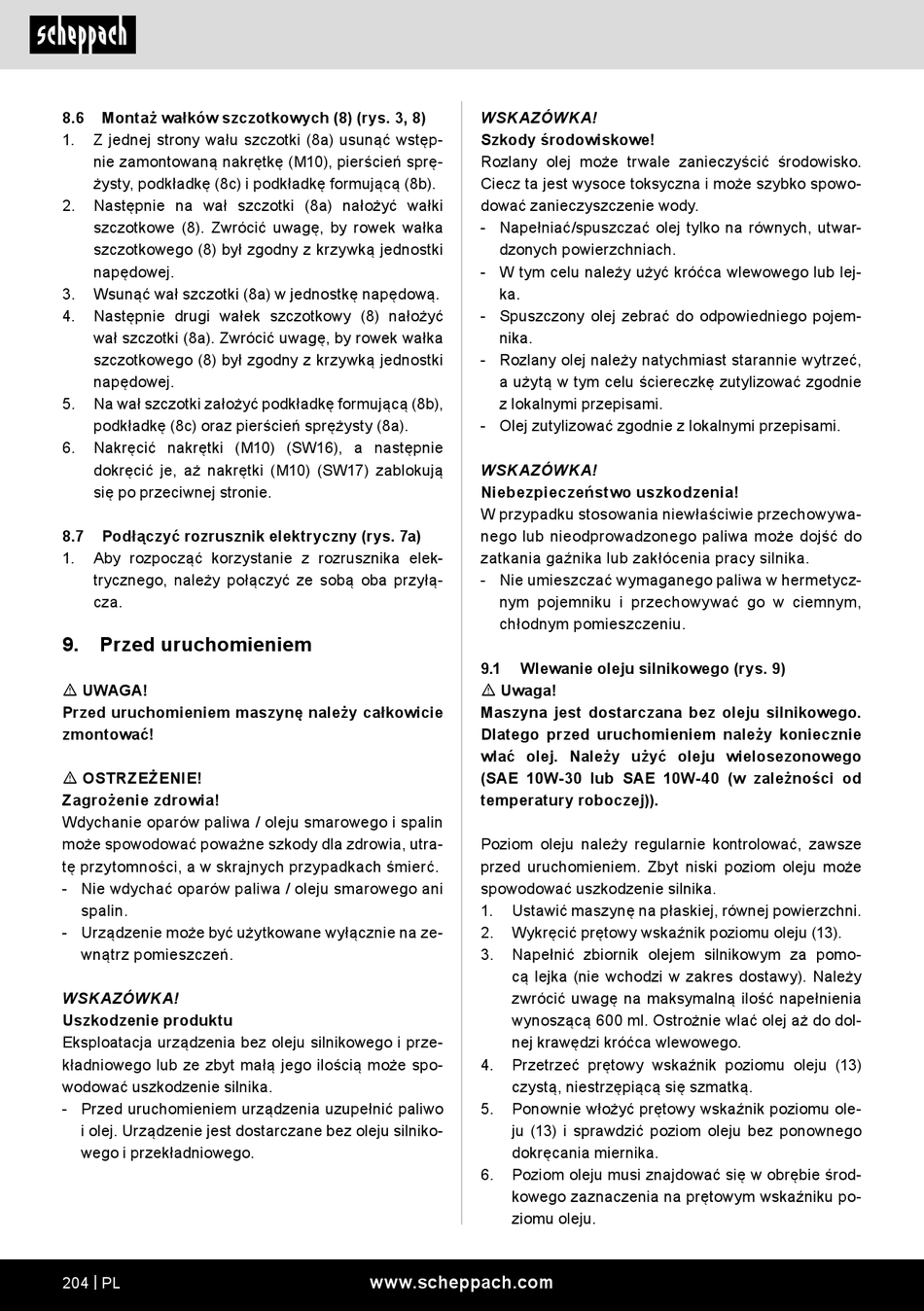

8.6
Montaż wałków szczotkowych (8) (rys. 3, 8)
1.
Z jednej strony wału szczotki (8a) usunąć wstęp-
nie zamontowaną nakrętkę (M10), pierścień sprę-
żysty, podkładkę (8c) i podkładkę formującą (8b).
2.
Następnie na wał szczotki (8a) nałożyć wałki
szczotkowe (8). Zwrócić uwagę, by rowek wałka
szczotkowego (8) był zgodny z krzywką jednostki
napędowej.
3.
Wsunąć wał szczotki (8a) w jednostkę napędową.
4.
Następnie drugi wałek szczotkowy (8) nałożyć
wał szczotki (8a). Zwrócić uwagę, by rowek wałka
szczotkowego (8) był zgodny z krzywką jednostki
napędowej.
5.
Na wał szczotki założyć podkładkę formującą (8b),
podkładkę (8c) oraz pierścień sprężysty (8a).
6.
Nakręcić nakrętki (M10) (SW16), a następnie
dokręcić je, aż nakrętki (M10) (SW17) zablokują
się po przeciwnej stronie.
8.7
Podłączyć rozrusznik elektryczny (rys. 7a)
1.
Aby rozpocząć korzystanie z rozrusznika elek-
trycznego, należy połączyć ze sobą oba przyłą-
cza.
9.
Przed uruchomieniem
m UWAGA!
Przed uruchomieniem maszynę należy całkowicie
zmontować!
m OSTRZEŻENIE!
Zagrożenie zdrowia!
Wdychanie oparów paliwa / oleju smarowego i spalin
może spowodować poważne szkody dla zdrowia, utra-
tę przytomności, a w skrajnych przypadkach śmierć.
- Nie wdychać oparów paliwa / oleju smarowego ani
spalin.
- Urządzenie może być użytkowane wyłącznie na ze-
wnątrz pomieszczeń.
WSKAZÓWKA!
Uszkodzenie produktu
Eksploatacja urządzenia bez oleju silnikowego i prze-
kładniowego lub ze zbyt małą jego ilością może spo-
wodować uszkodzenie silnika.
- Przed uruchomieniem urządzenia uzupełnić paliwo
i olej. Urządzenie jest dostarczane bez oleju silniko-
wego i przekładniowego.
204 | PL
WSKAZÓWKA!
Szkody środowiskowe!
Rozlany olej może trwale zanieczyścić środowisko.
Ciecz ta jest wysoce toksyczna i może szybko spowo-
dować zanieczyszczenie wody.
- Napełniać/spuszczać olej tylko na równych, utwar-
dzonych powierzchniach.
- W tym celu należy użyć króćca wlewowego lub lej-
ka.
- Spuszczony olej zebrać do odpowiedniego pojem-
nika.
- Rozlany olej należy natychmiast starannie wytrzeć,
a użytą w tym celu ściereczkę zutylizować zgodnie
z lokalnymi przepisami.
- Olej zutylizować zgodnie z lokalnymi przepisami.
WSKAZÓWKA!
Niebezpieczeństwo uszkodzenia!
W przypadku stosowania niewłaściwie przechowywa-
nego lub nieodprowadzonego paliwa może dojść do
zatkania gaźnika lub zakłócenia pracy silnika.
- Nie umieszczać wymaganego paliwa w hermetycz-
nym pojemniku i przechowywać go w ciemnym,
chłodnym pomieszczeniu.
9.1
Wlewanie oleju silnikowego (rys. 9)
m Uwaga!
Maszyna jest dostarczana bez oleju silnikowego.
Dlatego przed uruchomieniem należy koniecznie
wlać olej. Należy użyć oleju wielosezonowego
(SAE 10W-30 lub SAE 10W-40 (w zależności od
temperatury roboczej)).
Poziom oleju należy regularnie kontrolować, zawsze
przed uruchomieniem. Zbyt niski poziom oleju może
spowodować uszkodzenie silnika.
1.
Ustawić maszynę na płaskiej, równej powierzchni.
2.
Wykręcić prętowy wskaźnik poziomu oleju (13).
3.
Napełnić zbiornik olejem silnikowym za pomo-
cą lejka (nie wchodzi w zakres dostawy). Należy
zwrócić uwagę na maksymalną ilość napełnienia
wynoszącą 600 ml. Ostrożnie wlać olej aż do dol-
nej krawędzi króćca wlewowego.
4.
Przetrzeć prętowy wskaźnik poziomu oleju (13)
czystą, niestrzępiącą się szmatką.
5.
Ponownie włożyć prętowy wskaźnik poziomu ole-
ju (13) i sprawdzić poziom oleju bez ponownego
dokręcania miernika.
6.
Poziom oleju musi znajdować się w obrębie środ-
kowego zaznaczenia na prętowym wskaźniku po-
ziomu oleju.
www.scheppach.com
