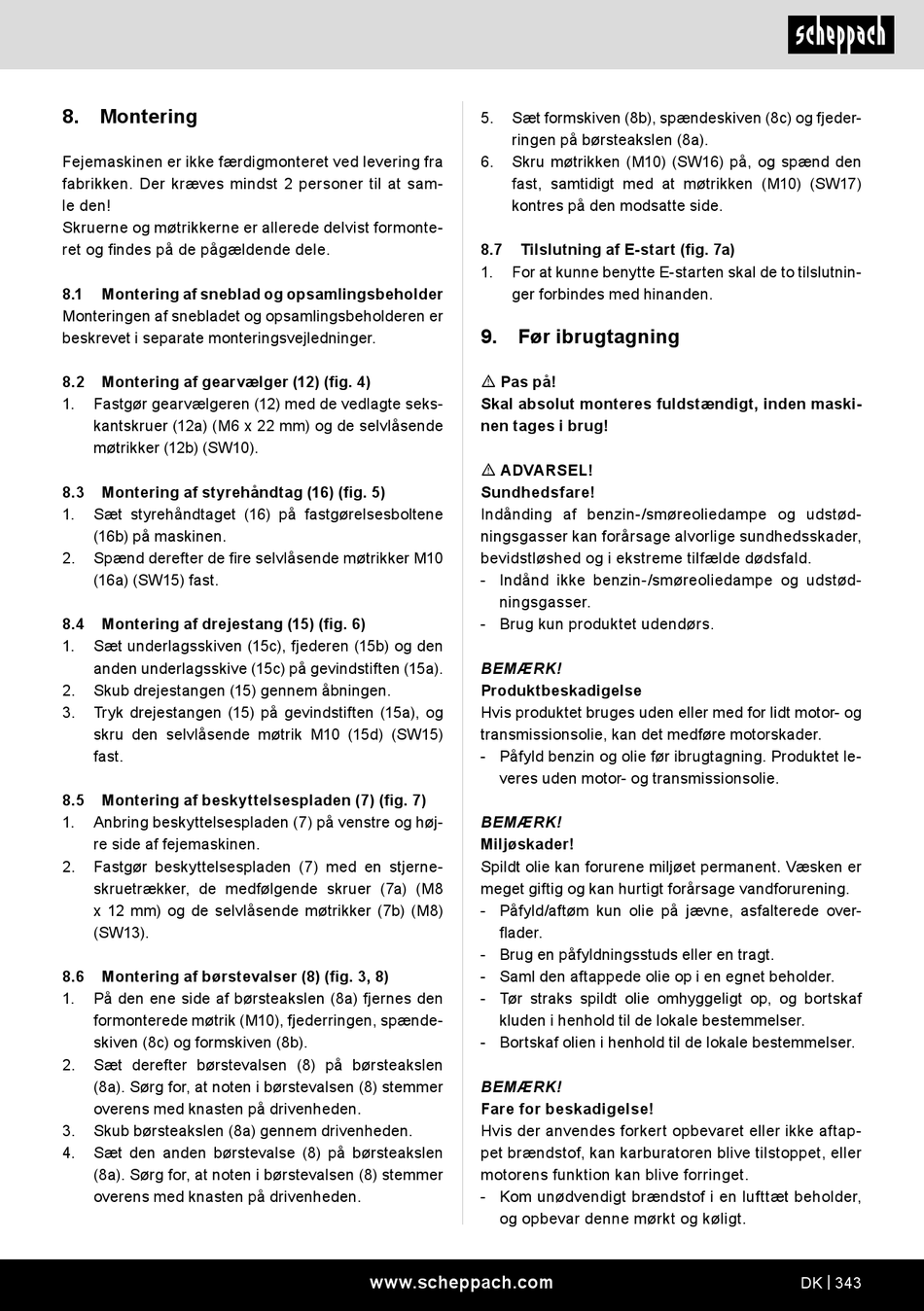

8. Montering
Fejemaskinen er ikke færdigmonteret ved levering fra
fabrikken. Der kræves mindst 2 personer til at sam-
le den!
Skruerne og møtrikkerne er allerede delvist formonte-
ret og findes på de pågældende dele.
8.1
Montering af sneblad og opsamlingsbeholder
Monteringen af snebladet og opsamlingsbeholderen er
beskrevet i separate monteringsvejledninger.
8.2
Montering af gearvælger (12) (fig. 4)
1.
Fastgør gearvælgeren (12) med de vedlagte seks-
kantskruer (12a) (M6 x 22 mm) og de selvlåsende
møtrikker (12b) (SW10).
8.3
Montering af styrehåndtag (16) (fig. 5)
1.
Sæt styrehåndtaget (16) på fastgørelsesboltene
(16b) på maskinen.
2.
Spænd derefter de fire selvlåsende møtrikker M10
(16a) (SW15) fast.
8.4
Montering af drejestang (15) (fig. 6)
1.
Sæt underlagsskiven (15c), fjederen (15b) og den
anden underlagsskive (15c) på gevindstiften (15a).
2.
Skub drejestangen (15) gennem åbningen.
3.
Tryk drejestangen (15) på gevindstiften (15a), og
skru den selvlåsende møtrik M10 (15d) (SW15)
fast.
8.5
Montering af beskyttelsespladen (7) (fig. 7)
1.
Anbring beskyttelsespladen (7) på venstre og høj-
re side af fejemaskinen.
2.
Fastgør beskyttelsespladen (7) med en stjerne-
skruetrækker, de medfølgende skruer (7a) (M8
x 12 mm) og de selvlåsende møtrikker (7b) (M8)
(SW13).
8.6
Montering af børstevalser (8) (fig. 3, 8)
1.
På den ene side af børsteakslen (8a) fjernes den
formonterede møtrik (M10), fjederringen, spænde-
skiven (8c) og formskiven (8b).
2.
Sæt derefter børstevalsen (8) på børsteakslen
(8a). Sørg for, at noten i børstevalsen (8) stemmer
overens med knasten på drivenheden.
3.
Skub børsteakslen (8a) gennem drivenheden.
4.
Sæt den anden børstevalse (8) på børsteakslen
(8a). Sørg for, at noten i børstevalsen (8) stemmer
overens med knasten på drivenheden.
5.
Sæt formskiven (8b), spændeskiven (8c) og fjeder-
ringen på børsteakslen (8a).
6.
Skru møtrikken (M10) (SW16) på, og spænd den
fast, samtidigt med at møtrikken (M10) (SW17)
kontres på den modsatte side.
8.7
Tilslutning af E-start (fig. 7a)
1.
For at kunne benytte E-starten skal de to tilslutnin-
ger forbindes med hinanden.
9.
Før ibrugtagning
m Pas på!
Skal absolut monteres fuldstændigt, inden maski-
nen tages i brug!
m ADVARSEL!
Sundhedsfare!
Indånding af benzin-/smøreoliedampe og udstød-
ningsgasser kan forårsage alvorlige sundhedsskader,
bevidstløshed og i ekstreme tilfælde dødsfald.
- Indånd ikke benzin-/smøreoliedampe og udstød-
ningsgasser.
- Brug kun produktet udendørs.
BEMÆRK!
Produktbeskadigelse
Hvis produktet bruges uden eller med for lidt motor- og
transmissionsolie, kan det medføre motorskader.
- Påfyld benzin og olie før ibrugtagning. Produktet le-
veres uden motor- og transmissionsolie.
BEMÆRK!
Miljøskader!
Spildt olie kan forurene miljøet permanent. Væsken er
meget giftig og kan hurtigt forårsage vandforurening.
- Påfyld/aftøm kun olie på jævne, asfalterede over-
flader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf
kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.
BEMÆRK!
Fare for beskadigelse!
Hvis der anvendes forkert opbevaret eller ikke aftap-
pet brændstof, kan karburatoren blive tilstoppet, eller
motorens funktion kan blive forringet.
- Kom unødvendigt brændstof i en lufttæt beholder,
og opbevar denne mørkt og køligt.
www.scheppach.com
DK | 343
