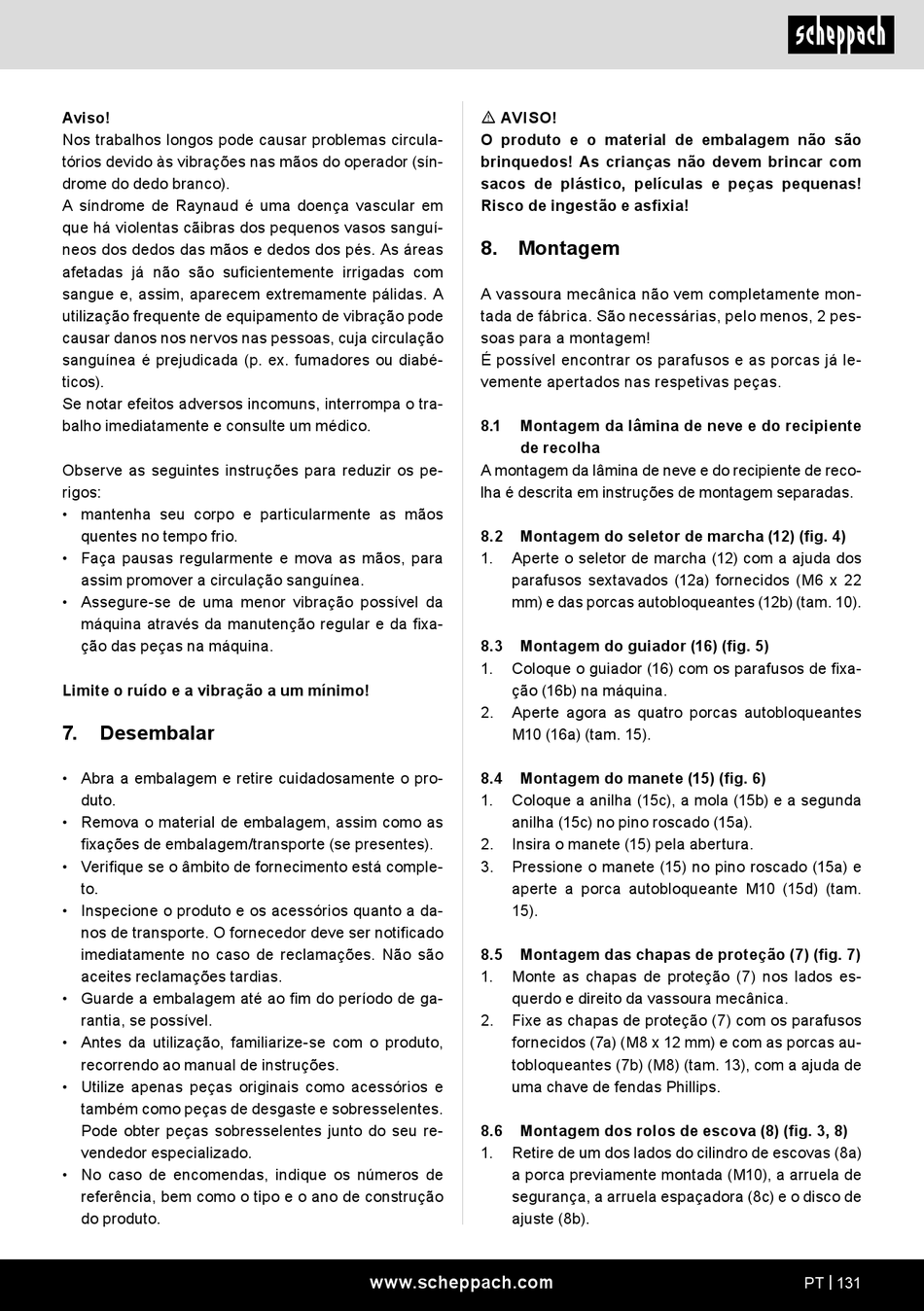

Aviso!
Nos trabalhos longos pode causar problemas circula-
tórios devido às vibrações nas mãos do operador (sín-
drome do dedo branco).
A síndrome de Raynaud é uma doença vascular em
que há violentas cãibras dos pequenos vasos sanguí-
neos dos dedos das mãos e dedos dos pés. As áreas
afetadas já não são suficientemente irrigadas com
sangue e, assim, aparecem extremamente pálidas. A
utilização frequente de equipamento de vibração pode
causar danos nos nervos nas pessoas, cuja circulação
sanguínea é prejudicada (p. ex. fumadores ou diabé-
ticos).
Se notar efeitos adversos incomuns, interrompa o tra-
balho imediatamente e consulte um médico.
Observe as seguintes instruções para reduzir os pe-
rigos:
• mantenha seu corpo e particularmente as mãos
quentes no tempo frio.
• Faça pausas regularmente e mova as mãos, para
assim promover a circulação sanguínea.
• Assegure-se de uma menor vibração possível da
máquina através da manutenção regular e da fixa-
ção das peças na máquina.
Limite o ruído e a vibração a um mínimo!
7.
Desembalar
• Abra a embalagem e retire cuidadosamente o pro-
duto.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está comple-
to.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
8. Montagem
A vassoura mecânica não vem completamente mon-
tada de fábrica. São necessárias, pelo menos, 2 pes-
soas para a montagem!
É possível encontrar os parafusos e as porcas já le-
vemente apertados nas respetivas peças.
8.1
Montagem da lâmina de neve e do recipiente
de recolha
A montagem da lâmina de neve e do recipiente de reco-
lha é descrita em instruções de montagem separadas.
8.2
Montagem do seletor de marcha (12) (fig. 4)
1.
Aperte o seletor de marcha (12) com a ajuda dos
parafusos sextavados (12a) fornecidos (M6 x 22
mm) e das porcas autobloqueantes (12b) (tam. 10).
8.3
Montagem do guiador (16) (fig. 5)
1.
Coloque o guiador (16) com os parafusos de fixa-
ção (16b) na máquina.
2.
Aperte agora as quatro porcas autobloqueantes
M10 (16a) (tam. 15).
8.4
Montagem do manete (15) (fig. 6)
1.
Coloque a anilha (15c), a mola (15b) e a segunda
anilha (15c) no pino roscado (15a).
2.
Insira o manete (15) pela abertura.
3.
Pressione o manete (15) no pino roscado (15a) e
aperte a porca autobloqueante M10 (15d) (tam.
15).
8.5
Montagem das chapas de proteção (7) (fig. 7)
1.
Monte as chapas de proteção (7) nos lados es-
querdo e direito da vassoura mecânica.
2.
Fixe as chapas de proteção (7) com os parafusos
fornecidos (7a) (M8 x 12 mm) e com as porcas au-
tobloqueantes (7b) (M8) (tam. 13), com a ajuda de
uma chave de fendas Phillips.
8.6
Montagem dos rolos de escova (8) (fig. 3, 8)
1.
Retire de um dos lados do cilindro de escovas (8a)
a porca previamente montada (M10), a arruela de
segurança, a arruela espaçadora (8c) e o disco de
ajuste (8b).
www.scheppach.com
PT | 131
