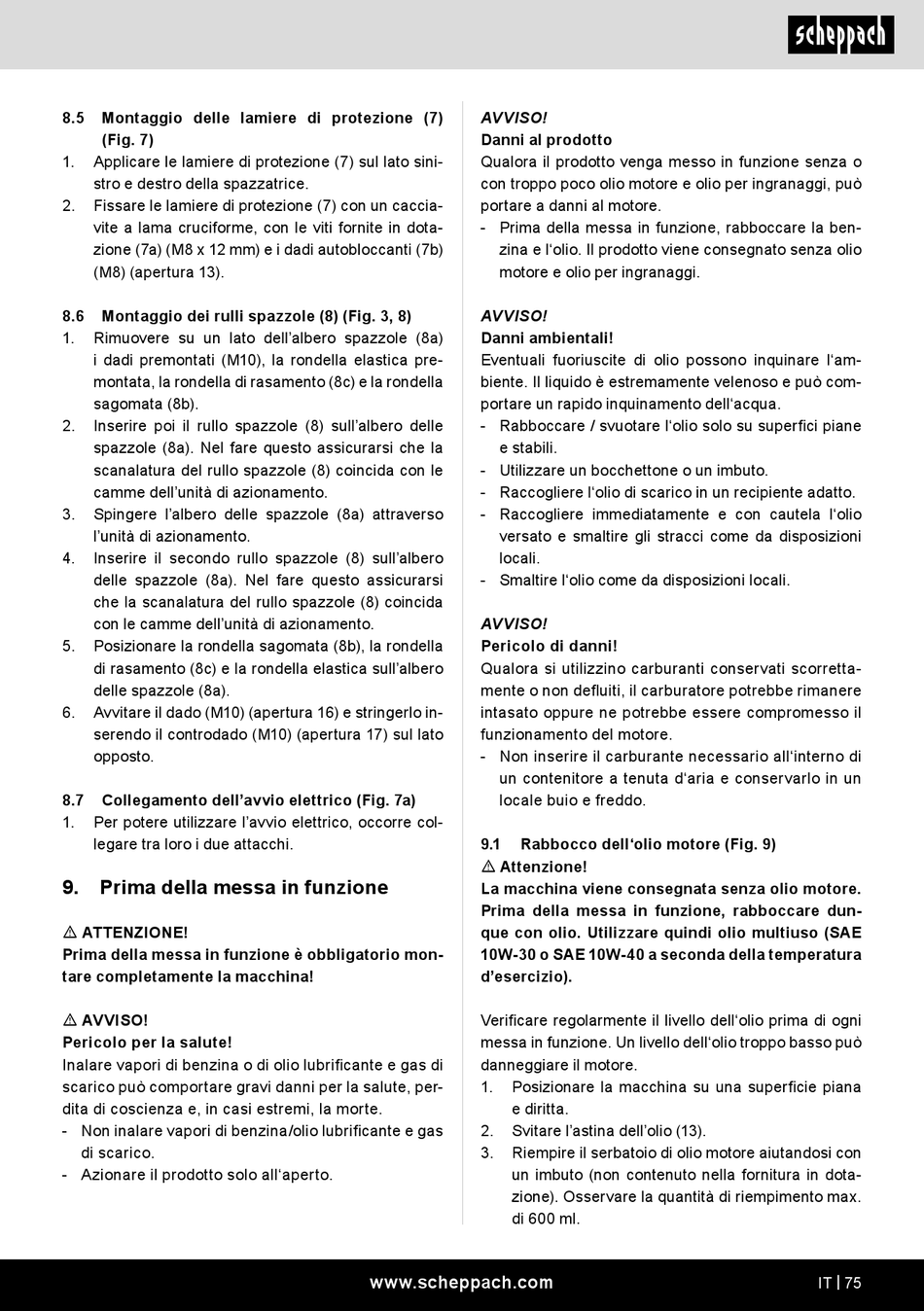

8.5
Montaggio delle lamiere di protezione (7)
(Fig. 7)
1.
Applicare le lamiere di protezione (7) sul lato sini-
stro e destro della spazzatrice.
2.
Fissare le lamiere di protezione (7) con un caccia-
vite a lama cruciforme, con le viti fornite in dota-
zione (7a) (M8 x 12 mm) e i dadi autobloccanti (7b)
(M8) (apertura 13).
8.6
Montaggio dei rulli spazzole (8) (Fig. 3, 8)
1.
Rimuovere su un lato dell'albero spazzole (8a)
i dadi premontati (M10), la rondella elastica pre-
montata, la rondella di rasamento (8c) e la rondella
sagomata (8b).
2.
Inserire poi il rullo spazzole (8) sull'albero delle
spazzole (8a). Nel fare questo assicurarsi che la
scanalatura del rullo spazzole (8) coincida con le
camme dell'unità di azionamento.
3.
Spingere l'albero delle spazzole (8a) attraverso
l'unità di azionamento.
4.
Inserire il secondo rullo spazzole (8) sull'albero
delle spazzole (8a). Nel fare questo assicurarsi
che la scanalatura del rullo spazzole (8) coincida
con le camme dell'unità di azionamento.
5.
Posizionare la rondella sagomata (8b), la rondella
di rasamento (8c) e la rondella elastica sull'albero
delle spazzole (8a).
6.
Avvitare il dado (M10) (apertura 16) e stringerlo in-
serendo il controdado (M10) (apertura 17) sul lato
opposto.
8.7
Collegamento dell'avvio elettrico (Fig. 7a)
1.
Per potere utilizzare l'avvio elettrico, occorre col-
legare tra loro i due attacchi.
9.
Prima della messa in funzione
m ATTENZIONE!
Prima della messa in funzione è obbligatorio mon-
tare completamente la macchina!
m AVVISO!
Pericolo per la salute!
Inalare vapori di benzina o di olio lubrificante e gas di
scarico può comportare gravi danni per la salute, per-
dita di coscienza e, in casi estremi, la morte.
- Non inalare vapori di benzina/olio lubrificante e gas
di scarico.
- Azionare il prodotto solo all'aperto.
AVVISO!
Danni al prodotto
Qualora il prodotto venga messo in funzione senza o
con troppo poco olio motore e olio per ingranaggi, può
portare a danni al motore.
- Prima della messa in funzione, rabboccare la ben-
zina e l'olio. Il prodotto viene consegnato senza olio
motore e olio per ingranaggi.
AVVISO!
Danni ambientali!
Eventuali fuoriuscite di olio possono inquinare l'am-
biente. Il liquido è estremamente velenoso e può com-
portare un rapido inquinamento dell'acqua.
- Rabboccare / svuotare l'olio solo su superfici piane
e stabili.
- Utilizzare un bocchettone o un imbuto.
- Raccogliere l'olio di scarico in un recipiente adatto.
- Raccogliere immediatamente e con cautela l'olio
versato e smaltire gli stracci come da disposizioni
locali.
- Smaltire l'olio come da disposizioni locali.
AVVISO!
Pericolo di danni!
Qualora si utilizzino carburanti conservati scorretta-
mente o non defluiti, il carburatore potrebbe rimanere
intasato oppure ne potrebbe essere compromesso il
funzionamento del motore.
- Non inserire il carburante necessario all'interno di
un contenitore a tenuta d'aria e conservarlo in un
locale buio e freddo.
9.1
Rabbocco dell'olio motore (Fig. 9)
m Attenzione!
La macchina viene consegnata senza olio motore.
Prima della messa in funzione, rabboccare dun-
que con olio. Utilizzare quindi olio multiuso (SAE
10W-30 o SAE 10W-40 a seconda della temperatura
d'esercizio).
Verificare regolarmente il livello dell'olio prima di ogni
messa in funzione. Un livello dell'olio troppo basso può
danneggiare il motore.
1.
Posizionare la macchina su una superficie piana
e diritta.
2.
Svitare l'astina dell'olio (13).
3.
Riempire il serbatoio di olio motore aiutandosi con
un imbuto (non contenuto nella fornitura in dota-
zione). Osservare la quantità di riempimento max.
di 600 ml.
www.scheppach.com
IT | 75
